Inbetriebnahme

!
44

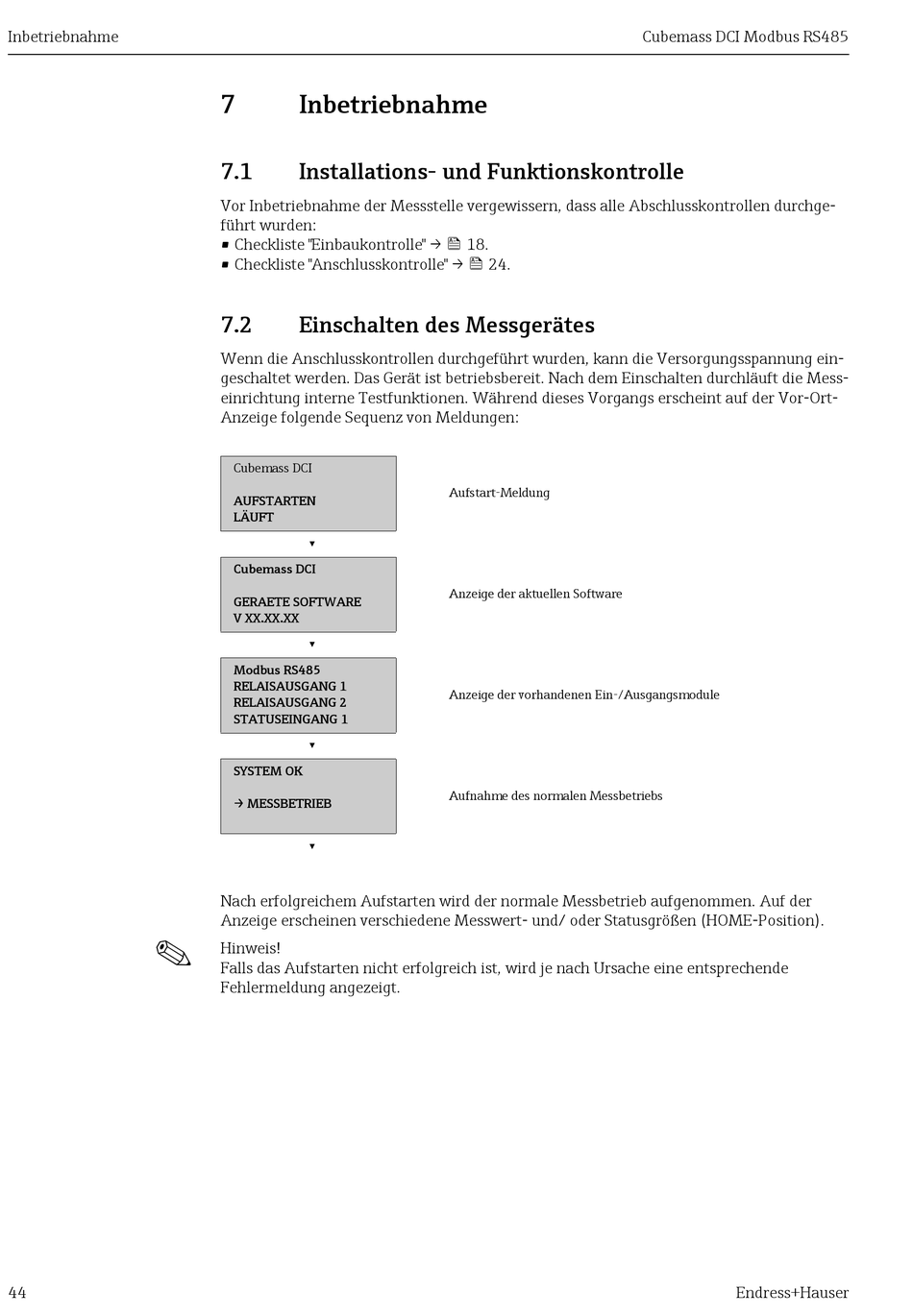

7 Inbetriebnahme
7.1

Installations- und Funktionskontrolle

Vor Inbetriebnahme der Messstelle vergewissern, dass alle Abschlusskontrollen durchge-
führt wurden:
• Checkliste "Einbaukontrolle" →  18.
• Checkliste "Anschlusskontrolle" →  24.
7.2 Einschalten des Messgerätes
Wenn die Anschlusskontrollen durchgeführt wurden, kann die Versorgungsspannung ein-
geschaltet werden. Das Gerät ist betriebsbereit. Nach dem Einschalten durchläuft die Mess-
einrichtung interne Testfunktionen. Während dieses Vorgangs erscheint auf der Vor-Ort-
Anzeige folgende Sequenz von Meldungen:
Cubemass DCI
AUFSTARTEN
LÄUFT
▾
Cubemass DCI
GERAETE SOFTWARE
V XX.XX.XX
▾
Modbus RS485
RELAISAUSGANG 1
RELAISAUSGANG 2
STATUSEINGANG 1
▾
SYSTEM OK
→ MESSBETRIEB
▾
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen. Auf der
Anzeige erscheinen verschiedene Messwert- und/ oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende
Fehlermeldung angezeigt.
Aufstart-Meldung
Anzeige der aktuellen Software
Anzeige der vorhandenen Ein-/Ausgangsmodule
Aufnahme des normalen Messbetriebs
Cubemass DCI Modbus RS485
Endress+Hauser
