Elektrischer Anschluss

10

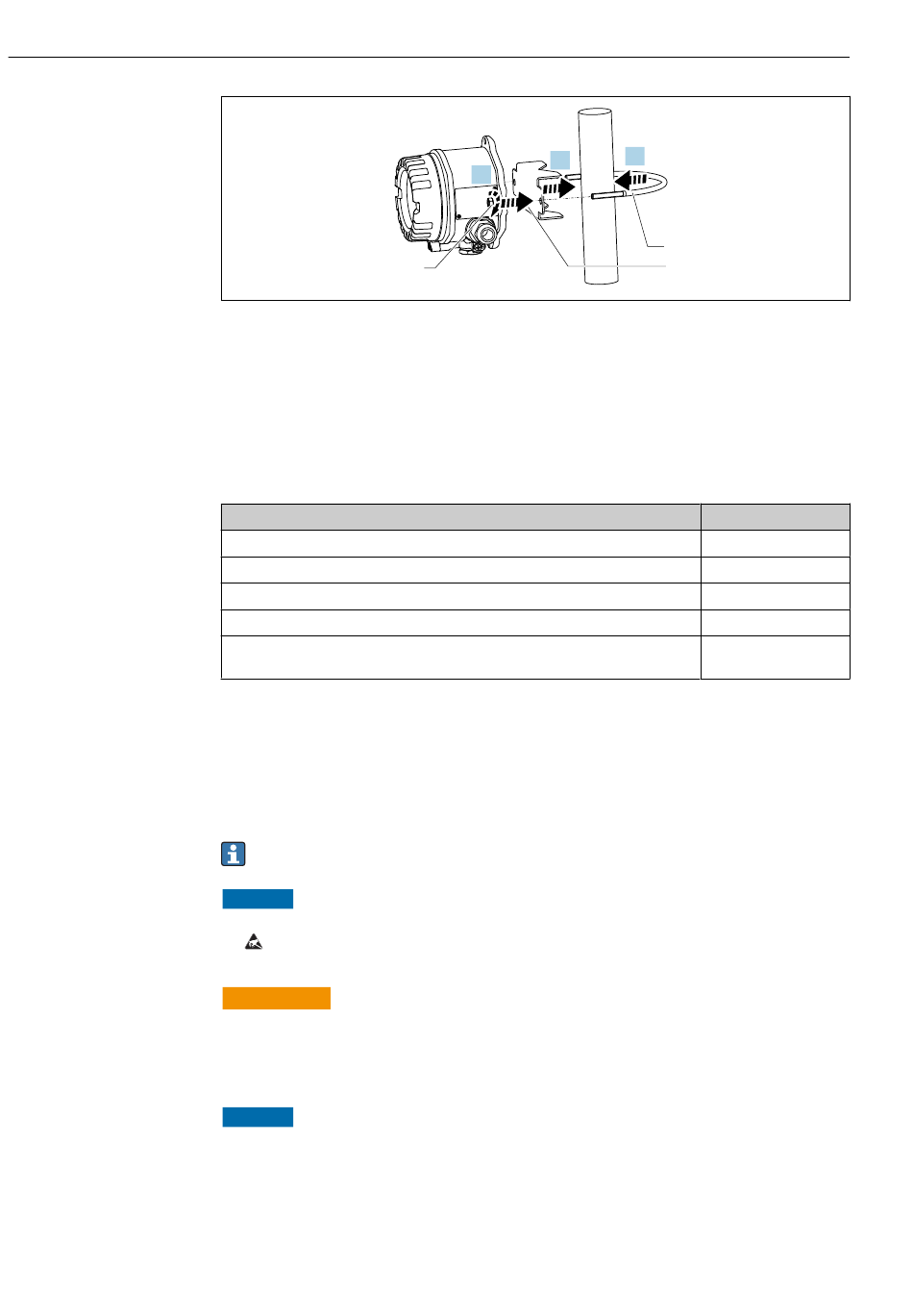

 3 Rohrmontage des Feldanzeigers mit Montagehalter für Rohrdurchmesser 1,5-2,2"
1 Montageplatte
2 Montagehalter
3 2 Muttern M6
4.3

Montagekontrolle

Führen Sie nach der Montage des Gerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Ist das Messgerät beschädigt?
Ist die Dichtung unbeschädigt?
Ist das Gerät sicher an der Wand bzw. auf der Montageplatte befestigt?
Ist der Gehäusedeckel fest geschlossen?
Entspricht das Gerät den Messstellenspezifikationen, z.B. Umgebungstemperatur
usw.?
5 Elektrischer Anschluss
5.1

Anschlussbedingungen

Informationen zu Anschlussdaten siehe Kapitel "Technische Daten".
HINWEIS
Zerstörung oder Fehlfunktion von Teilen der Elektronik
‣
ESD - Elektrostatische Entladung. Klemmen vor elektrostatischer Entladung schüt-
zen.
WARNUNG
L
Explosionsgefahr durch fehlerhaften Anschluss im Ex-Bereich
‣
Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsan-
leitung beachten.
HINWEIS
Zerstörung der Elektronik durch fehlerhaften Anschluss
‣
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten
kann zur Zerstörung von Teilen der Elektronik führen.
‣
Der Pfostensteckverbinder dient nur dem Anschluss des Displays. Der Anschluss ande-
rer Geräte kann zur Zerstörung von Teilen der Elektronik führen.
2.
3.
3
1.
2
1
Hinweise
Sichtkontrolle
Sichtkontrolle
-
-
Siehe Kapitel ' T echnische
Daten'
Endress+Hauser
RID14
A0011258
