6 Inbetriebnahme
Liegt der Anschlussdruck nicht im zulässigen Bereich,
und Sie können den Fehler nicht beheben, verständigen
Sie das Gasversorgungsunter nehmen und fahren Sie wie
folgt fort:
> Nehmen Sie das Gerät außer Betrieb.
> Schließen Sie den Gasabsperrhahn des Gerätes.
> Nehmen Sie das Manometer ab.
> Schrauben Sie die Messnippelschraube (1) fest.
> Kontrollieren Sie die Messnippelschraube auf dichten
Sitz.
> Bringen Sie die Frontverkleidung wieder an.
Sie dürfen das Gerät nicht wieder in Betrieb nehmen!
6.2.3 CO -Gehalt prüfen und ggf. einstellen
2
(Luftzahl-Einstellung)
> Nehmen Sie die Frontverkleidung ab.
> Drücken Sie gleichzeitig die Tasten „+" und „-". Der
Modus „Volllast-Betrieb" wird aktiviert.
> Warten Sie mindestens 5 Minuten, bis das Gerät
Betriebs temperatur erreicht hat.

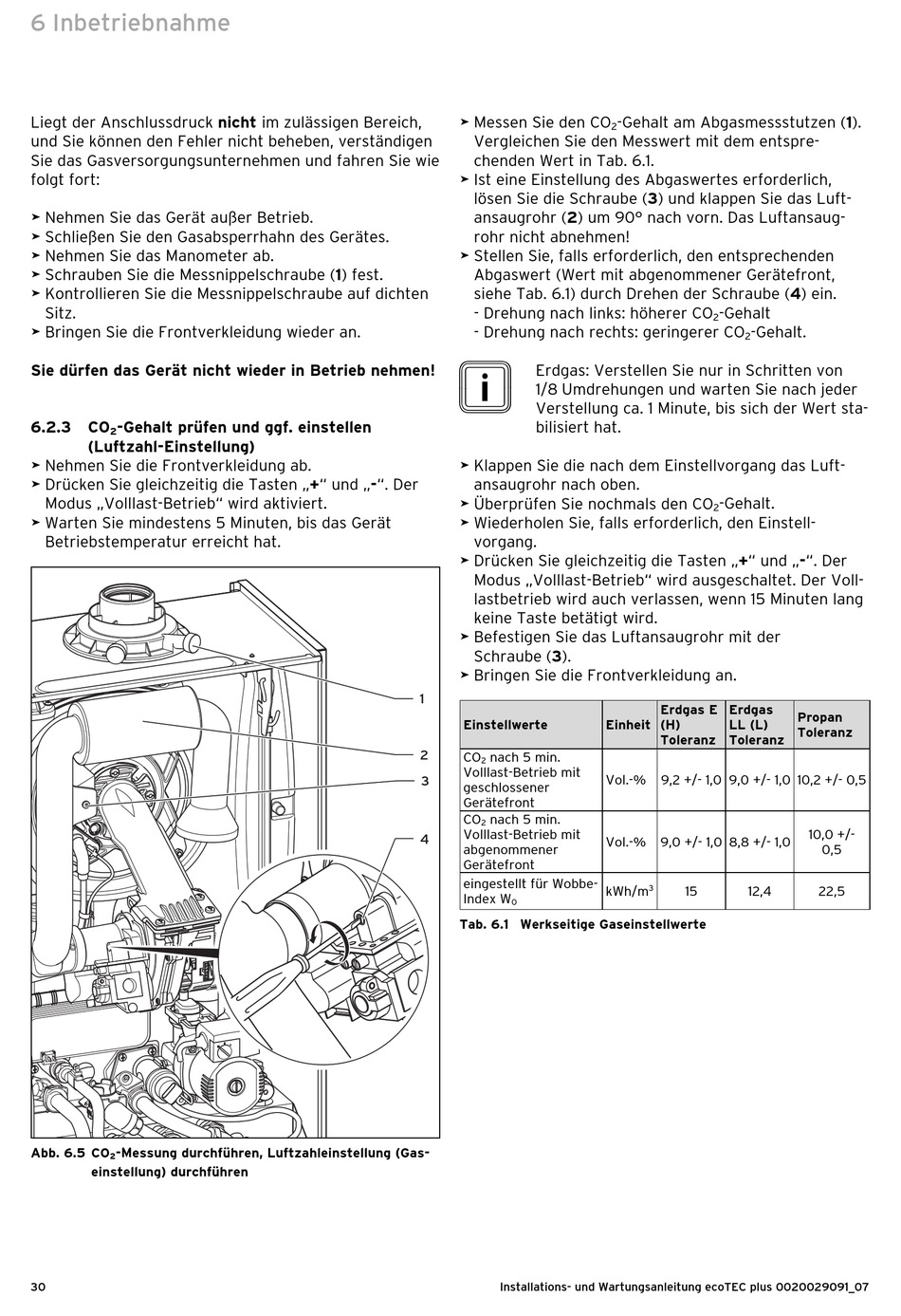

Abb. 6.5 CO -Messung durchführen, Luftzahleinstellung (Gas-
2
einstellung) durchführen
30
> Messen Sie den CO
Vergleichen Sie den Messwert mit dem entspre-
chenden Wert in Tab. 6.1.
> Ist eine Einstellung des Abgaswertes erforderlich,
lösen Sie die Schraube (3) und klappen Sie das Luft-
ansaugrohr (2) um 90° nach vorn. Das Luftansaug-
rohr nicht abnehmen!
> Stellen Sie, falls erforderlich, den entsprechenden
Abgas wert (Wert mit abgenommener Gerätefront,
siehe Tab. 6.1) durch Drehen der Schraube (4) ein.
- Drehung nach links: höherer CO
- Drehung nach rechts: geringerer CO
i
Erdgas: Verstellen Sie nur in Schritten von
1/8 Umdrehungen und warten Sie nach jeder
Verstellung ca. 1 Minute, bis sich der Wert sta-
bilisiert hat.
> Klappen Sie die nach dem Einstellvorgang das Luft-
ansaugrohr nach oben.
> Überprüfen Sie nochmals den CO
> Wiederholen Sie, falls erforderlich, den Einstell-
vorgang.
> Drücken Sie gleichzeitig die Tasten „+" und „-". Der
Modus „Volllast-Betrieb" wird ausgeschaltet. Der Voll-
lastbetrieb wird auch verlassen, wenn 15 Minuten lang
keine Taste betätigt wird.
> Befestigen Sie das Luftansaugrohr mit der
Schraube (3).
> Bringen Sie die Frontverkleidung an.
1
Einstellwerte
2
CO nach 5 min.
2
Volllast-Betrieb mit
3
geschlossener
Gerätefront
CO nach 5 min.
2
Volllast-Betrieb mit
4
abgenommener
Gerätefront
eingestellt für Wobbe-
Index W
0
Tab. 6.1 Werkseitige Gaseinstellwerte
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
-Gehalt am Abgasmessstutzen (1).
2
-Gehalt
2
-Gehalt.
2
-Gehalt.
2
Erdgas E Erdgas
Einheit (H) LL (L)
Toleranz Toleranz
Vol.-% 9,2 +/- 1,0 9,0 +/- 1,0 10,2 +/- 0,5
Vol.-% 9,0 +/- 1,0 8,8 +/- 1,0
3
kWh/m 15 12,4
Propan
Toleranz
10,0 +/-
0,5
22,5
