Maßzeichnung Anschlussmaße - Vaillant ecoTEC plus Installations- Und Wartungsanleitung

4.3 Maßzeichnung Anschlussmaße
Anschlüsse an der Wand
125
9
Draufsicht
(Anschlüsse im Gerät)

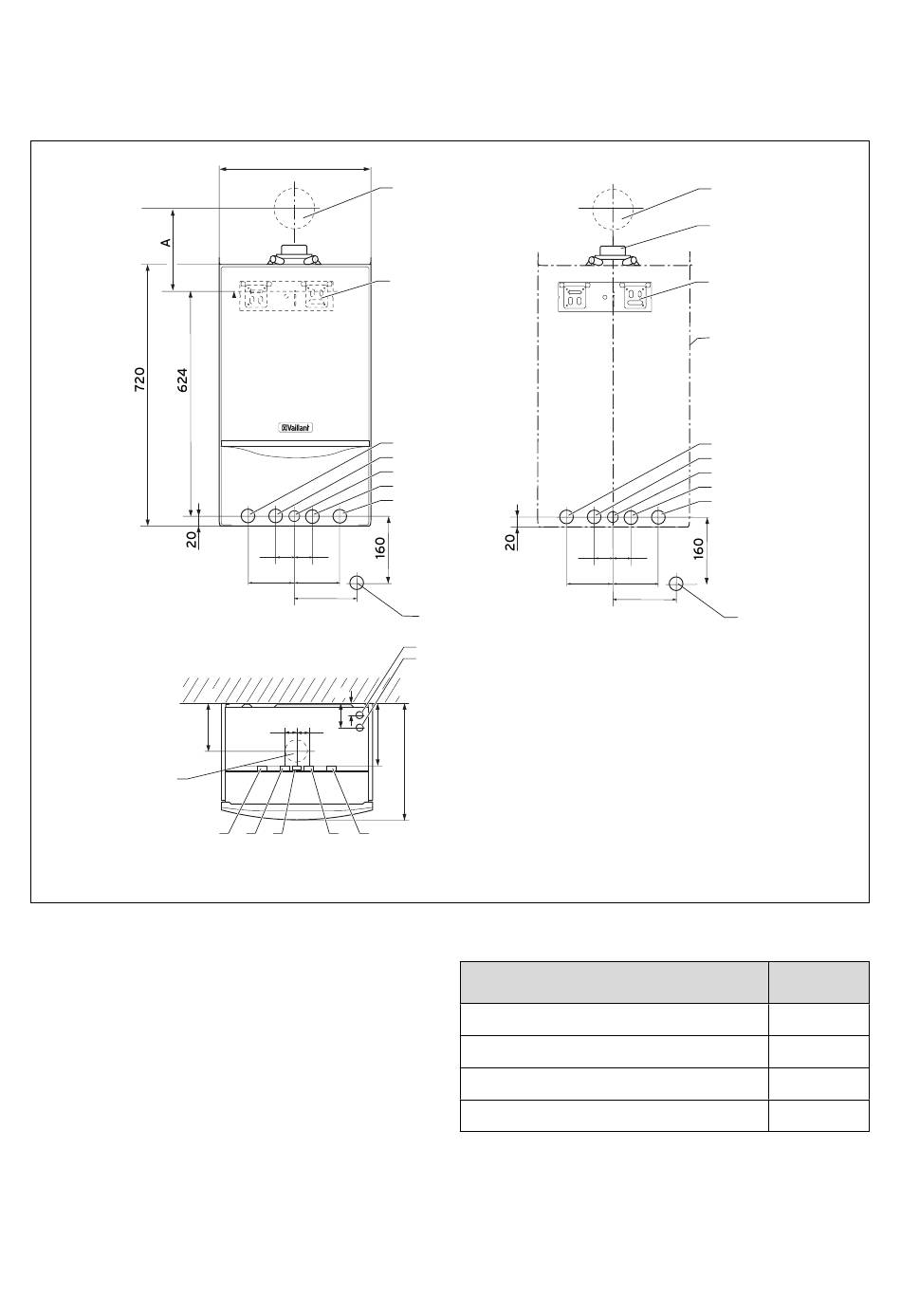

Abb. 4.3 Anschlussmaße in mm (VCW-Geräte)
Legende
1 Wanddurchführung Luft-/Abgasführung
2 Gerätehalter
3 Heizungsvorlauf
4 Warmwasseranschluss
5 Gasanschluss
6 Kaltwasseranschluss
7 Heizungsrücklauf
8 Anschluss Ablauftrichter/Kondenswasser-Siphon R 1
9 Anschluss Luft-/Abgasführung
10 Anschluss Kondenswasserablauf Ø 19 mm
11 Anschluss Ablaufleitung Heizungs-Sicherheitsventil Ø 15 mm
12 Äußere Kante des Mantels
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
440
60 60
100 100
188
45
75
35
35
180
3 4 5 6 7
1
2
3
4
5
6
7
8
Neu-Installation Unterputz
(Stichmaße Aufputz identisch)
10
11
335
Minimaler Abstand für eine Durchführung
durch eine Wand oder in einen Schacht
60/100 mit Bogen 87°, PP
60/100 mit Bogen 87° und Revisionsöffnung, PP
80/125 mit Bogen 87°, PP
80/125 mit Revisions-T-Stück, PP
Tab. 4.4 Maß A für Wanddurchführung Luft-/Abgasführung bei
VC- und VCW-Geräten
1
9
2
12
3 (22 x 1,5)
4 (15 x 1,5)
5 (15 x 1,5)
6 (15 x 1,5)
7 (22 x 1,5)
60 60
100 100
188
8
Montage 4
Maß A
[mm]
223
223
256
256
11
