5.6

Sicherheitsventil Heizungsanlage

min.
180

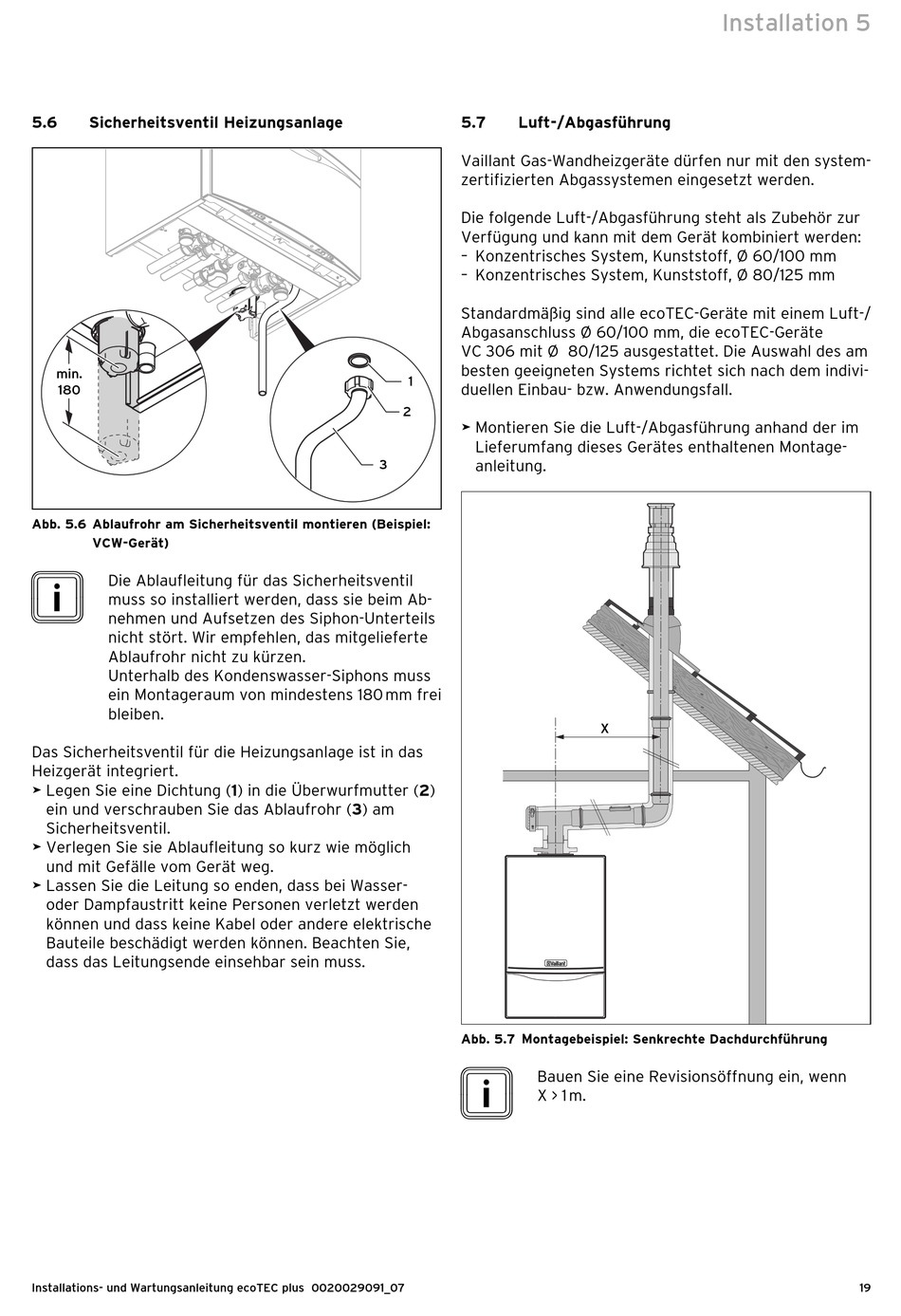

Abb. 5.6 Ablaufrohr am Sicherheitsventil montieren (Beispiel:
VCW-Gerät)
i
Die Ablaufleitung für das Sicherheitsventil
muss so installiert werden, dass sie beim Ab-
nehmen und Aufsetzen des Siphon-Unterteils
nicht stört. Wir empfehlen, das mitgelieferte
Ablaufrohr nicht zu kürzen.
Unterhalb des Kondenswasser-Siphons muss
ein Montage raum von mindestens 180 mm frei
bleiben.
Das Sicherheitsventil für die Heizungsanlage ist in das
Heizgerät integriert.
> Legen Sie eine Dichtung (1) in die Überwurfmutter (2)
ein und verschrauben Sie das Ablaufrohr (3) am
Sicher heitsventil.
> Verlegen Sie sie Ablaufleitung so kurz wie möglich
und mit Gefälle vom Gerät weg.
> Lassen Sie die Leitung so enden, dass bei Wasser-
oder Dampfaustritt keine Personen verletzt werden
können und dass keine Kabel oder andere elektrische
Bauteile beschädigt werden können. Beachten Sie,
dass das Leitungsende einsehbar sein muss.
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
5.7 Luft-/Abgasführung
Vaillant Gas-Wandheizgeräte dürfen nur mit den system-
zertifizierten Abgassystemen eingesetzt werden.
Die folgende Luft-/Abgasführung steht als Zubehör zur
Verfügung und kann mit dem Gerät kombiniert werden:
– Konzentrisches System, Kunststoff, Ø 60/100 mm
– Konzentrisches System, Kunststoff, Ø 80/125 mm
Standardmäßig sind alle ecoTEC-Geräte mit einem Luft-/
Abgasanschluss Ø 60/100 mm, die ecoTEC-Geräte
VC 306 mit Ø 80/125 ausgestattet. Die Auswahl des am
besten geeigneten Systems richtet sich nach dem indivi-
1
duellen Einbau- bzw. Anwendungsfall.
2
> Montieren Sie die Luft-/Abgasführung anhand der im
Lieferumfang dieses Gerätes enthaltenen Montage-
3 anleitung.
Abb. 5.7 Montagebeispiel: Senkrechte Dachdurchführung
i
Bauen Sie eine Revisionsöffnung ein, wenn
X > 1 m.
Installation 5
X
