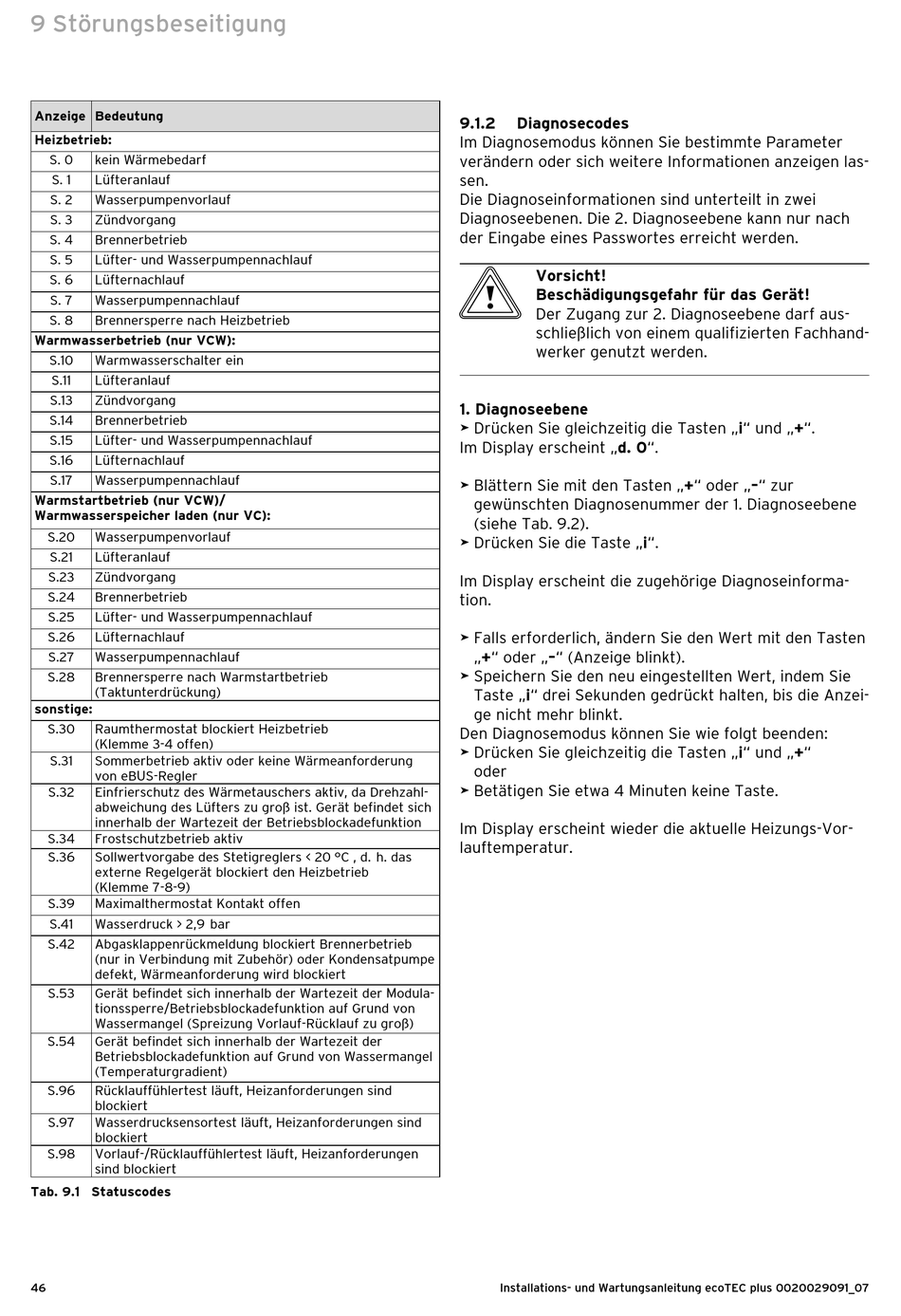

9 Störungsbeseitigung
Anzeige Bedeutung
Heizbetrieb:
S. 0 kein Wärmebedarf
S. 1 Lüfteranlauf
S. 2 Wasserpumpenvorlauf
S. 3 Zündvorgang
S. 4 Brennerbetrieb
S. 5 Lüfter- und Wasserpumpennachlauf
S. 6 Lüfternachlauf
S. 7 Wasserpumpennachlauf
S. 8 Brennersperre nach Heizbetrieb
Warmwasserbetrieb (nur VCW):
S.10 Warmwasserschalter ein
S.11 Lüfteranlauf
S.13 Zündvorgang
S.14 Brennerbetrieb
S.15 Lüfter- und Wasserpumpennachlauf
S.16 Lüfternachlauf
S.17 Wasserpumpennachlauf
Warmstartbetrieb (nur VCW)/
Warmwasserspeicher laden (nur VC):
S.20 Wasserpumpenvorlauf
S.21 Lüfteranlauf
S.23 Zündvorgang
S.24 Brennerbetrieb
S.25 Lüfter- und Wasserpumpennachlauf
S.26 Lüfternachlauf
S.27 Wasserpumpennachlauf
S.28 Brennersperre nach Warmstartbetrieb
(Taktunterdrückung)
sonstige:
S.30 Raumthermostat blockiert Heizbetrieb
(Klemme 3-4 offen)
S.31 Sommerbetrieb aktiv oder keine Wärmeanforderung
von eBUS-Regler
S.32 Einfrierschutz des Wärmetauschers aktiv, da Drehzahl-
abweichung des Lüfters zu groß ist. Gerät befindet sich
innerhalb der Wartezeit der Betriebsblockadefunktion
S.34 Frostschutzbetrieb aktiv
S.36 Sollwertvorgabe des Stetigreglers < 20 °C , d. h. das
externe Regelgerät blockiert den Heizbetrieb
(Klemme 7-8-9)
S.39 Maximalthermostat Kontakt offen
S.41 Wasserdruck > 2,9 bar
S.42 Abgasklappenrückmeldung blockiert Brennerbetrieb
(nur in Verbindung mit Zubehör) oder Kondensatpumpe
defekt, Wärmeanforderung wird blockiert
S.53 Gerät befindet sich innerhalb der Wartezeit der Modula-
tionssperre/Betriebsblockadefunktion auf Grund von
Wassermangel (Spreizung Vorlauf-Rücklauf zu groß)
S.54 Gerät befindet sich innerhalb der Wartezeit der
Betriebsblockadefunktion auf Grund von Wassermangel
(Temperaturgradient)
S.96 Rücklauffühlertest läuft, Heizanforderungen sind
blockiert
S.97 Wasserdrucksensortest läuft, Heizanforderungen sind
blockiert
S.98 Vorlauf-/Rücklauffühlertest läuft, Heizanforderungen
sind blockiert
Tab. 9.1 Statuscodes
46
9.1.2

Diagnosecodes

Im Diagnosemodus können Sie bestimmte Parameter
verändern oder sich weitere Informationen anzeigen las-
sen.
Die Diagnoseinformationen sind unterteilt in zwei
Diagnose ebenen. Die 2. Diagnoseebene kann nur nach
der Eingabe eines Passwortes erreicht werden.
b
Vorsicht!
Beschädigungsgefahr für das Gerät!
Der Zugang zur 2. Diagnoseebene darf aus-
schließlich von einem qualifizierten Fachhand-
werker genutzt werden.
1. Diagnoseebene
> Drücken Sie gleichzeitig die Tasten „i" und „+".
Im Display erscheint „d. 0".
> Blättern Sie mit den Tasten „+" oder „–" zur
gewünsch ten Diagnosenummer der 1. Diagnoseebene
(siehe Tab. 9.2).
> Drücken Sie die Taste „i".
Im Display erscheint die zugehörige Diagnoseinforma-
tion.
> Falls erforderlich, ändern Sie den Wert mit den Tasten
„+" oder „–" (Anzeige blinkt).
> Speichern Sie den neu eingestellten Wert, indem Sie
Taste „i" drei Sekunden gedrückt halten, bis die Anzei-
ge nicht mehr blinkt.
Den Diagnosemodus können Sie wie folgt beenden:
> Drücken Sie gleichzeitig die Tasten „i" und „+"
oder
> Betätigen Sie etwa 4 Minuten keine Taste.
Im Display erscheint wieder die aktuelle Heizungs-Vor-
lauftemperatur.
