10 Austausch von Bauteilen

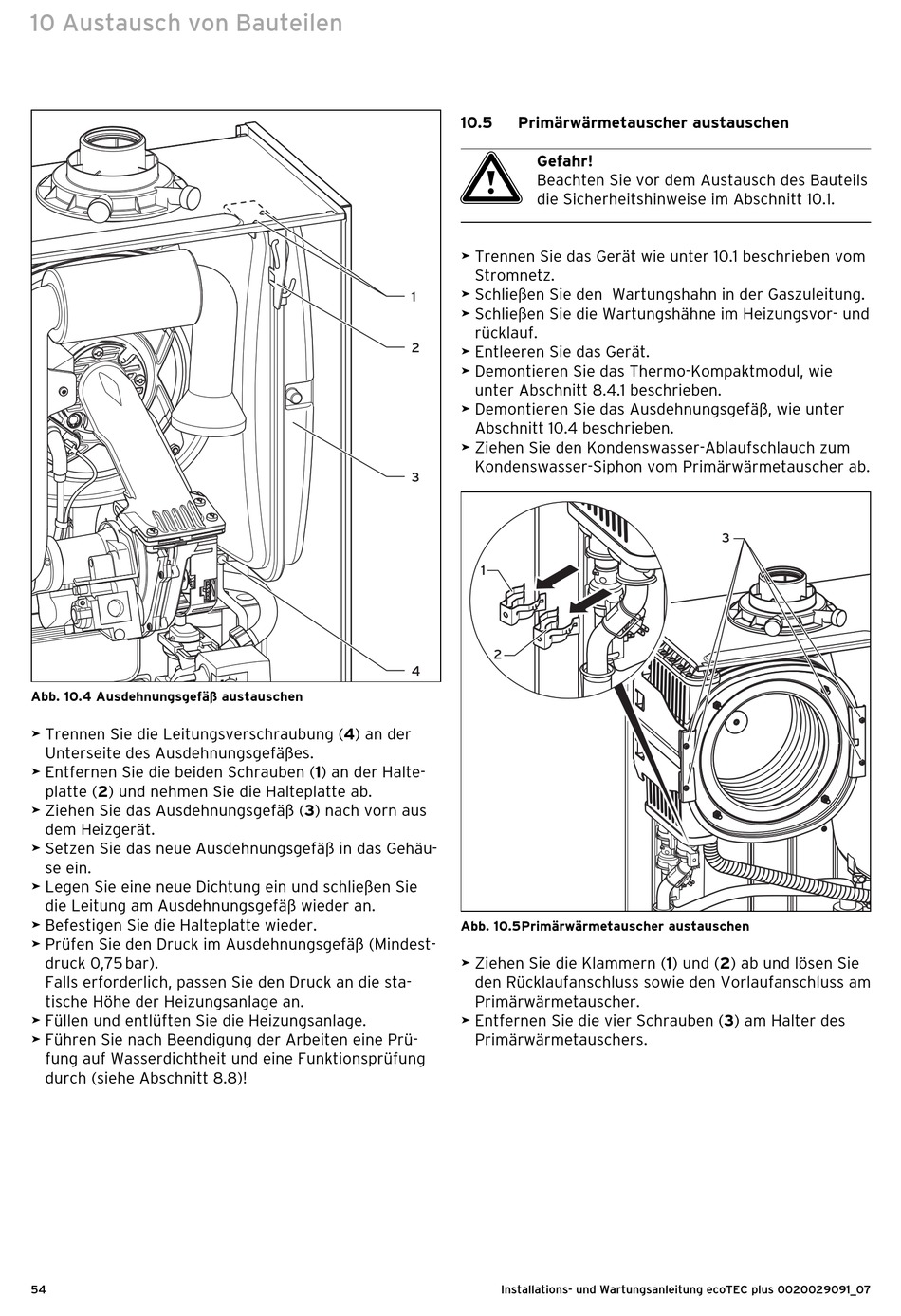

Abb. 10.4 Ausdehnungsgefäß austauschen
> Trennen Sie die Leitungsverschraubung (4) an der
Unter seite des Ausdehnungsgefäßes.
> Entfernen Sie die beiden Schrauben (1) an der Halte-
platte (2) und nehmen Sie die Halteplatte ab.
> Ziehen Sie das Ausdehnungsgefäß (3) nach vorn aus
dem Heizgerät.
> Setzen Sie das neue Ausdehnungsgefäß in das Gehäu-
se ein.
> Legen Sie eine neue Dichtung ein und schließen Sie
die Leitung am Ausdehnungsgefäß wieder an.
> Befestigen Sie die Halteplatte wieder.
> Prüfen Sie den Druck im Ausdehnungsgefäß (Mindest-
druck 0,75 bar).
Falls erforderlich, passen Sie den Druck an die sta-
tische Höhe der Heizungsanlage an.
> Füllen und entlüften Sie die Heizungsanlage.
> Führen Sie nach Beendigung der Arbeiten eine Prü-
fung auf Wasserdichtheit und eine Funktions prüfung
durch (siehe Abschnitt 8.8)!
54
10.5 Primärwärmetauscher austauschen
a
Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 10.1.
> Trennen Sie das Gerät wie unter 10.1 beschrieben vom
Stromnetz.
> Schließen Sie den Wartungshahn in der Gaszuleitung.
1
> Schließen Sie die Wartungshähne im Heizungsvor- und
rücklauf.
2
> Entleeren Sie das Gerät.
> Demontieren Sie das Thermo-Kompaktmodul, wie
unter Abschnitt 8.4.1 beschrieben.
> Demontieren Sie das Ausdehnungsgefäß, wie unter
Abschnitt 10.4 beschrieben.
> Ziehen Sie den Kondenswasser-Ablaufschlauch zum
Kondenswasser-Siphon vom Primär wärme tauscher ab.
3
1
2
4
Abb. 10.5 Primärwärmetauscher austauschen
> Ziehen Sie die Klammern (1) und (2) ab und lösen Sie
den Rücklaufanschluss sowie den Vorlaufanschluss am
Primärwärmetauscher.
> Entfernen Sie die vier Schrauben (3) am Halter des
Primärwärme tauschers.
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
