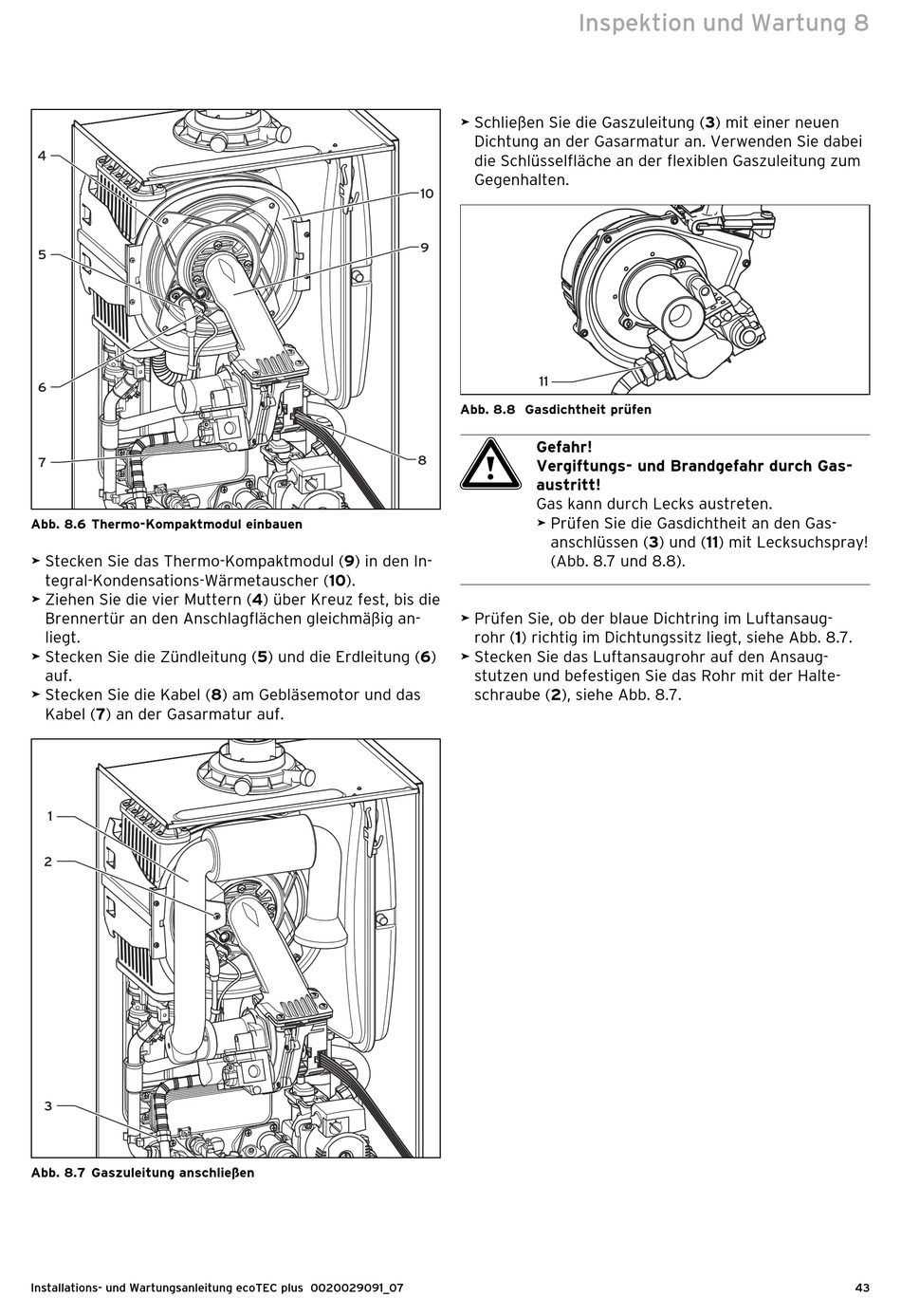

Vaillant ecoTEC plus Installations- Und Wartungsanleitung Seite 43

4
5
6
7
Abb. 8.6 Thermo-Kompaktmodul einbauen
> Stecken Sie das Thermo-Kompaktmodul (9) in den In-
tegral-Kondensations-Wärmetauscher (10).
> Ziehen Sie die vier Muttern (4) über Kreuz fest, bis die
Brennertür an den Anschlagflächen gleichmäßig an-
liegt.
> Stecken Sie die Zündleitung (5) und die Erdleitung (6)
auf.
> Stecken Sie die Kabel (8) am Gebläsemotor und das
Kabel (7) an der Gasarmatur auf.
1
2
3
Abb. 8.7 Gaszuleitung anschließen
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
Inspektion und Wartung 8
> Schließen Sie die Gaszuleitung (3) mit einer neuen
Dichtung an der Gasarmatur an. Verwenden Sie dabei
die Schlüsselfläche an der flexiblen Gaszuleitung zum
Gegenhalten.
10
9
11
Abb. 8.8 Gasdichtheit prüfen
a
Gefahr!
8
Vergiftungs- und Brandgefahr durch Gas-
austritt!
Gas kann durch Lecks austreten.
> Prüfen Sie die Gasdichtheit an den Gas-
anschlüssen (3) und (11) mit Lecksuchspray!
(Abb. 8.7 und 8.8).
> Prüfen Sie, ob der blaue Dichtring im Luftansaug-
rohr (1) richtig im Dichtungssitz liegt, siehe Abb. 8.7.
> Stecken Sie das Luftansaugrohr auf den Ansaug-
stutzen und befestigen Sie das Rohr mit der Halte-
schraube (2), siehe Abb. 8.7.
43
