4 Montage
Anschlüsse an der Wand

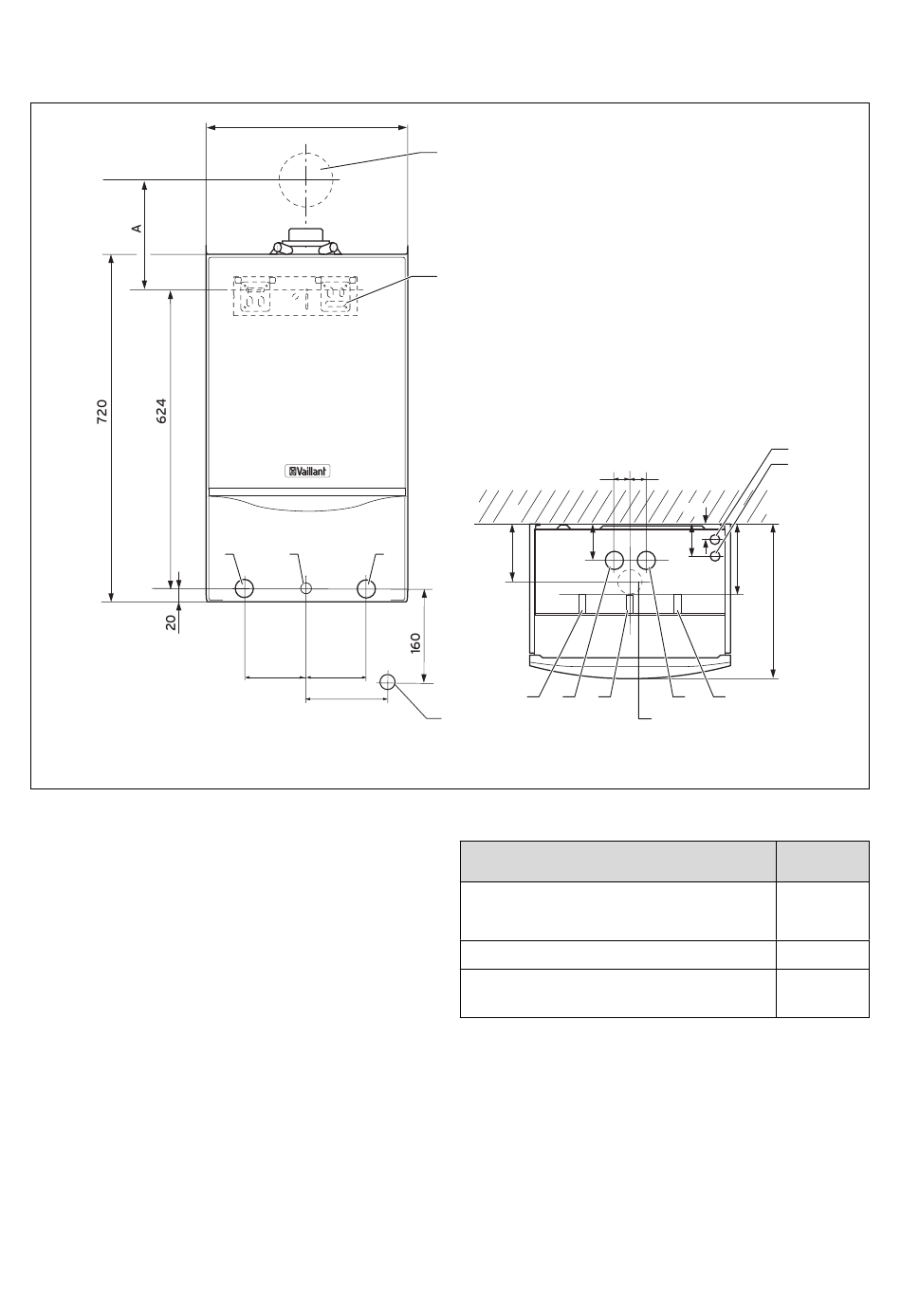

Abb. 4.4 Anschlussmaße in mm (VC-Geräte)
Legende
1 Wanddurchführung Luft-/Abgasführung
2 Gerätehalter
3 Heizungsvorlauf
5 Gasanschluss
7 Heizungsrücklauf
8 Anschluss Ablauftrichter/Kondenswasser-Siphon R 1
9 Anschluss Luft-/Abgasführung
10 Anschluss Kondenswasserablauf Ø 19 mm
11 Anschluss Ablaufleitung Heizungs-Sicherheitsventil Ø 15 mm
13 Speichervorlauf
14 Speicherrückfühler
12
440
3 5
100 100
188
1
2
7
130
3 13
8
Draufsicht
(Anschlüsse im Gerät)
Einbautiefe
ecoTEC plus VC DE 126/3-5,
ecoTEC plus VC DE 196/3-5,
ecoTEC plus VC DE 246/3-5,
ecoTEC plus VC DE 306/3-5
ecoTEC plus VCW DE 196/3-5,
ecoTEC plus VCW DE 246/3-5
Tab. 4.5 Maß B für Einbautiefe bei VC- und VCW-Geräten
