Installation unter Erdgleiche
Bei der Installation in Räumen unter Erdgleiche müssen
Sie die Forderungen der TRF 1996 beachten.
Wir empfehlen den Einsatz eines externen Magnetventils
(bauseits).
Anschluss-Set für ein externes Magnetventil aus dem
Vaillant Zubehör:
Art.-Nr.: 306 253 oder 306 248
3.3

Generelle Vorschriften/Normen

Für die Installation sind die nachfolgenden Vorschriften,
Regeln und Richtlinien zu beachten:
— Landesbauordnungen der Bundesländer
— Feuerungsverordnungen der Bundesländer
— „Technische Regeln für Gasinstallation"
DVGW-TRGI 86 Ausgabe 1996
Wirtschafts- und Verlagsgesellschaft Gas und Wasser
m.b.H., Bonn
— Bei Betrieb mit Flüssiggas sind zusätzlich die „Tech-
nischen Regeln Flüssiggas TRF 1996" zu beachten.
— DVGW-Arbeitsblatt G 631 „Installation von gewerb-
lichen Gasverbrauchseinrichtungen"
Wirtschafts- und Verlagsgesellschaft Gas und Wasser
m.b.H., Bonn
— DVGW-Arbeitsblatt G 634 „Installation von Gasgeräten
in gewerblichen Küchen in Gebäuden"
Wirtschafts- und Verlagsgesellschaft Gas und Wasser
m.b.H., Bonn
— DVGW-Arbeitsblatt G 670 „Aufstellung von Gasfeuer-
stätten in Räumen mit mechanischen Entlüftungs-
einrichtungen"
Wirtschafts- und Verlagsgesellschaft Gas und Wasser
m.b.H., Bonn
— DIN 1986 „Entwässerungsanlagen für Gebäude und
Grundstücke" und in Auszügen die DIN EN 12056
„Schwerkraftentwässerungsanlagen innerhalb von
Gebäuden".
— DIN 1988 „Technische Regeln für Trinkwasser-Instal-
lationen (TRWI)"
— DIN EN 12828 „Heizungssysteme in Gebäuden - Pla-
nung von Warmwasser-Heizungsanlagen"
— DIN 4109 „Schallschutz im Hochbau einschließlich Bei-
blätter 1 und 2 (Ausbau November 1989)"
— ATV-Arbeitsblatt A 251 „Einleitung von Kondens-
wasser aus gas- und ölbetriebenen Feuerungsanlagen
in öffentliche Abwasser- und Kleinkläranlagen"
Ausgabe November 1998 GFA Verlag für Abwasser,
Abfall und Gewässerschutz, Hennef
— DIN VDE 0100 Teil 540 und Teil 701 „Errichten von
Starkstromanlagen mit Nennspannungen bis
1000 Volt; Räume mit Badewanne oder Dusche"
— Energiesparverordnung (EnEV)
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
Sicherheitshinweise und Vorschriften 3
4

Montage

Das Vaillant ecoTEC plus Gerät wird vormontiert in einer
Verpackungs einheit geliefert.
4.1

Lieferumfang

Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit (siehe Abb. 4.1 und Tab. 4.1 bzw. Abb. 4.2
und Tab. 4.2).
9
8
7
6
5

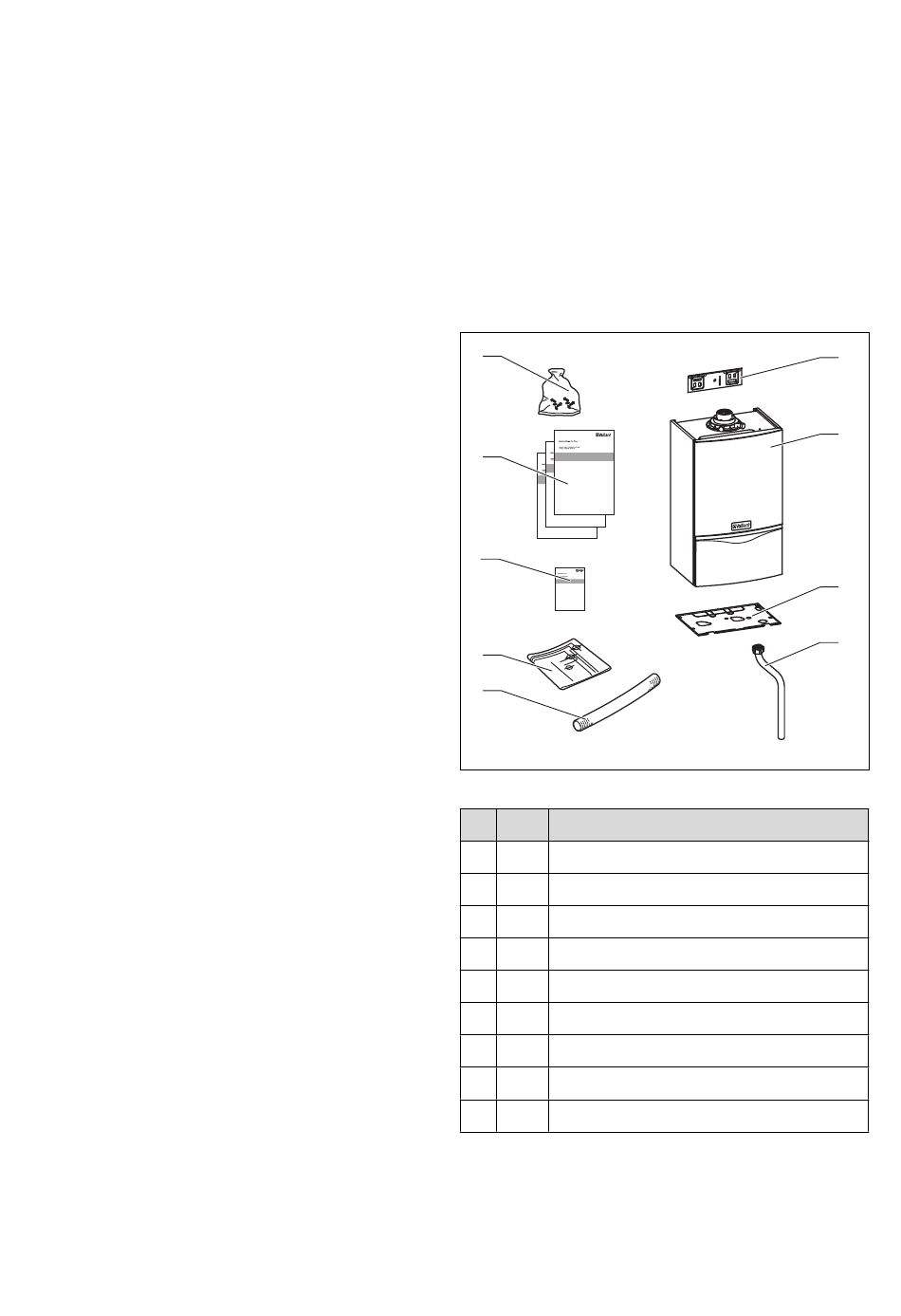

Abb. 4.1 Lieferumfang VCW-Geräte
Pos. An zahl Benennung
1 1 Gerätehalter
2 1 Gerät
3 1 Abdeckung
Verbindungsrohr für Sicherheitsventil der
4 1
Heizungsanlage
5 1 Kondenswasser-Ablaufschlauch 40 cm
6 1 Montageschablone
7 1 Garantiekarte
Bedienungsanleitung, Installations-/Wartungs-
8 3
anleitung, Montageanleitung Luft-/Abgaszubehör
Beutel mit Kleinmaterial: 2 Holzschrauben, 2 Dübel
9 1
10 x 60 mm, 2 Unterlegscheiben
Tab. 4.1 Lieferumfang VCW-Geräte
Montage 4
1
2
3
4
9
