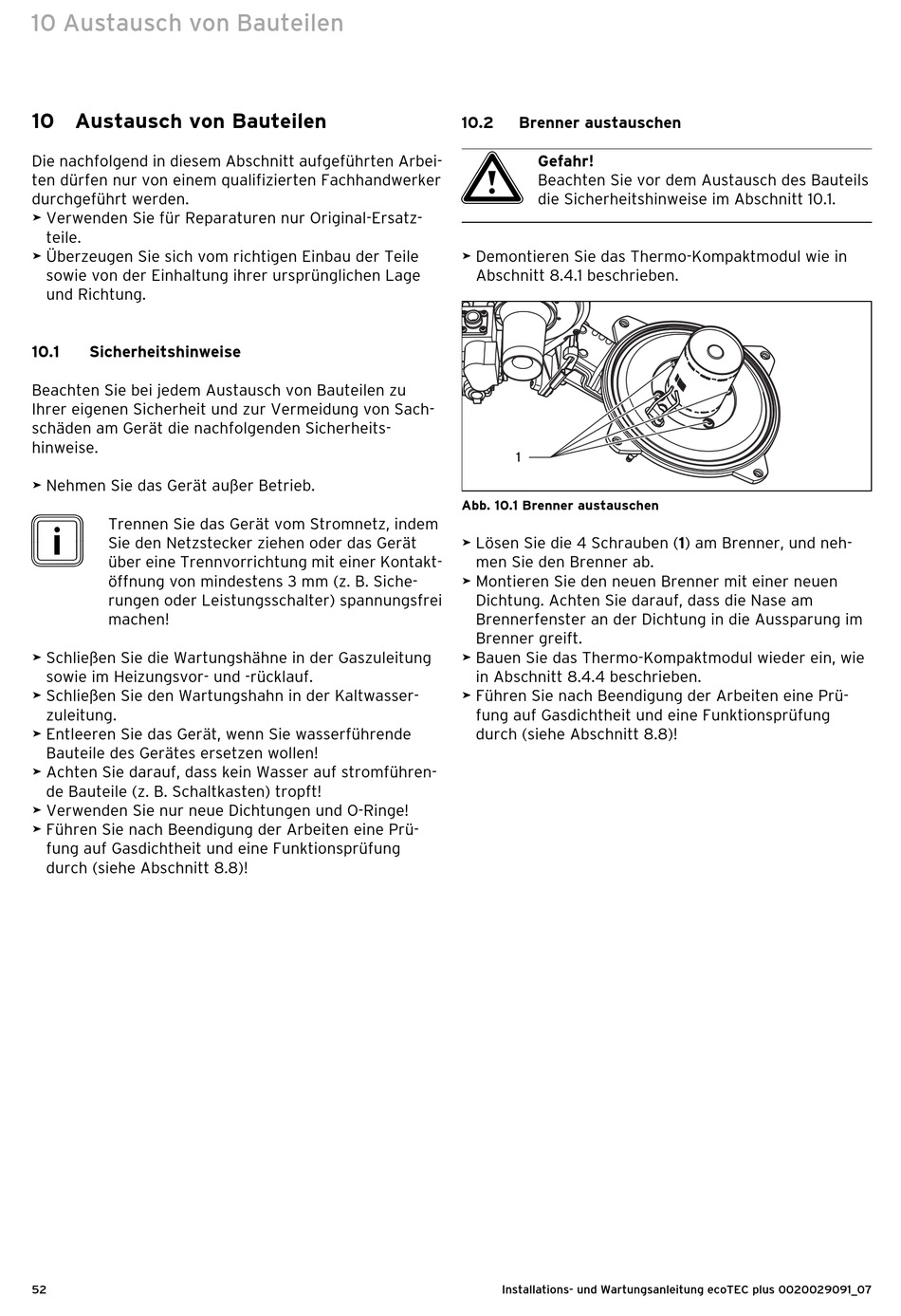

10 Austausch von Bauteilen

10 Austausch von Bauteilen
Die nachfolgend in diesem Abschnitt aufgeführten Arbei-
ten dürfen nur von einem qualifizierten Fach handwerker
durchgeführt werden.
> Verwenden Sie für Reparaturen nur Original-Ersatz-
teile.
> Überzeugen Sie sich vom richtigen Einbau der Teile
sowie von der Einhaltung ihrer ursprünglichen Lage
und Richtung.
10.1

Sicherheitshinweise

Beachten Sie bei jedem Austausch von Bau teilen zu
Ihrer eigenen Sicherheit und zur Vermeidung von Sach-
schäden am Gerät die nachfolgenden Sicherheits-
hinweise.
> Nehmen Sie das Gerät außer Betrieb.
i
Trennen Sie das Gerät vom Stromnetz, indem
Sie den Netzstecker ziehen oder das Gerät
über eine Trennvorrichtung mit einer Kontakt-
öffnung von mindestens 3 mm (z. B. Siche-
rungen oder Leistungsschalter) spannungsfrei
machen!
> Schließen Sie die Wartungshähne in der Gaszuleitung
sowie im Heizungsvor- und -rücklauf.
> Schließen Sie den Wartungshahn in der Kaltwasser-
zuleitung.
> Entleeren Sie das Gerät, wenn Sie wasserführende
Bauteile des Gerätes ersetzen wollen!
> Achten Sie darauf, dass kein Wasser auf stromführen-
de Bauteile (z. B. Schaltkasten) tropft!
> Verwenden Sie nur neue Dichtungen und O-Ringe!
> Führen Sie nach Beendigung der Arbeiten eine Prü-
fung auf Gasdichtheit und eine Funktionsprüfung
durch (siehe Abschnitt 8.8)!
52
10.2

Brenner austauschen

a
Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 10.1.
> Demontieren Sie das Thermo-Kompaktmodul wie in
Abschnitt 8.4.1 beschrieben.
1
Abb. 10.1 Brenner austauschen
> Lösen Sie die 4 Schrauben (1) am Brenner, und neh-
men Sie den Brenner ab.
> Montieren Sie den neuen Brenner mit einer neuen
Dichtung. Achten Sie darauf, dass die Nase am
Brenner fenster an der Dichtung in die Aussparung im
Brenner greift.
> Bauen Sie das Thermo-Kompaktmodul wieder ein, wie
in Abschnitt 8.4.4 beschrieben.
> Führen Sie nach Beendigung der Arbeiten eine Prü-
fung auf Gasdichtheit und eine Funktionsprüfung
durch (siehe Abschnitt 8.8)!
