10.3 Gebläse oder Gasarmatur austauschen
a
Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 10.1.
4

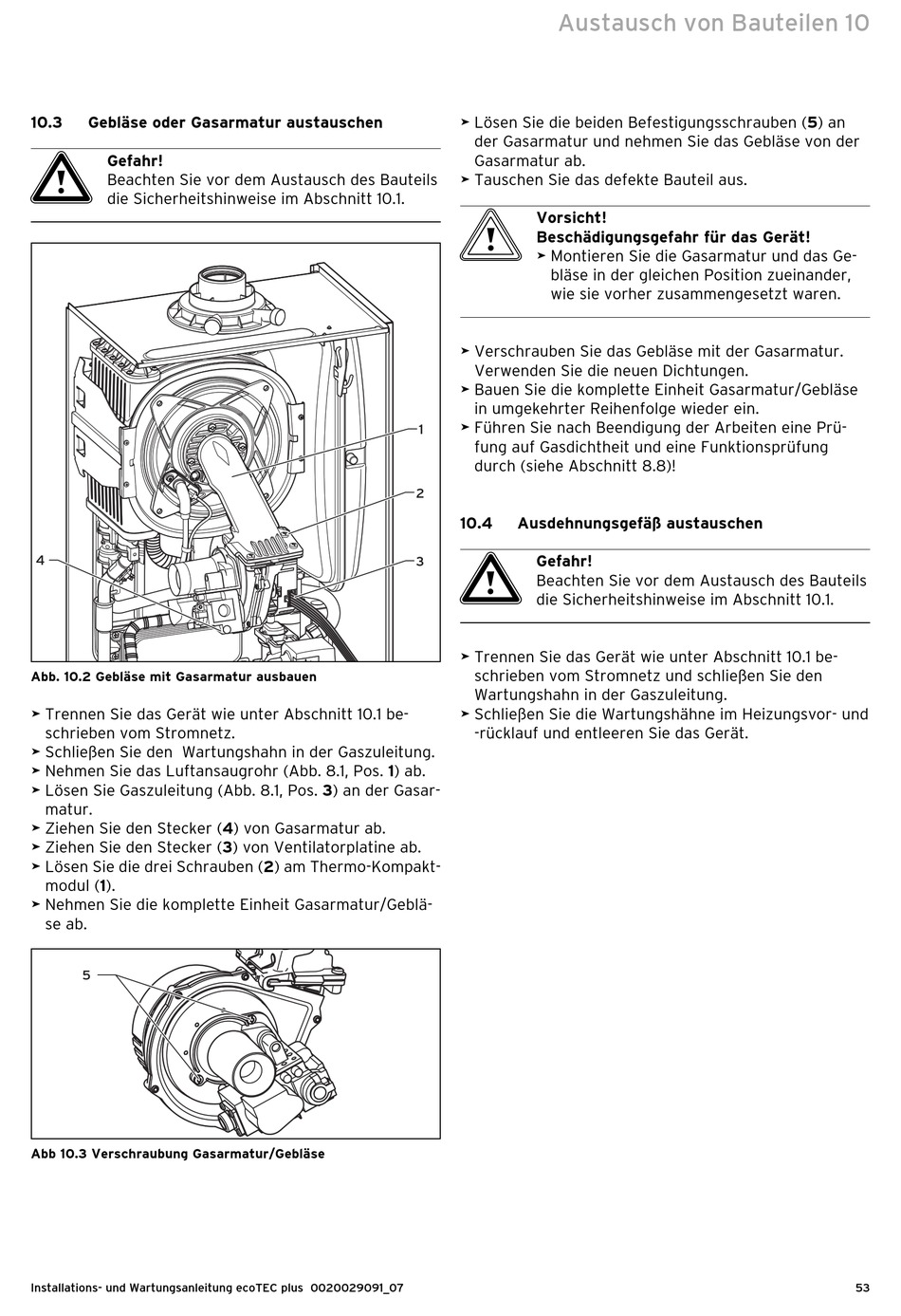

Abb. 10.2 Gebläse mit Gasarmatur ausbauen
> Trennen Sie das Gerät wie unter Abschnitt 10.1 be-
schrieben vom Stromnetz.
> Schließen Sie den Wartungs hahn in der Gaszuleitung.
> Nehmen Sie das Luftansaugrohr (Abb. 8.1, Pos. 1) ab.
> Lösen Sie Gaszuleitung (Abb. 8.1, Pos. 3) an der Gasar-
matur.
> Ziehen Sie den Stecker (4) von Gasarmatur ab.
> Ziehen Sie den Stecker (3) von Ventilatorplatine ab.
> Lösen Sie die drei Schrauben (2) am Thermo-Kompakt-
modul (1).
> Nehmen Sie die komplette Einheit Gasarmatur/Geblä-
se ab.
5
Abb 10.3 Verschraubung Gasarmatur/Gebläse
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
Austausch von Bauteilen 10
> Lösen Sie die beiden Befestigungsschrauben (5) an
der Gasarmatur und nehmen Sie das Gebläse von der
Gasarmatur ab.
> Tauschen Sie das defekte Bauteil aus.
b
Vorsicht!
Beschädigungsgefahr für das Gerät!
> Montieren Sie die Gasarmatur und das Ge-
bläse in der gleichen Position zueinander,
wie sie vorher zusammengesetzt waren.
> Verschrauben Sie das Gebläse mit der Gasarmatur.
Verwenden Sie die neuen Dichtungen.
> Bauen Sie die komplette Einheit Gasarmatur/Gebläse
in umgekehrter Reihenfolge wieder ein.
> Führen Sie nach Beendigung der Arbeiten eine Prü-
1
fung auf Gasdichtheit und eine Funktionsprüfung
durch (siehe Abschnitt 8.8)!
2
10.4 Ausdehnungsgefäß austauschen
a
Gefahr!
3
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 10.1.
> Trennen Sie das Gerät wie unter Abschnitt 10.1 be-
schrieben vom Stromnetz und schließen Sie den
Wartungs hahn in der Gaszuleitung.
> Schließen Sie die Wartungshähne im Heizungsvor- und
-rücklauf und entleeren Sie das Gerät.
