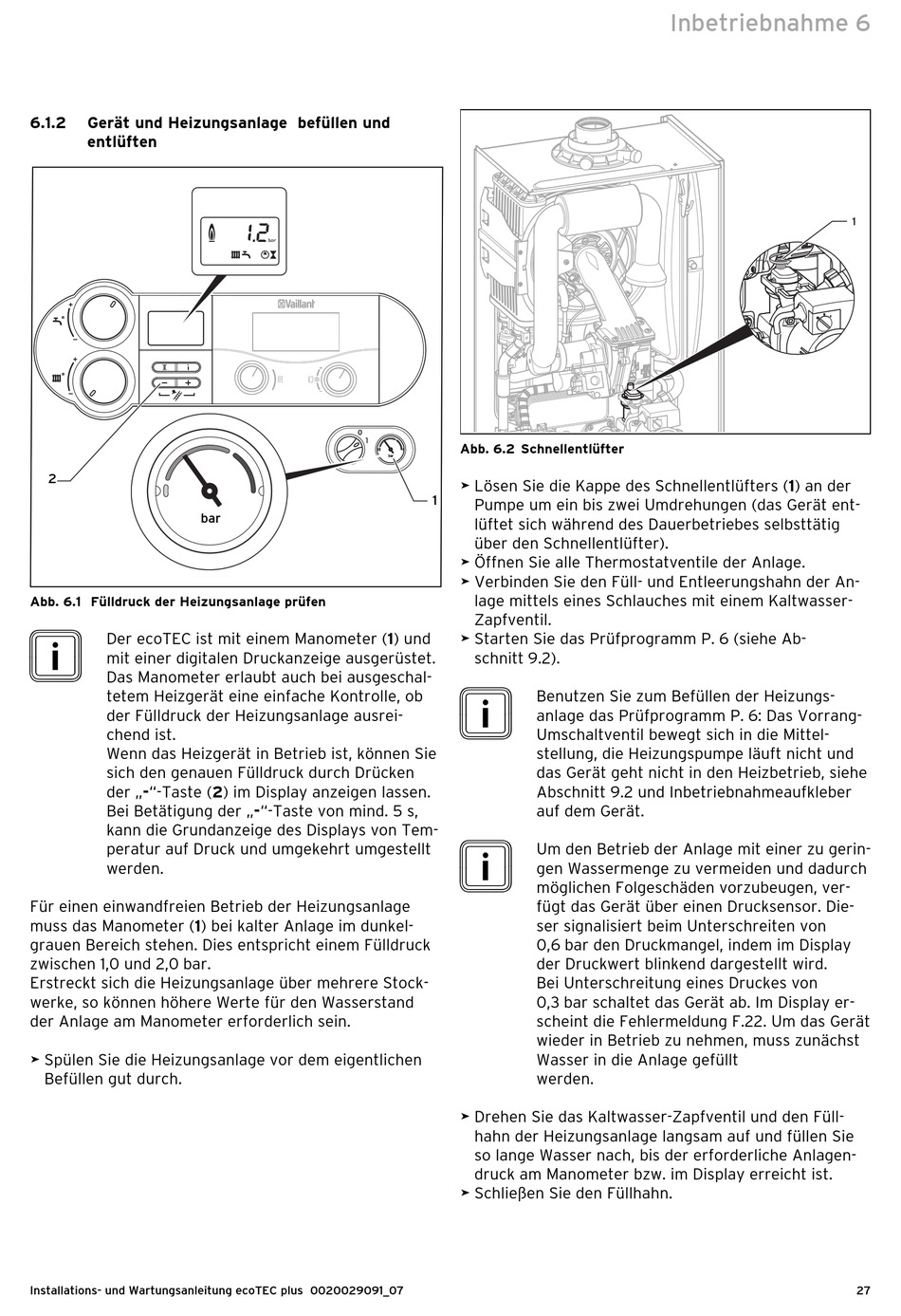

6.1.2 Gerät und Heizungsanlage befüllen und
entlüften
2
Abb. 6.1 Fülldruck der Heizungsanlage prüfen
i
Der ecoTEC ist mit einem Manometer (1) und
mit einer digitalen Druckanzeige ausgerüstet.
Das Manometer erlaubt auch bei ausgeschal-
tetem Heizgerät eine einfache Kontrolle, ob
der Fülldruck der Heizungsanlage ausrei-
chend ist.
Wenn das Heizgerät in Betrieb ist, können Sie
sich den genauen Fülldruck durch Drücken
der „-"-Taste (2) im Display anzeigen lassen.
Bei Betätigung der „-"-Taste von mind. 5 s,
kann die Grundanzeige des Displays von Tem-
peratur auf Druck und umgekehrt umgestellt
werden.
Für einen einwandfreien Betrieb der Heizungsanlage
muss das Manometer (1) bei kalter Anlage im dunkel-
grauen Bereich stehen. Dies entspricht einem Fülldruck
zwischen 1,0 und 2,0 bar.
Erstreckt sich die Heizungs anlage über mehrere Stock-
werke, so können höhere Werte für den Wasserstand
der Anlage am Manometer erforderlich sein.
> Spülen Sie die Heizungsanlage vor dem eigentlichen
Befüllen gut durch.
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
bar
Abb. 6.2 Schnellentlüfter
bar
> Lösen Sie die Kappe des Schnellentlüfters (1) an der
1
Pumpe um ein bis zwei Umdrehungen (das Gerät ent-
lüftet sich während des Dauerbetriebes selbsttätig
über den Schnellentlüfter).
> Öffnen Sie alle Thermostatventile der Anlage.
> Verbinden Sie den Füll- und Entleerungshahn der An-
lage mittels eines Schlauches mit einem Kaltwasser-
Zapfventil.
> Starten Sie das Prüfprogramm P. 6 (siehe Ab-
schnitt 9.2).
i
Benutzen Sie zum Befüllen der Heizungs-
anlage das Prüfprogramm P. 6: Das Vorrang-
Umschalt ventil bewegt sich in die Mittel-
stellung, die Heizungspumpe läuft nicht und
das Gerät geht nicht in den Heizbetrieb, siehe
Abschnitt 9.2 und Inbetrieb nahmeaufkleber
auf dem Gerät.
i
Um den Betrieb der Anlage mit einer zu gerin-
gen Wassermenge zu vermeiden und dadurch
möglichen Folgeschäden vorzubeugen, ver-
fügt das Gerät über einen Drucksensor. Die-
ser signalisiert beim Unterschreiten von
0,6 bar den Druckmangel, indem im Display
der Druckwert blinkend dargestellt wird.
Bei Unterschreitung eines Druckes von
0,3 bar schaltet das Gerät ab. Im Display er-
scheint die Fehlermeldung F.22. Um das Gerät
wieder in Betrieb zu nehmen, muss zunächst
Wasser in die Anlage gefüllt
werden.
> Drehen Sie das Kaltwasser-Zapfventil und den Füll-
hahn der Heizungsanlage langsam auf und füllen Sie
so lange Wasser nach, bis der erforderliche Anlagen-
druck am Manometer bzw. im Display erreicht ist.
> Schließen Sie den Füllhahn.
Inbetriebnahme 6
1
27
