8 Inspektion und Wartung
8.4.2 Integral-Kondensations-Wärmetauscher
reinigen
b
Vorsicht!
Beschädigungsgefahr der Elektronik!
Wasser kann die Elektronik beschädigen.
> Schützen Sie die heruntergeklappte
Elektronik box gegen Spritzwasser.
1

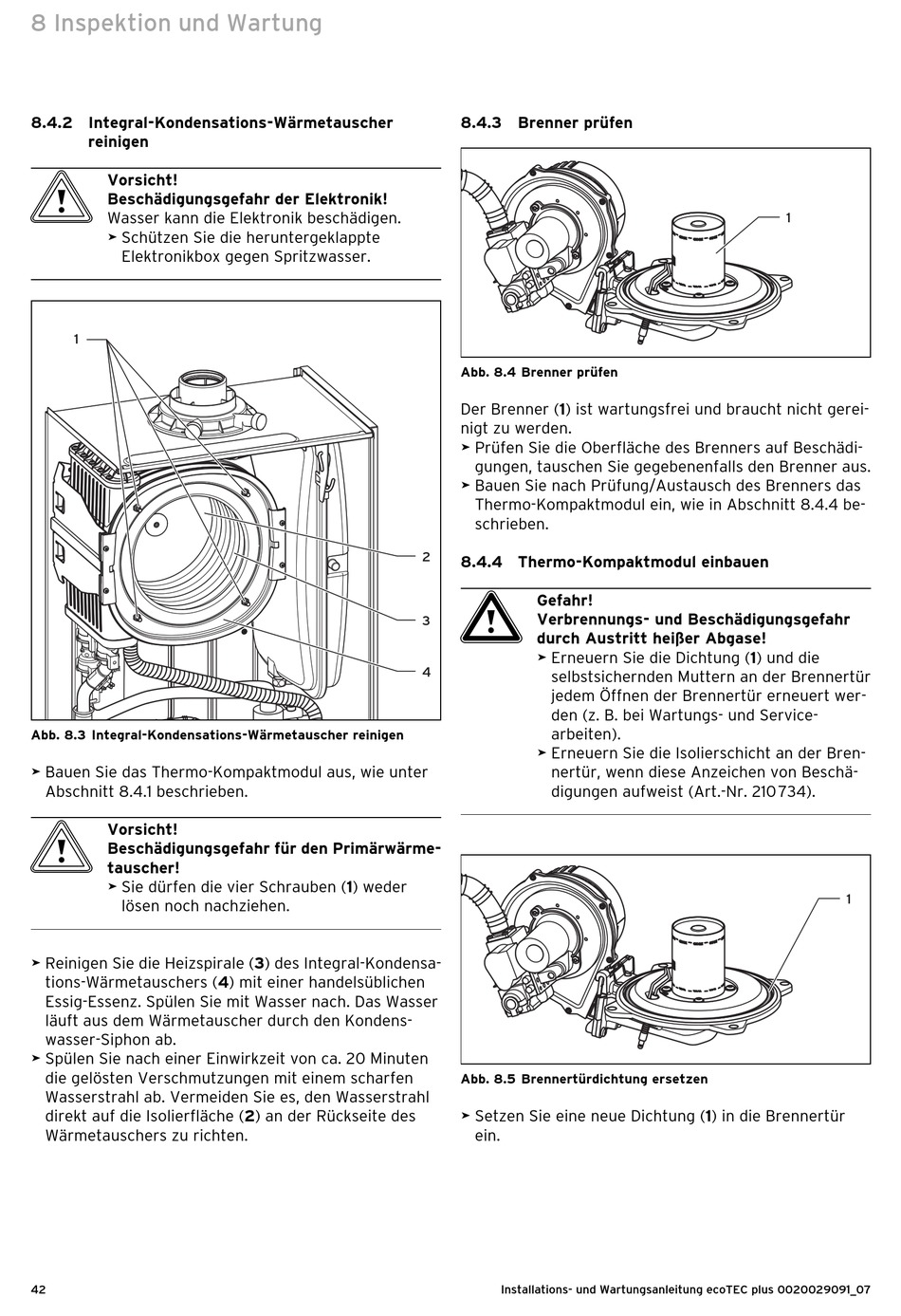

Abb. 8.3 Integral-Kondensations-Wärmetauscher reinigen
> Bauen Sie das Thermo-Kompaktmodul aus, wie unter
Abschnitt 8.4.1 beschrieben.
b
Vorsicht!
Beschädigungsgefahr für den Primärwärme-
tauscher!
> Sie dürfen die vier Schrauben (1) weder
lösen noch nachziehen.
> Reinigen Sie die Heizspirale (3) des Integral-Kondensa-
tions-Wärmetauschers (4) mit einer handelsüblichen
Essig-Essenz. Spülen Sie mit Wasser nach. Das Wasser
läuft aus dem Wärmetauscher durch den Kondens-
wasser-Siphon ab.
> Spülen Sie nach einer Einwirkzeit von ca. 20 Minuten
die gelösten Verschmutzungen mit einem scharfen
Wasser strahl ab. Vermeiden Sie es, den Wasserstrahl
direkt auf die Isolierfläche (2) an der Rückseite des
Wärme tauschers zu richten.
42
8.4.3 Brenner prüfen
Abb. 8.4 Brenner prüfen
Der Brenner (1) ist wartungsfrei und braucht nicht gerei-
nigt zu werden.
> Prüfen Sie die Oberfläche des Brenners auf Beschä di-
gungen, tauschen Sie gegebenenfalls den Brenner aus.
> Bauen Sie nach Prüfung/Austausch des Brenners das
Thermo-Kompaktmodul ein, wie in Abschnitt 8.4.4 be-
schrieben.
2

8.4.4 Thermo-Kompaktmodul einbauen

a
Gefahr!
Verbrennungs- und Beschädigungsgefahr
3
durch Austritt heißer Abgase!
> Erneuern Sie die Dichtung (1) und die
4
selbstsichernden Muttern an der Brennertür
jedem Öffnen der Bren nertür erneuert wer-
den (z. B. bei Wartungs- und Service-
arbeiten).
> Erneuern Sie die Isolierschicht an der Bren-
nertür, wenn diese Anzeichen von Beschä-
digungen aufweist (Art.-Nr. 210 734).
Abb. 8.5 Brennertürdichtung ersetzen
> Setzen Sie eine neue Dichtung (1) in die Brennertür
ein.
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
