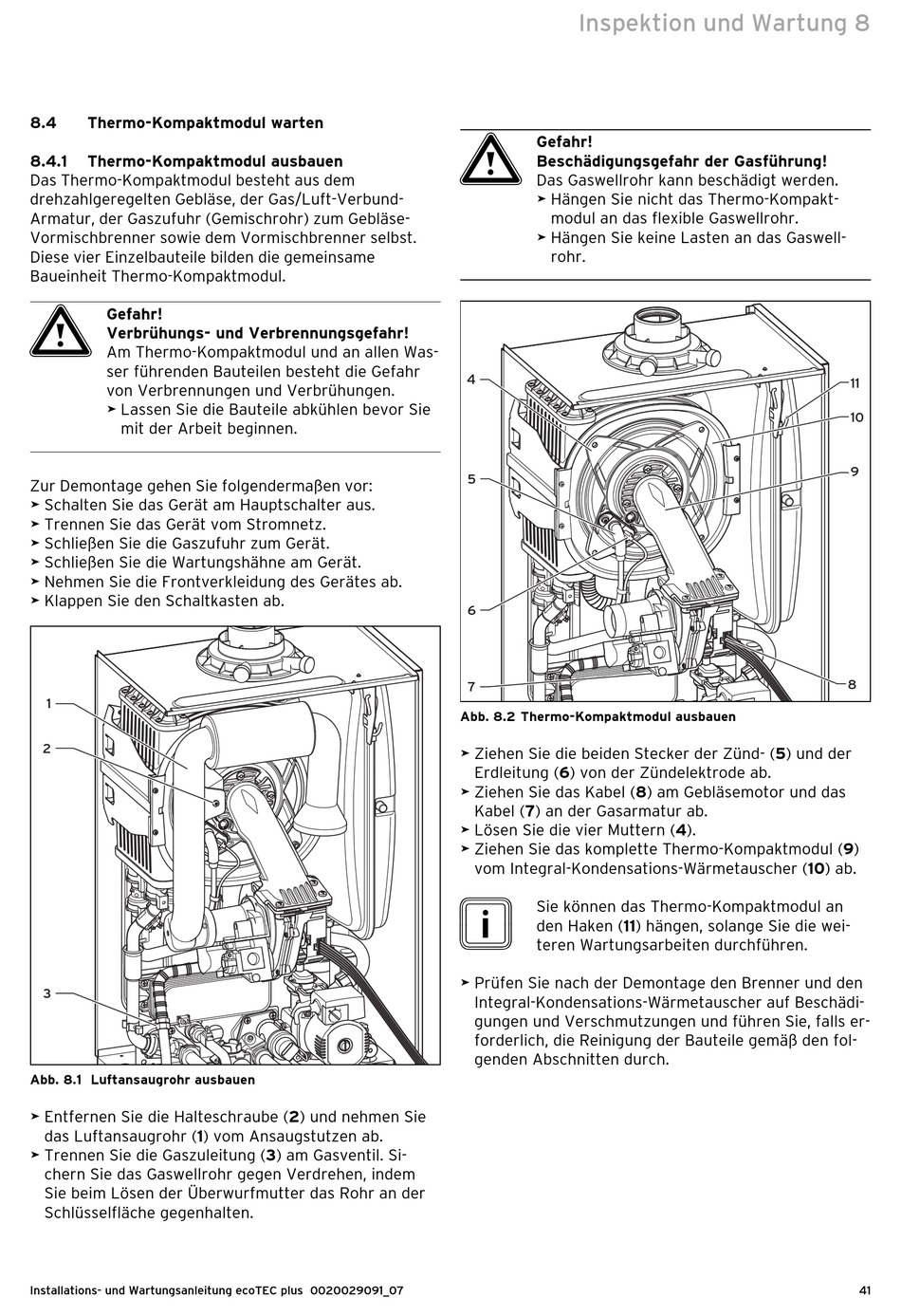

8.4

Thermo-Kompaktmodul warten

8.4.1

Thermo-Kompaktmodul ausbauen

Das Thermo-Kompaktmodul besteht aus dem
drehzahlgeregelten Gebläse, der Gas/Luft-Verbund-
Armatur, der Gaszufuhr (Gemischrohr) zum Gebläse-
Vormischbrenner sowie dem Vormischbrenner selbst.
Diese vier Einzelbauteile bilden die gemeinsame
Baueinheit Thermo-Kompaktmodul.
a
Gefahr!
Verbrühungs- und Verbrennungsgefahr!
Am Thermo-Kompaktmodul und an allen Was-
ser führenden Bauteilen besteht die Gefahr
von Verbrennungen und Verbrühungen.
> Lassen Sie die Bauteile abkühlen bevor Sie
mit der Arbeit beginnen.
Zur Demontage gehen Sie folgendermaßen vor:
> Schalten Sie das Gerät am Hauptschalter aus.
> Trennen Sie das Gerät vom Stromnetz.
> Schließen Sie die Gaszufuhr zum Gerät.
> Schließen Sie die Wartungshähne am Gerät.
> Nehmen Sie die Frontverkleidung des Gerätes ab.
> Klappen Sie den Schaltkasten ab.
1
2
3
Abb. 8.1 Luftansaugrohr ausbauen
> Entfernen Sie die Halteschraube (2) und nehmen Sie
das Luftansaugrohr (1) vom Ansaugstutzen ab.
> Trennen Sie die Gaszuleitung (3) am Gasventil. Si-
chern Sie das Gaswellrohr gegen Verdrehen, indem
Sie beim Lösen der Überwurfmutter das Rohr an der
Schlüsselfläche gegenhalten.
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
Inspektion und Wartung 8
a
Gefahr!
Beschädigungsgefahr der Gasführung!
Das Gaswellrohr kann beschädigt werden.
> Hängen Sie nicht das Thermo-Kom pakt-
modul an das flexible Gaswellrohr.
> Hängen Sie keine Lasten an das Gaswell-
rohr.
4
5
6
7
Abb. 8.2 Thermo-Kompaktmodul ausbauen
> Ziehen Sie die beiden Stecker der Zünd- (5) und der
Erdleitung (6) von der Zündelektrode ab.
> Ziehen Sie das Kabel (8) am Gebläsemotor und das
Kabel (7) an der Gasarmatur ab.
> Lösen Sie die vier Muttern (4).
> Ziehen Sie das komplette Thermo-Kompaktmodul (9)
vom Integral-Kondensations-Wärmetauscher (10) ab.
i
Sie können das Thermo-Kompaktmodul an
den Haken (11) hängen, solange Sie die wei-
teren Wartungsarbeiten durchführen.
> Prüfen Sie nach der Demontage den Brenner und den
Integral-Kondensations-Wärmetauscher auf Beschädi-
gungen und Verschmutzungen und führen Sie, falls er-
forderlich, die Reinigung der Bauteile gemäß den fol-
genden Abschnitten durch.
11
10
9
8
