5 Installation
5
6

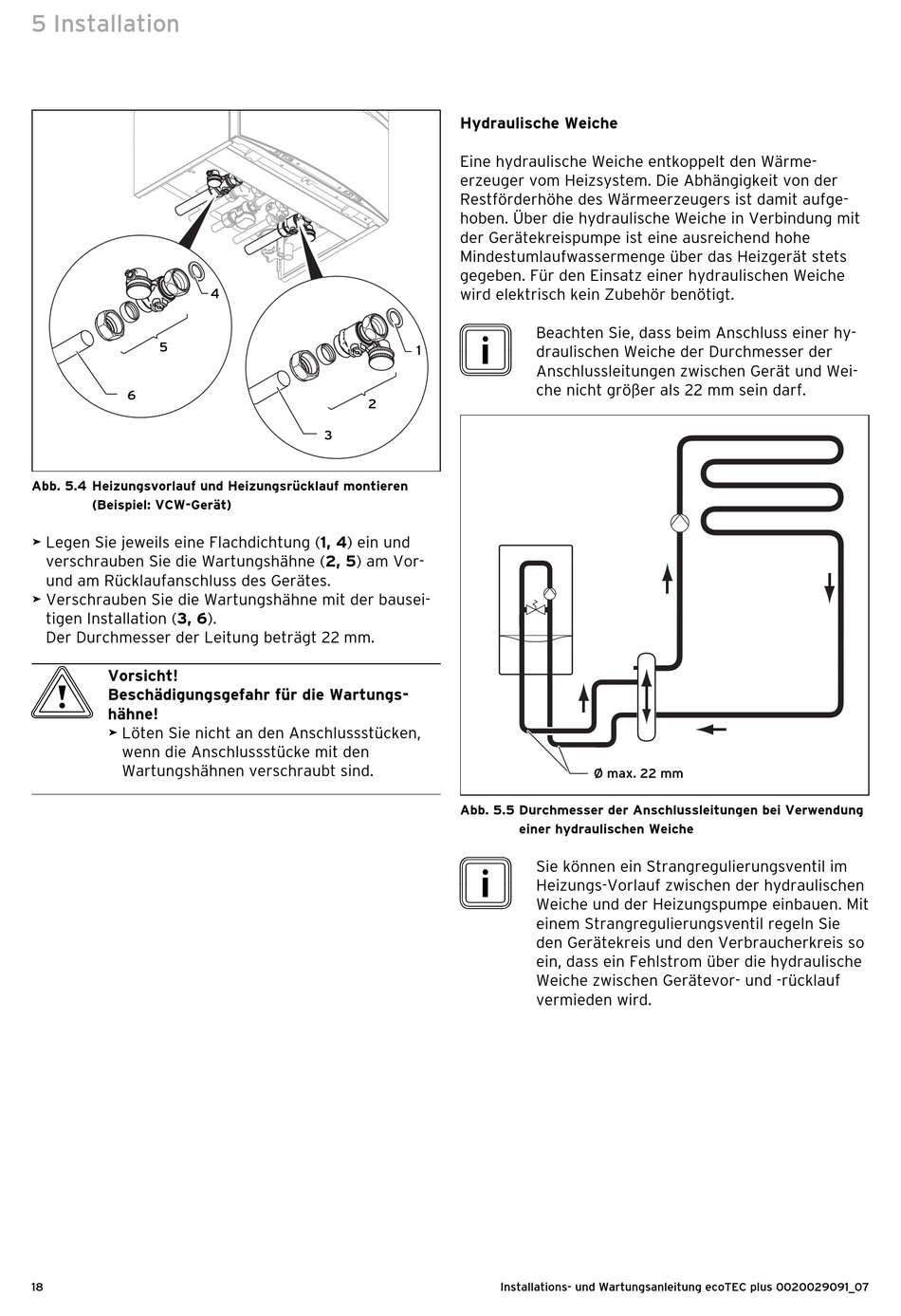

Abb. 5.4 Heizungsvorlauf und Heizungsrücklauf montieren
(Beispiel: VCW-Gerät)
> Legen Sie jeweils eine Flachdichtung (1, 4) ein und
verschrauben Sie die Wartungshähne (2, 5) am Vor-
und am Rücklauf anschluss des Gerätes.
> Verschrauben Sie die Wartungshähne mit der bausei-
tigen Installation (3, 6).
Der Durchmesser der Leitung beträgt 22 mm.
b
Vorsicht!
Beschädigungsgefahr für die Wartungs-
hähne!
> Löten Sie nicht an den Anschlussstücken,
wenn die Anschlussstücke mit den
Wartungs hähnen verschraubt sind.
18
4
2
3
Hydraulische Weiche
Eine hydraulische Weiche entkoppelt den Wärme-
erzeuger vom Heizsystem. Die Abhängigkeit von der
Rest förderhöhe des Wärmeerzeugers ist damit aufge-
hoben. Über die hydraulische Weiche in Verbindung mit
der Gerätekreispumpe ist eine ausreichend hohe
Mindest umlaufwassermenge über das Heizgerät stets
gegeben. Für den Einsatz einer hydraulischen Weiche
wird elektrisch kein Zubehör benötigt.
i
Beachten Sie, dass beim Anschluss einer hy-
1
draulischen Weiche der Durchmesser der
Anschluss leitungen zwischen Gerät und Wei-
che nicht größer als 22 mm sein darf.
Abb. 5.5 Durchmesser der Anschlussleitungen bei Verwendung
einer hydraulischen Weiche
i
Sie können ein Strang regulierungsventil im
Heizungs-Vorlauf zwischen der hydraulischen
Weiche und der Heizungspumpe einbauen. Mit
einem Strangregulierungsventil regeln Sie
den Gerätekreis und den Verbraucherkreis so
ein, dass ein Fehlstrom über die hydraulische
Weiche zwischen Gerätevor- und -rücklauf
vermieden wird.
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
Ø max. 22 mm
