6.2 Gaseinstellung prüfen
6.2.1

Werkseitige Einstellung

Das Gerät ist ab Werk auf Erdgas bzw. Flüssiggas mit
den in Tab. 6.1 angegebenen Werten eingestellt. In eini-
gen Versorgungs gebieten kann eine Anpassung vor Ort
nötig sein.
b
Vorsicht!
Fehlfunktion des Gerätes!
> Vergleichen Sie vor der Inbetriebnahme des
Gerätes die Angaben zur eingestellten Gas-
art auf dem Typenschild mit der örtlichen
Gasart.
Eine Überprüfung der Gasmenge ist nicht er-
forderlich. Die Einstellung erfolgt anhand des
CO -Anteils im Abgas.
2
Geräteausführung entspricht der örtlich vorhandenen
Gasfamilie:
> Prüfen Sie die Heizungsteillast und stellen Sie diese
ggf. ein, siehe Abschnitt 7.2.1.
Geräteausführung entspricht nicht der örtlich vor-
handenen Gasfamilie:
> Führen Sie die Gasumstellung durch. Führen Sie an-
schließend eine Gas einstellung durch wie im Fol-
genden beschrieben.
6.2.2 Anschlussdruck prüfen (Gasfließdruck)
a
Gefahr!
Lebensgefahr durch Gerätefehlfunktionen
bei unzulässigem Anschlussdruck!
Erdgas:
> Sie dürfen keine Einstellungen vor nehmen,
wenn der Anschlussdruck außerhalb des
Bereichs von 17 hPa (17 mbar) bis 25 hPa
(25 mbar) liegt!
> Nehmen Sie das Gerät außer Betrieb, wenn
der Anschlussdruck nicht im zulässigen Be-
reich liegt.
a
Gefahr!
Lebensgefahr durch Gerätefehlfunktionen
bei unzulässigem Anschlussdruck!
Flüssiggas:
> Sie dürfen keine Einstellungen vor nehmen,
wenn der Anschlussdruck außerhalb des
Bereichs von 42,5 hPa (42,5 mbar) bis
57,5 hPa (57,5 mbar) liegt!
> Nehmen Sie das Gerät außer Betrieb, wenn
der Anschlussdruck nicht im zulässigen Be-
reich liegt.
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
Gehen Sie zur Überprüfung des Anschlussdruckes wie
folgt vor:
> Nehmen Sie die Frontverkleidung des Gerätes ab.
> Schließen Sie den Gasabsperrhahn des Gerätes.

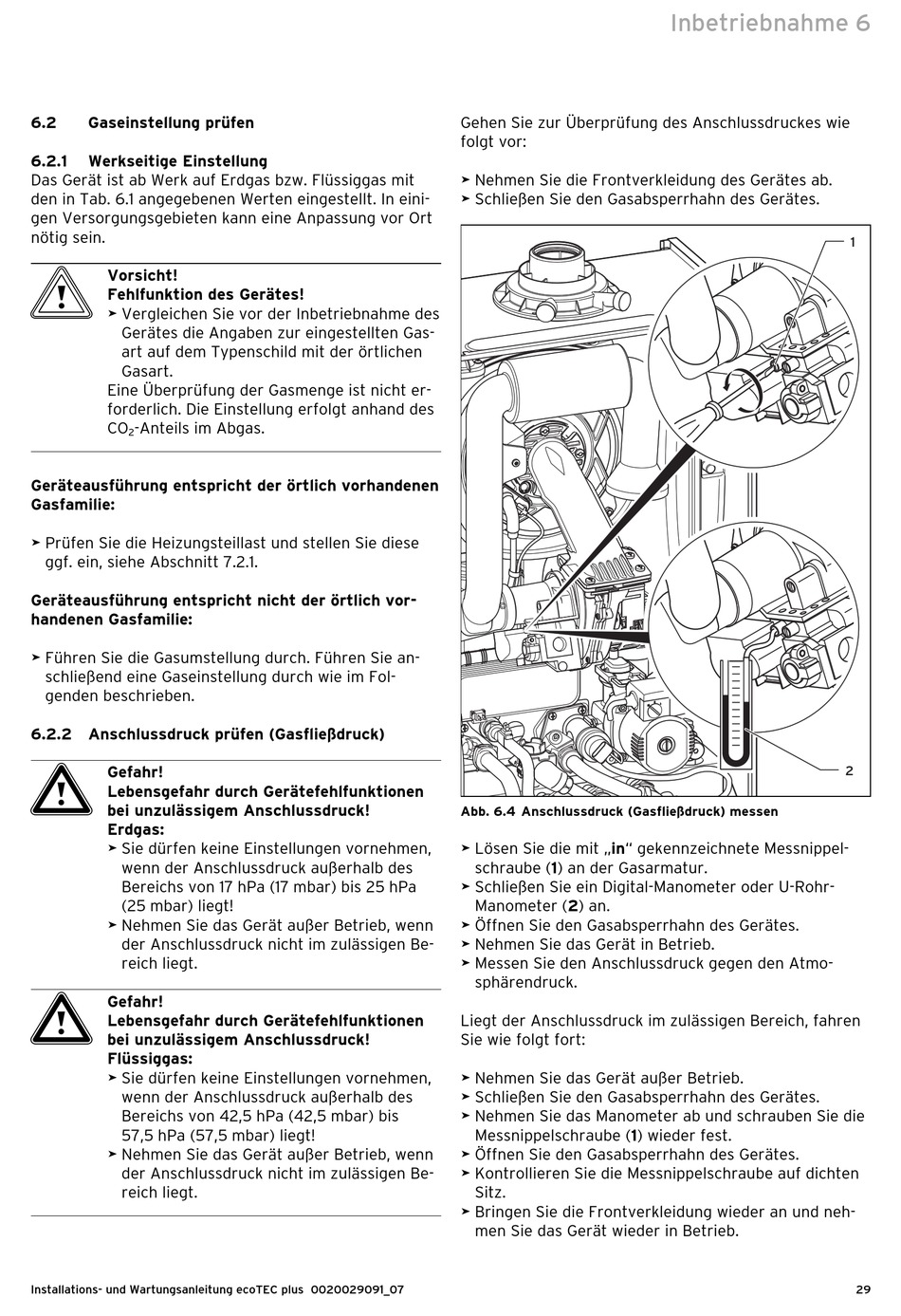

Abb. 6.4 Anschlussdruck (Gasfließdruck) messen
> Lösen Sie die mit „in" gekennzeichnete Messnippel-
schraube (1) an der Gasarmatur.
> Schließen Sie ein Digital-Manometer oder U-Rohr-
Manometer (2) an.
> Öffnen Sie den Gasabsperrhahn des Gerätes.
> Nehmen Sie das Gerät in Betrieb.
> Messen Sie den Anschlussdruck gegen den Atmo-
sphärendruck.
Liegt der Anschlussdruck im zulässigen Bereich, fahren
Sie wie folgt fort:
> Nehmen Sie das Gerät außer Betrieb.
> Schließen Sie den Gasabsperrhahn des Gerätes.
> Nehmen Sie das Manometer ab und schrauben Sie die
Messnippelschraube (1) wieder fest.
> Öffnen Sie den Gasabsperrhahn des Gerätes.
> Kontrollieren Sie die Messnippelschraube auf dichten
Sitz.
> Bringen Sie die Frontverkleidung wieder an und neh-
men Sie das Gerät wieder in Betrieb.
Inbetriebnahme 6
1
2
