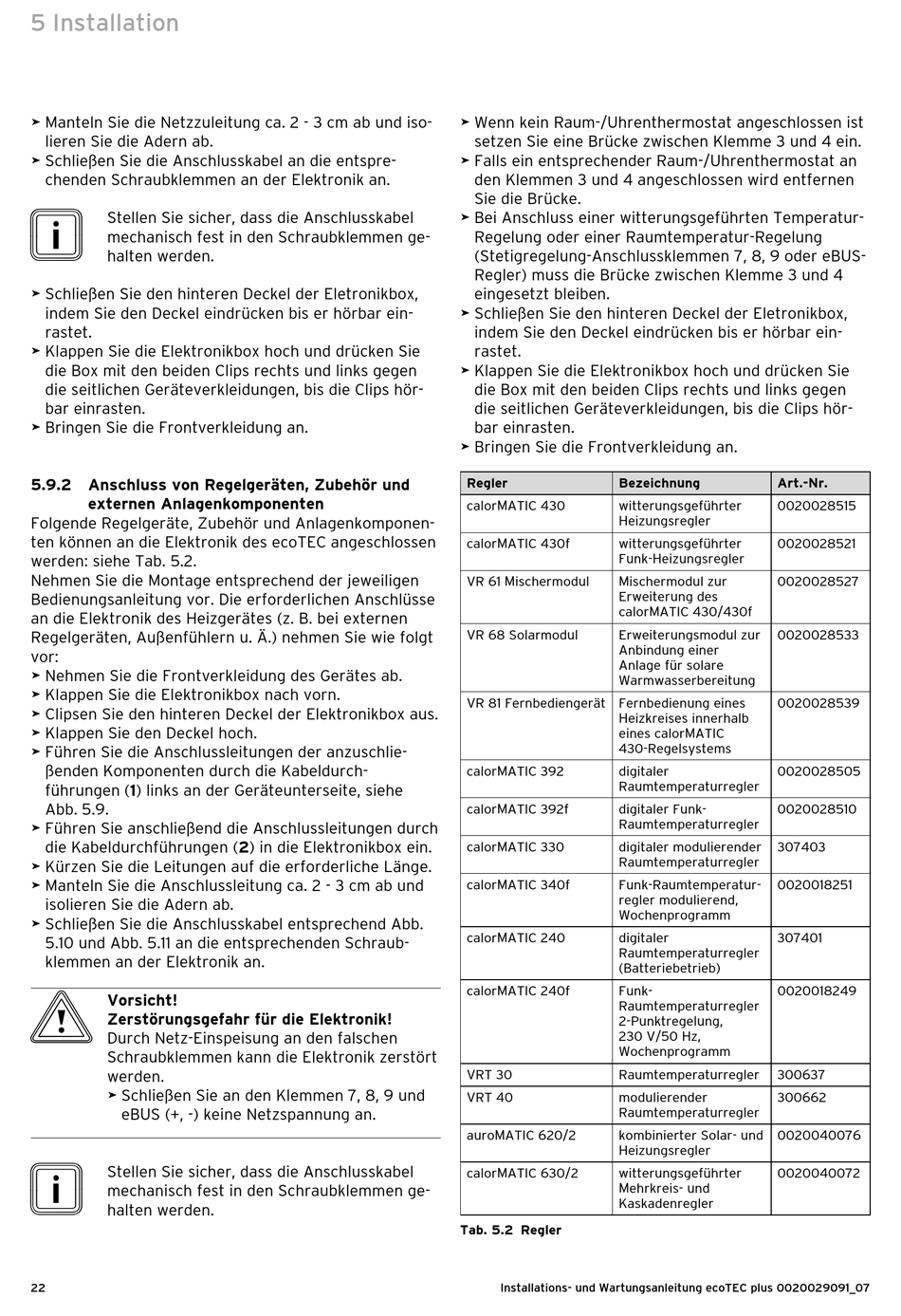

5 Installation
> Manteln Sie die Netzzuleitung ca. 2 - 3 cm ab und iso-
lieren Sie die Adern ab.
> Schließen Sie die Anschlusskabel an die entspre-
chenden Schraub klemmen an der Elektronik an.
i
Stellen Sie sicher, dass die Anschlusskabel
mechanisch fest in den Schraubklemmen ge-
halten werden.
> Schließen Sie den hinteren Deckel der Eletronikbox,
indem Sie den Deckel eindrücken bis er hörbar ein-
rastet.
> Klappen Sie die Elektronikbox hoch und drücken Sie
die Box mit den beiden Clips rechts und links gegen
die seitlichen Geräteverkleidungen, bis die Clips hör-
bar einrasten.
> Bringen Sie die Frontverkleidung an.
5.9.2 Anschluss von Regelgeräten, Zubehör und
externen Anlagenkomponenten
Folgende Regelgeräte, Zubehör und Anlagenkomponen-
ten können an die Elektronik des ecoTEC angeschlossen
werden: siehe Tab. 5.2.
Nehmen Sie die Montage entsprechend der jeweiligen
Bedienungs anleitung vor. Die erforderlichen Anschlüsse
an die Elektronik des Heizgerätes (z. B. bei externen
Regel geräten, Außenfühlern u. Ä.) nehmen Sie wie folgt
vor:
> Nehmen Sie die Frontverkleidung des Gerätes ab.
> Klappen Sie die Elektronikbox nach vorn.
> Clipsen Sie den hinteren Deckel der Elektronikbox aus.
> Klappen Sie den Deckel hoch.
> Führen Sie die Anschlussleitungen der anzuschlie-
ßenden Komponenten durch die Kabeldurch-
führungen (1) links an der Geräteunterseite, siehe
Abb. 5.9.
> Führen Sie anschließend die Anschlussleitungen durch
die Kabeldurch führungen (2) in die Elektronikbox ein.
> Kürzen Sie die Leitungen auf die erforderliche Länge.
> Manteln Sie die Anschlussleitung ca. 2 - 3 cm ab und
isolieren Sie die Adern ab.
> Schließen Sie die Anschlusskabel entsprechend Abb.
5.10 und Abb. 5.11 an die entsprechenden Schraub-
klemmen an der Elektronik an.
b
Vorsicht!
Zerstörungsgefahr für die Elektronik!
Durch Netz-Einspeisung an den falschen
Schraubklemmen kann die Elektronik zerstört
werden.
> Schließen Sie an den Klemmen 7, 8, 9 und
eBUS (+, -) keine Netzspannung an.
i
Stellen Sie sicher, dass die Anschlusskabel
mechanisch fest in den Schraubklemmen ge-
halten werden.
22
> Wenn kein Raum-/Uhrenthermostat angeschlossen ist
setzen Sie eine Brücke zwischen Klemme 3 und 4 ein.
> Falls ein entsprechender Raum-/Uhrenthermostat an
den Klemmen 3 und 4 angeschlossen wird entfernen
Sie die Brücke.
> Bei Anschluss einer witterungsgeführten Temperatur-
Regelung oder einer Raumtemperatur-Regelung
(Stetig regelung-Anschlussklemmen 7, 8, 9 oder eBUS-
Regler) muss die Brücke zwischen Klemme 3 und 4
eingesetzt bleiben.
> Schließen Sie den hinteren Deckel der Eletronikbox,
indem Sie den Deckel eindrücken bis er hörbar ein-
rastet.
> Klappen Sie die Elektronikbox hoch und drücken Sie
die Box mit den beiden Clips rechts und links gegen
die seitlichen Geräteverkleidungen, bis die Clips hör-
bar einrasten.
> Bringen Sie die Frontverkleidung an.
Regler
Bezeichnung
calorMATIC 430
witterungsgeführter
Heizungsregler
calorMATIC 430f
witterungsgeführter
Funk-Heizungsregler
VR 61 Mischermodul
Mischermodul zur
Erweiterung des
calorMATIC 430/430f
VR 68 Solarmodul
Erweiterungsmodul zur
Anbindung einer
Anlage für solare
Warmwasserbereitung
VR 81 Fernbediengerät Fernbedienung eines
Heizkreises innerhalb
eines calorMATIC
430-Regelsystems
calorMATIC 392
digitaler
Raumtemperaturregler
calorMATIC 392f
digitaler Funk-
Raumtemperaturregler
calorMATIC 330
digitaler modulierender
Raumtemperaturregler
calorMATIC 340f
Funk-Raumtemperatur-
regler modulierend,
Wochenprogramm
calorMATIC 240
digitaler
Raumtemperaturregler
(Batteriebetrieb)
calorMATIC 240f
Funk-
Raumtemperaturregler
2-Punktregelung,
230 V/50 Hz,
Wochenprogramm
VRT 30
Raumtemperaturregler
VRT 40
modulierender
Raumtemperaturregler
auroMATIC 620/2
kombinierter Solar- und
Heizungsregler
calorMATIC 630/2
witterungsgeführter
Mehrkreis- und
Kaskadenregler
Tab. 5.2 Regler
Installations- und Wartungsanleitung ecoTEC plus 0020029091_07
Art.-Nr.
0020028515
0020028521
0020028527
0020028533
0020028539
0020028505
0020028510
307403
0020018251
307401
0020018249
300637
300662
0020040076
0020040072
