Montageanleitung
Herausgeber/Hersteller
Vaillant GmbH
Berghauser Str. 40
D-42859 Remscheid
Tel. +492191 18 0
Fax +492191 18 2810
info@vaillant.de
www.vaillant.de

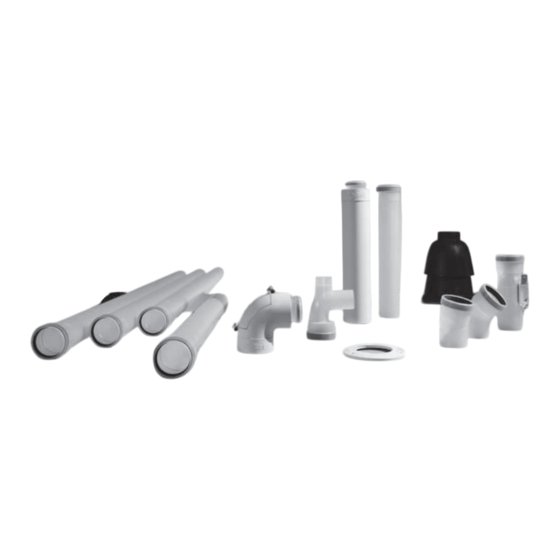

Luft-Abgas-Systeme
ecoTEC plus
DE, AT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vaillant ecoTEC plus

Inhaltszusammenfassung für Vaillant ecoTEC plus

  • Seite 1 Montageanleitung Luft-Abgas-Systeme ecoTEC plus DE, AT Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +492191 18 0 Fax +492191 18 2810 info@vaillant.de www.vaillant.de...
  • Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...

  • Seite 3: Inhaltsverzeichnis

    Komponenten ⌀ 110/160 mm ......13 Systembedingungen ......... 16 Maximale Rohrlängen.......... 16 Technische Eigenschaften der Luft-Abgas- Systeme von Vaillant für Brennwertprodukte ..20 Anforderungen an den Schacht für die Luft- Abgas-Führung ............ 20 Verlauf der Luft-Abgas-Führung in Gebäuden ..20 Lage der Mündung..........
