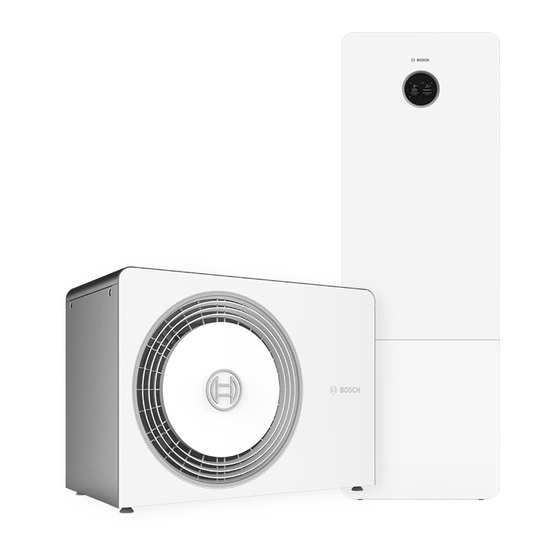

Bosch AW 7 OR-S Installationsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch AW 7 OR-S
Inhaltszusammenfassung für Bosch AW 7 OR-S

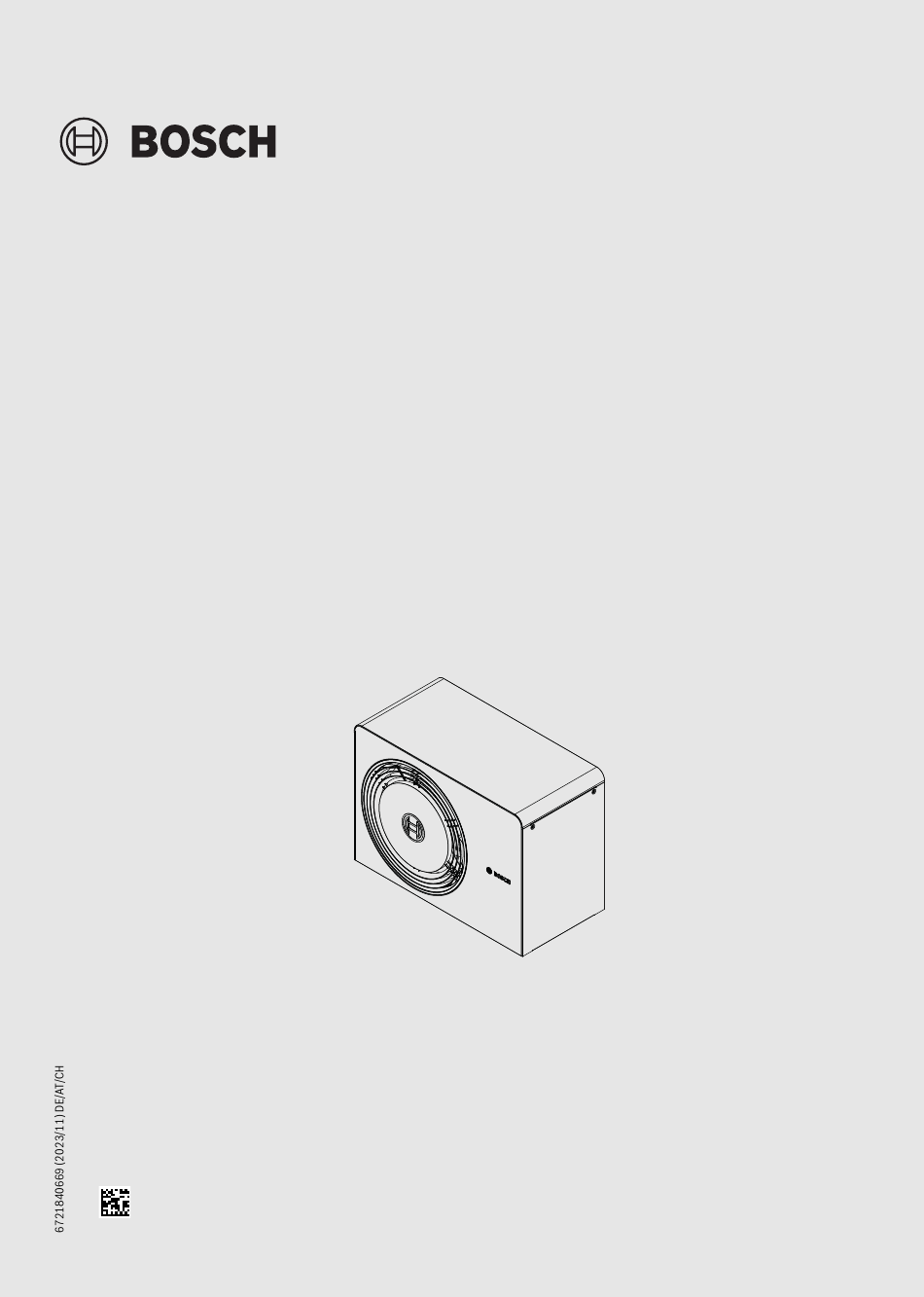

- Seite 1 Installationsanleitung Luft-/Wasserwärmepumpe AW 4 | 5 | 7 OR-S...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 10.2 Bereich für Wärmepumpe ohne Zuheizer... 28 Inhaltsverzeichnis 10.3 Kältemittelkreis ....... 29 10.4 Schaltplan . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Allgemeine Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Diese Installationsanleitung gilt für Klempner, Heizungsinstallateure und Elektriker. Symbolerklärung ▶ Vor der Installation alle Installationsanleitungen (Wärmepumpe, Reg- Warnhinweise ler usw.) genau durchlesen. In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der ▶ Sicherheitshinweise und Warnungen beachten. Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt ▶... -
Seite 4: Produktbeschreibung
EU-Rechtsvorschriften erklärt, die das Anbringen dieser Kennzeichnung vorsehen. Der vollständige Text der Konformitätserklärung ist im Internet verfüg- bar: www.bosch-homecomfort.de. Informationen zur Wärmepumpe AW OR sind für den Anschluss an die Inneneinheiten 12 M, 12 E oder 12 MB vorgesehene Wärmepumpen. -
Seite 5: Vorschriften
Produktbeschreibung Abmessungen 2.7.1 Abmessungen der Wärmepumpe 1100 87 90 0010042487-002 Bild 4 Abmessungen und Anschlüsse der Wärmepumpe, Rückseite 0010039863-004 Typschild Bild 3 Produktübersicht – Rückansicht Das Typschild enthält Angaben zur Leistung, Artikelnummer und Serien- Verflüssiger nummer sowie zum Fertigungsdatum. Hochdruckfühler Druckschalter Hochdruckfühler Trockenfilter (bei Servicemaßnahme montiert) Manuelles Entlüftungsventil... -
Seite 6: Schutzbereich
Produktbeschreibung Schutzbereich 2.8.2 Schutzbereich bei wandhängender Wärmepumpe Das Produkt enthält das Kältemittel R290, das eine höhere Dichte als Luft hat. Im Falle eines Lecks könnte sich das Kältemittel in Bodennähe ansammeln. Es muss daher verhindert werden, dass sich das Kältemittel in Nischen, Abflüssen, Spalten, anderen Senken, Hohlräumen oder an- deren Vertiefungen im Gebäude sammelt. -
Seite 7: Schutzbereich Bei Bodenstehender Wärmepumpe In Einer Ecke
Installationsvorbereitung 2.8.4 Schutzbereich bei bodenstehender Wärmepumpe in einer Ecke 0010037110-005 Bild 10 Schutzbereich, bodenstehend in einer Ecke 1000 mm 2000 mm 0010044521-001 Bild 11 Gurte befestigen und Schrauben entfernen Installationsvorbereitung HINWEIS Transport und Lagerung Gefahr von Sachschäden! GEFAHR Die Metallhalterungen und die Holzkomponenten sind nicht untrennbar an der Wärmepumpe befestigt, sodass diese beim Tragen verrutschen Brand- und Lebensgefahr! kann. -
Seite 8: Installationsort
Installationsvorbereitung Die Holzteile, Metallhalterungen und Gurte können für den Transport der ▶ Die Wärmepumpe nicht in einer Ecke aufstellen, in der sie an 3 Seiten Inneneinheit wiederverwendet werden 12 M. von Wänden umgeben ist, da dies zu einem erhöhten Geräuschpegel und einer starken Verschmutzung des Verdampfers führen kann. -
Seite 9: Abstände Bei Der Aufstellung
Installationsvorbereitung Abstände bei der Aufstellung 0010038327-006 Bild 16 Empfohlener Abstand zwischen der Wärmepumpe und umgebenden festen Objekten (mm) Mindestabstand. Der Abstand kann auf der Rückseite und einer Geräuschpegel und/oder einer geringeren Wärmeleistung führen Seite gleichzeitig bzw. nur vor der Wärmepumpe verringert wer- kann. -
Seite 10: Wasserqualität
Installationsvorbereitung Wasserqualität Abhängig von der Härte des Füllwassers, der Wassermenge der Anlage und der maximalen Heizleistung des Wärmeerzeugers kann eine Wasser- Anforderungen an die Heizwasserbeschaffenheit aufbereitung erforderlich sein, um Schäden durch Kalkablagerungen in Die Wasserbeschaffenheit des Füll- und Ergänzungswassers ist ein we- Wasserheizungsanlagen zu vermeiden. -
Seite 11: Mindestvolumen Und Ausführung Der
Installation Außerdem bei der Wartung auch die Funktion der automatischen Entlüf- Installation tung überprüfen. Wichtig ist auch die Kontrolle und Dokumentation der Mengen des Füll- HINWEIS und Ergänzungswassers über einen Wasserzähler. Größere und regel- Wärmepumpenschäden durch Wasser! mäßig benötigte Ergänzungswassermengen deuten auf unzureichende Druckhaltung, Leckagen oder kontinuierliche Sauerstoffzufuhr hin. -
Seite 12: Wärmepumpe Montieren
Installation Wärmepumpe montieren Montage auf Podest Wenn eine größere Bodenfreiheit erforderlich ist, kann die Wärmepum- VORSICHT pe auf einem Podest aufgestellt werden. Zu Angaben zur Montage des Podests siehe Zubehörhandbuch. Einklemm- oder Verletzungsgefahr! Die Wärmepumpe kann kippen, wenn sie nicht richtig verankert wird. ▶... -
Seite 13: Montage Der Wandhängenden Außeneinheit
Installation 0010044720-001 Bild 23 Montageset, Wandmontage 0010047147-001 Bild 22 Montageset, Seitenansicht Montage der wandhängenden Außeneinheit VORSICHT Verletzungsgefahr! Die Verwendung ungeeigneter Befestigungselemente kann zu Personen- schäden führen. ▶ Zur Montage der Wandhalter für das Wandmaterial geeignete Befes- tigungselemente verwenden. >250 0010042575-003 Bild 24 Wandhängende Außeneinheit (mm) [1] Wandhalter (Zubehör) [2] Dämpfungseinrichtungen... -
Seite 14: Hydraulischer Anschluss
Hydraulischer Anschluss Hydraulischer Anschluss Wenn ein anderes Material als PEX verwendet wird, ist Folgendes erfor- Rohranschlüsse allgemein derlich: ▶ Einen für den Einsatz im Freien vorgesehenen Partikelfilter an der HINWEIS Rücklaufleitung der Wärmepumpe direkt am Wärmetauscher montie- Anlagenschäden durch Rückstände in den Rohrleitungen! ren. - Seite 15 Hydraulischer Anschluss 0010042509-003 Bild 26 Installation des Ablaufstutzens Kabelschlaufe der Tropfschalenheizung Ablaufstutzen 0010042191-001 Bild 27 Kondensatableitung in die Kanalisation/den Regenablauf Siphon AW 4 | 5 | 7 OR-S – 6721840669 (2023/11)
-
Seite 16: Fundamentplan Ohne Podest
Hydraulischer Anschluss Fundamentplan ohne Podest <115 10 mm Bild 28 Fundament plan, alternative 1 AW 4 | 5 | 7 OR-S – 6721840669 (2023/11) - Seite 17 Hydraulischer Anschluss 10 mm 1100 0010047404-007 Bild 29 Fundamentplan, Alternative 2 Legende zu Abb. 28 und Abb. 29: Kondensatableitung (Ø 100 mm) endet in einem frostfreien Be- reich Betonfundament/Flächenfundament Kondensatablaufschlauch Bodenhalterungen Rohrdämmung Verdichtete Kiesschicht 300 mm Boden Kiesbett AW 4 | 5 | 7 OR-S – 6721840669 (2023/11)
-
Seite 18: Wärmepumpe An Die Inneneinheit Anschließen
Seitliche Abdeckung und Transportsicherung Wärmepumpe an die Inneneinheit anschließen Seitliche Abdeckung und Transportsicherung HINWEIS ▶ Seitliche Abdeckung entfernen. Sachschäden durch zu hohes Anzugsmoment! Wenn Anschlüsse zu fest angezogen werden, sind Schäden am Wärme- tauscher möglich. ▶ Bei der Anschlussmontage ein Anzugsmoment von maximal 150 Nm verwenden. -
Seite 19: Elektrischer Anschluss
Elektrischer Anschluss ▶ Transportschraube abschrauben und zusammen mit dem Markie- HINWEIS rungsband entfernen. Fehlfunktion durch vertauschte Anschlüsse! Werden die Anschlüsse "HIGH" (H) und "LOW" (L) vertauscht, kann die Kommunikation zwischen der Wärmepumpe und der Inneneinheit nicht funktionieren. ▶ Kontrollieren Sie, ob die Kabel an beiden Enden des CAN-BUS-Ka- bels an die entsprechend gekennzeichneten Anschlüsse angeschlos- sen sind. -
Seite 20: Wärmepumpe Anschließen
Elektrischer Anschluss Wärmepumpe anschließen Ordnungsgemäße Zugentlastung der elektrischen Kabel gewährleisten. Die Kabel an der Rückwand des Anschlusskastens mit Kabelbindern fi- xieren. ▶ Anschlusskabel durch die Kabeldurchführungen führen. – Gummitülle für das entsprechende Kabel von der Außeneinheit abnehmen. – Anschlusskabel für CAN-BUS durch die linke Kabelverschraubun- gen (1) führen. - Seite 21 Elektrischer Anschluss CANBUS CAN-BUS Connection 24 V 230V/50Hz 1/N/PE 0010039885-006 Bild 38 Anschlussklemmen am Installationsanschlussbereich CAN-BUS-Anschluss Netzanschluss Befestigungspunkte für Kabelbinder AW 4 | 5 | 7 OR-S – 6721840669 (2023/11)
-
Seite 22: Zubehörheizkabel Anschließen
Elektrischer Anschluss Zubehörheizkabel anschließen ▶ Seitliche Abdeckung entfernen ▶ Heizkabel gemäß der Anleitung für das Zubehör zum Ablaufrohr ver- legen. ▶ Kabel entsprechend Abbildung 39 anschließen. Ordnungsgemäße Zugentlastung der elektrischen Kabel gewährleisten. Zur Befestigung der Kabel die Kabelbinder an der Platte für die Verkabe- ▶... -
Seite 23: Wartung
Wartung ▶ Persönliche Schutzausrüstung tragen und Feuerlöscher bereitstel- Wartung len. ▶ Nur für das Kältemittel R290 zugelassene Werkzeuge und Ausrüstun- GEFAHR gen verwenden. Brand- und Lebensgefahr! ▶ Sicherheitshinweise zur Handhabung entflammbarer Kältemittel [6721836841]. Das Produkt enthält das brennbare Kältemittel R290. Im Fall eines Käl- ▶... -
Seite 24: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung 3. Die zwei EPP-Segmente herausziehen. Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein. -
Seite 25: Technische Informationen Und Protokolle
Technische Informationen und Protokolle Technische Informationen und Protokolle 10.1 Technische Daten – Wärmepumpe Einheit 4 OR-S 5 OR-S 7 OR-S Einstufung gemäß EN 14511 Max. Leistungsabgabe bei A -10/W35 3,63 5,45 5,86 COP bei A -10/W35 2,70 2,59 2,23 Max. Leistungsabgabe bei A -7/W35 3,92 5,42 6,71... - Seite 26 Technische Informationen und Protokolle Einheit 4 OR-S 5 OR-S 7 OR-S COP - Geräuscharmer Betrieb 3, A-7/W35 2,97 3,06 3,12 Leistungsabgabe - Geräuscharmer Betrieb 3, A-7/W35 2,20 3,22 3,39 Max. Schallleistung - Geräuscharmer Betrieb 4, A7/W55 dB(A) 40,5 41,6 43,8 COP - Geräuscharmer Betrieb 4, A-7/W35 2,89 2,91...
- Seite 27 Technische Informationen und Protokolle Detaillierte Schalldruckdaten (Max.) 5 OR-S Abstand Normalbetrieb > 3 m dB (A) < 3 m dB (A) Geräuschreduzierter > 3 m dB (A) Betrieb 1 < 3 m dB (A) Geräuschreduzierter > 3 m dB (A) Betrieb 2 <...
-
Seite 28: Bereich Für Wärmepumpe Ohne Zuheizer
Technische Informationen und Protokolle 10.2 Bereich für Wärmepumpe ohne Zuheizer Im Heizbetrieb schaltet die Wärmepumpe bei einer Außentemperatur von ca. – 20 °C bzw. +45 °C ab. Heizung und Warmwasserbereitung werden dann vom Heizstab in der Inneneinheit oder einem externen Wärmeerzeuger übernommen. -
Seite 29: Kältemittelkreis
Technische Informationen und Protokolle 10.3 Kältemittelkreis Inverter 0010038445-001 Bild 46 Kältemittelkreis Luftstrom Kältemittelstrom Abtauung und Kühlbetrieb Kältemittelstrom Heizbetrieb Zur Inneneinheit (IDU) Von der Inneneinheit (IDU) [EC1] Wärmetauscher (Kondensator) [EL1] Verdampfer [ER1] Verdichter [JR0] Niederdruckfühler [JR1] Hochdruckfühler [MR1] Hochdruckschalter [PL3] Lüfter [TA4] Temperaturfühler Auffangwanne [TC3]... -
Seite 30: Schaltplan
Technische Informationen und Protokolle 10.4 Schaltplan 10.4.1 Schaltplan MODA MODbus I/O-modul MODB I/O-modul 0010039857-002 Bild 47 Schaltplan Frequenzumrichter [EA0] Tropfschalenheizung Spannungsversorgung 230 V 1 N~ [EA1] Heizkabel (Zubehör) Spannungsversorgung Heizkabel [ER1] Kompressor CAN-BUS von IDU [MR1] Hochdruckschalter MODBUS von I/O-Modul XCU-SRH (XCU-HP) [F1] Sicherung 2 A Spannungsversorgung I/O-Modul XCU-SRH (XCU-HP) 230 V... -
Seite 31: Schaltplan Xcu-Srh (Xcu-Hp)
Technische Informationen und Protokolle 10.4.2 Schaltplan XCU-SRH (XCU-HP) MODbus CANbus EA0/ EA1/ 0010039859-004 Bild 48 Schaltplan XCU-SRH (XCU-HP) [JR0] Niederdruckfühler Spannungsversorgung ~230 V [JR1] Hochdruckfühler MODBUS zu Frequenzumrichter und Lüfter [TA4] Temperaturfühler Tropfschale CAN-BUS von IDU [TC3] Temperaturfühler Wärmeträgervorlauf [TL2] Temperaturfühler Lufteintritt [TR3] Kondensatortemperaturfühler Rücklauf (Flüssigkeitsrohr im... -
Seite 32: Messwerte Für Temperaturfühler
Technische Informationen und Protokolle 10.4.3 Messwerte für Temperaturfühler r.. r... r... °C °C °C – 40 162100 9393 1165 – 35 116600 7405 975.3 – 30 84840 5879 820.7 – 25 62370 4700 693.9 – 20 46320 3782 589.4 – 15 34740 3063 502.9... - Seite 36 DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Home Comfort 73243 Wernau Göllnergasse 15-17 www.bosch-homecomfort.de 1030 Wien Allgemeine Anfragen: Betreuung Fachhandwerk +43 1 79 722 8391 Telefon: (0 18 06) 337 335 Technische Hotline: Telefax: (0 18 03) 337 336 +43 1 79 722 8666 Thermotechnik-Profis@de.bosch.com...
