Rohranschlüsse
Wärme- Wärmeträgerflüssig-
pumpe keitsdifferenz (K)
4 5
5 5
7 5
10 5
12 6
1) Minimales dT bei Nennleistung und maximaler Rohrleitungslänge. Bei niedrigerem Wärmebedarf bzw. geringerer Rohrleitungslänge kann ein niedrigeres dT erreicht werden.
2) Für Rohre zwischen Wärmepumpe und Inneneinheit.
Tab. 4 Rohrabmessungen und maximale Rohrlängen (einfache Strecke) bei Anschluss der Wärmepumpe an die Inneneinheit CS6800iAW 12 E mit in-
tegriertem Elektro-Heizeinsatz
5.3 Inneneinheit an die Wärmepumpe anschließen
▶ Rohrgröße entsprechend der Anleitung für die Wärmepumpe wählen.
1
2
VA0

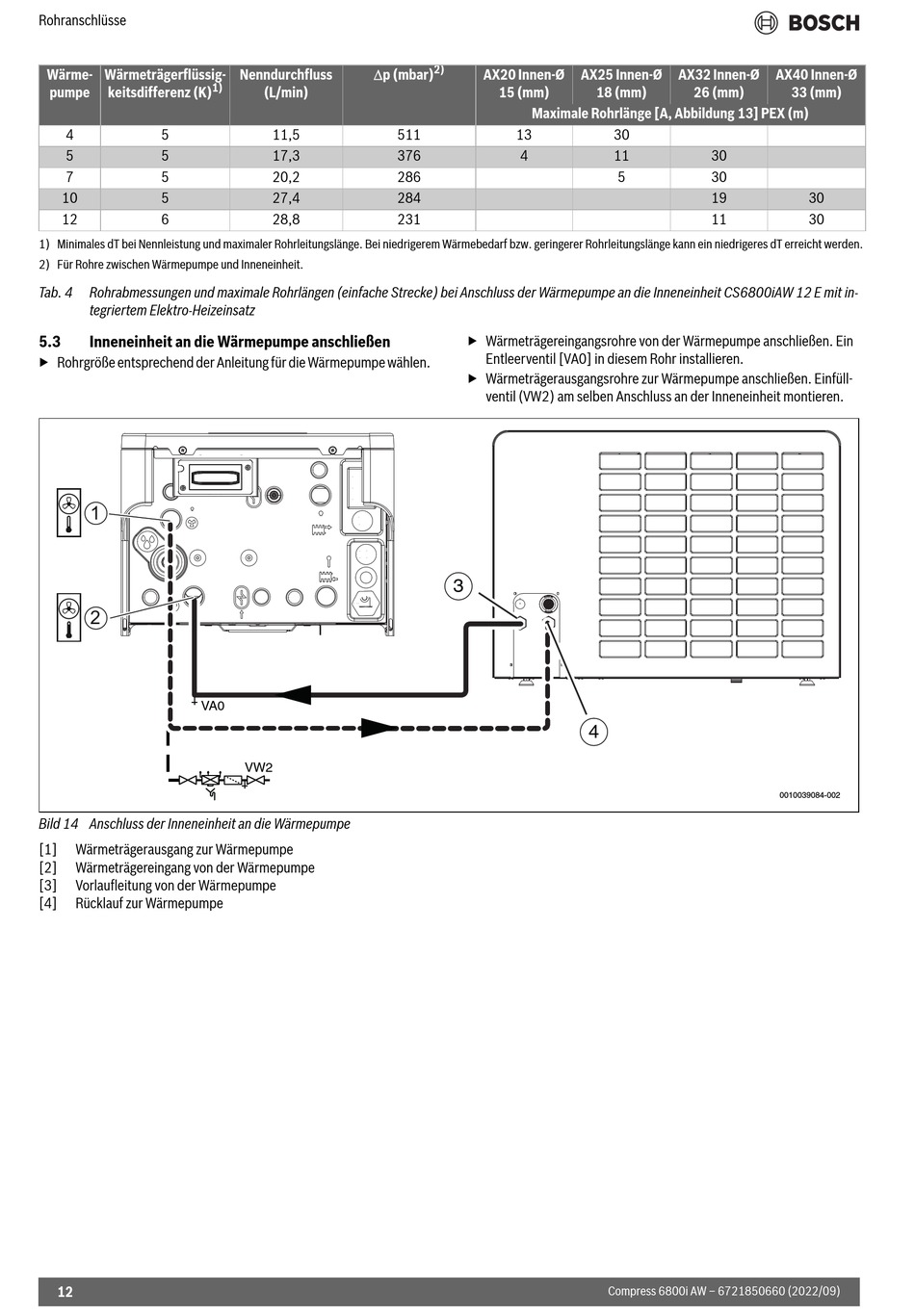

Bild 14 Anschluss der Inneneinheit an die Wärmepumpe
[1] Wärmeträgerausgang zur Wärmepumpe
[2] Wärmeträgereingang von der Wärmepumpe
[3] Vorlaufleitung von der Wärmepumpe
[4] Rücklauf zur Wärmepumpe
12
p (mbar)
Nenndurchfluss
1)
(L/min)
11,5
17,3
20,2
27,4
28,8
VW2
2)
AX20 Innen-Ø
15 (mm)
Maximale Rohrlänge [A, Abbildung 13] PEX (m)
511 13
376 4
286
284
231
▶ Wärmeträgereingangsrohre von der Wärmepumpe anschließen. Ein
Entleerventil [VA0] in diesem Rohr installieren.
▶ Wärmeträgerausgangsrohre zur Wärmepumpe anschließen. Einfüll-
ventil (VW2) am selben Anschluss an der Inneneinheit montieren.
3
AX25 Innen-Ø AX32 Innen-Ø
18 (mm) 26 (mm)
30
11 30
5 30
19
11
4
Compress 6800i AW – 6721850660 (2022/09)
AX40 Innen-Ø
33 (mm)
30
30
0010039084-002
