5.3 Inneneinheit an die Wärmepumpe anschließen
▶ Vorlaufleitung von der Wärmepumpe an den Wärmeträgereingang an-
schließen. Automatisches Entlüftungsventil (VL1) in dieser Leitung
installieren.
1

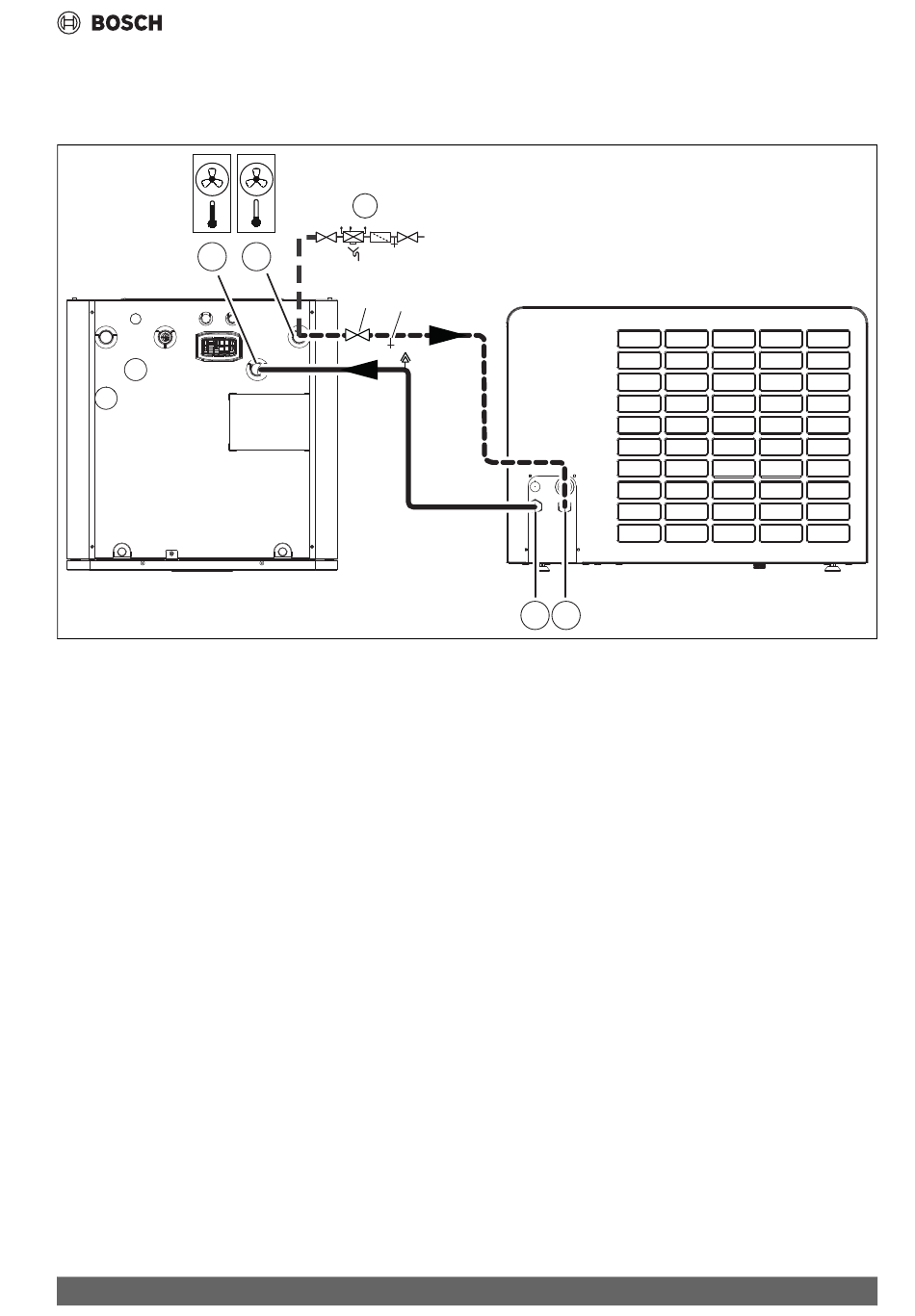

Bild 16 Inneneinheit an die Wärmepumpe anschließen
[1] Eingang Wärmeträgermedium (von der Wärmepumpe)
[2] Ausgang Wärmeträgermedium (zur Wärmepumpe)
[3] Befüllvorrichtung und Einfüllventil VW2
[4] Vorlaufleitung von der Wärmepumpe
[5] Rücklauf zur Wärmepumpe
Compress 5800i AW – 6721830686 (2022/09)
3
VW2
2
VC4 VC5
VL1
▶ Rücklaufleitung zur Wärmepumpe an den Wärmeträgerausgang an-
schließen. Ventil (VC4) in dieser Leitung montieren. Einfüllventil
(VW2) am selben Anschluss an der Inneneinheit montieren.
4 5
