6
ELEKTRISCHE INSTALLATION

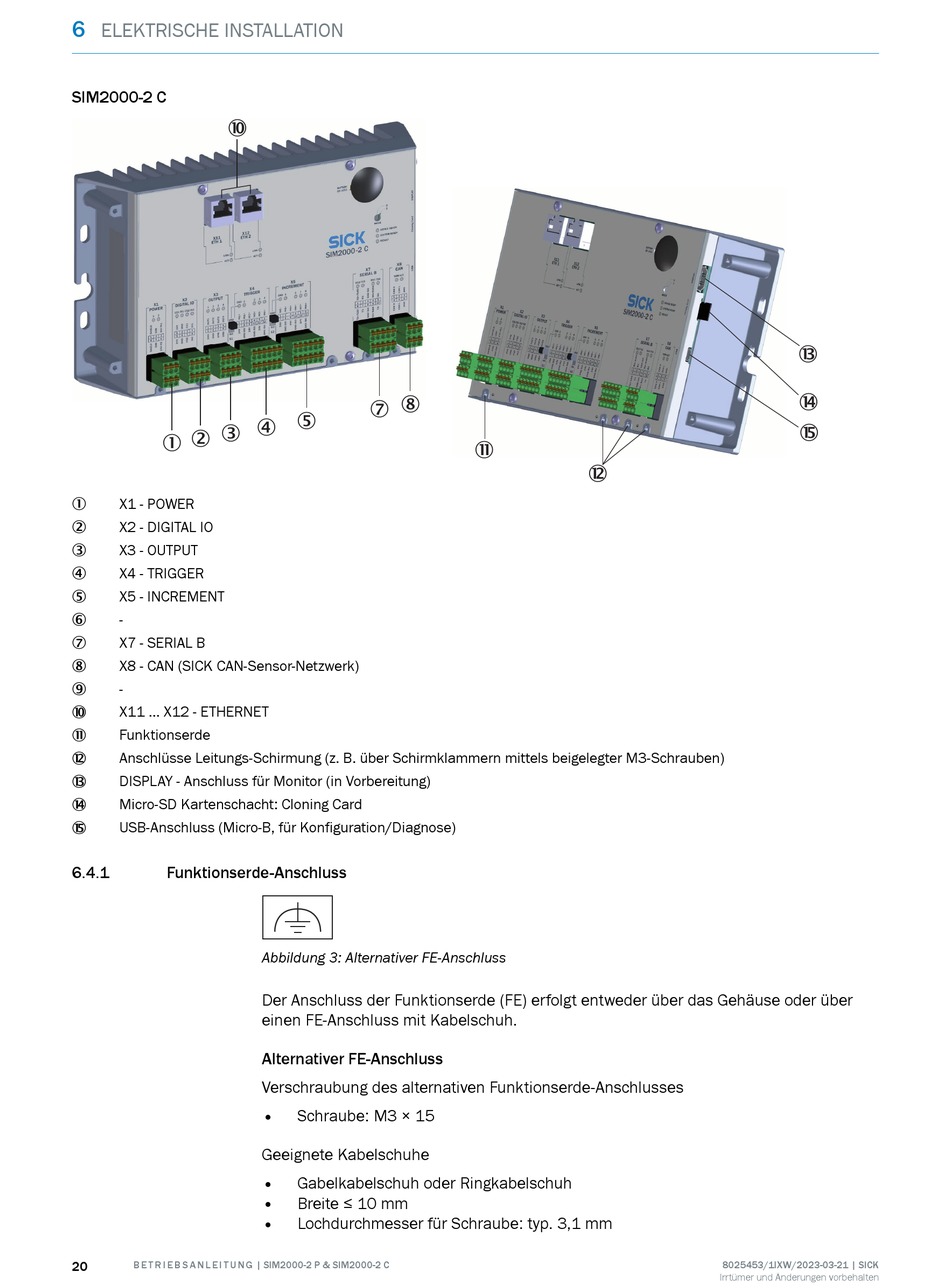

SIM2000-2 C
ß
3 4
1 2
X1 - POWER
1
X2 - DIGITAL IO
2
X3 - OUTPUT
3
X4 - TRIGGER
4
X5 - INCREMENT
5
-
6
X7 - SERIAL B
7
X8 - CAN (SICK CAN-Sensor-Netzwerk)
8
-
9
X11 ... X12 - ETHERNET
ß
Funktionserde
à
Anschlüsse Leitungs-Schirmung (z. B. über Schirmklammern mittels beigelegter M3-Schrauben)
á
DISPLAY - Anschluss für Monitor (in Vorbereitung)
â
Micro-SD Kartenschacht: Cloning Card
ã
USB-Anschluss (Micro-B, für Konfiguration/Diagnose)
ä
6.4.1

Funktionserde-Anschluss

20 B E T R I E B S A N L E I T U N G | SIM2000-2 P & SIM2000-2 C
7 8
5
Abbildung 3: Alternativer FE-Anschluss
Der Anschluss der Funktionserde (FE) erfolgt entweder über das Gehäuse oder über
einen FE-Anschluss mit Kabelschuh.
Alternativer FE-Anschluss
Verschraubung des alternativen Funktionserde-Anschlusses
• Schraube: M3 × 15
Geeignete Kabelschuhe
• Gabelkabelschuh oder Ringkabelschuh
• Breite ≤ 10 mm
• Lochdurchmesser für Schraube: typ. 3,1 mm
à
á
â
ã
ä
8025453/1IXW/2023-03-21 | SICK
Irrtümer und Änderungen vorbehalten
