Schaltplan; Steuerpanel - Pit Boss PB700FBW2 Montage- Und Betriebsanleitung

Das digitale Steuerpanel ist ein diffiziles und wertvolles Stück Technik. Schauen Sie zum Schutz vor Überspannung und
Kurzschlüssen in unten abgebildeten Schaltplan um sicherzustellen, dass Ihre Stromquelle zum Betrieb des Geräts ausreicht.
PB – ELECTRIC REQUIREMENTS
220-240 V, 50 HZ, 250 W, STECKER MIT 3 STIFTEN
HINWEIS: Elektronische Komponenten, die Produktsicherheitstests bestanden haben und von
Zertifizierungsdiensten zertifiziert wurden, besitzen eine Testtoleranz von ± 5-10 Prozent.
BRENN-
STOFFZU-
FUHR-RATE:
GEERDETES NETZKABEL
1,12 KG/H
(2,48 LB/H)
FEUERTOPF
INDEX
W: WEISS
Y: GELB
P: VIOLETT
R: ROT
K: SCHWARZ
G: GRÜN
86

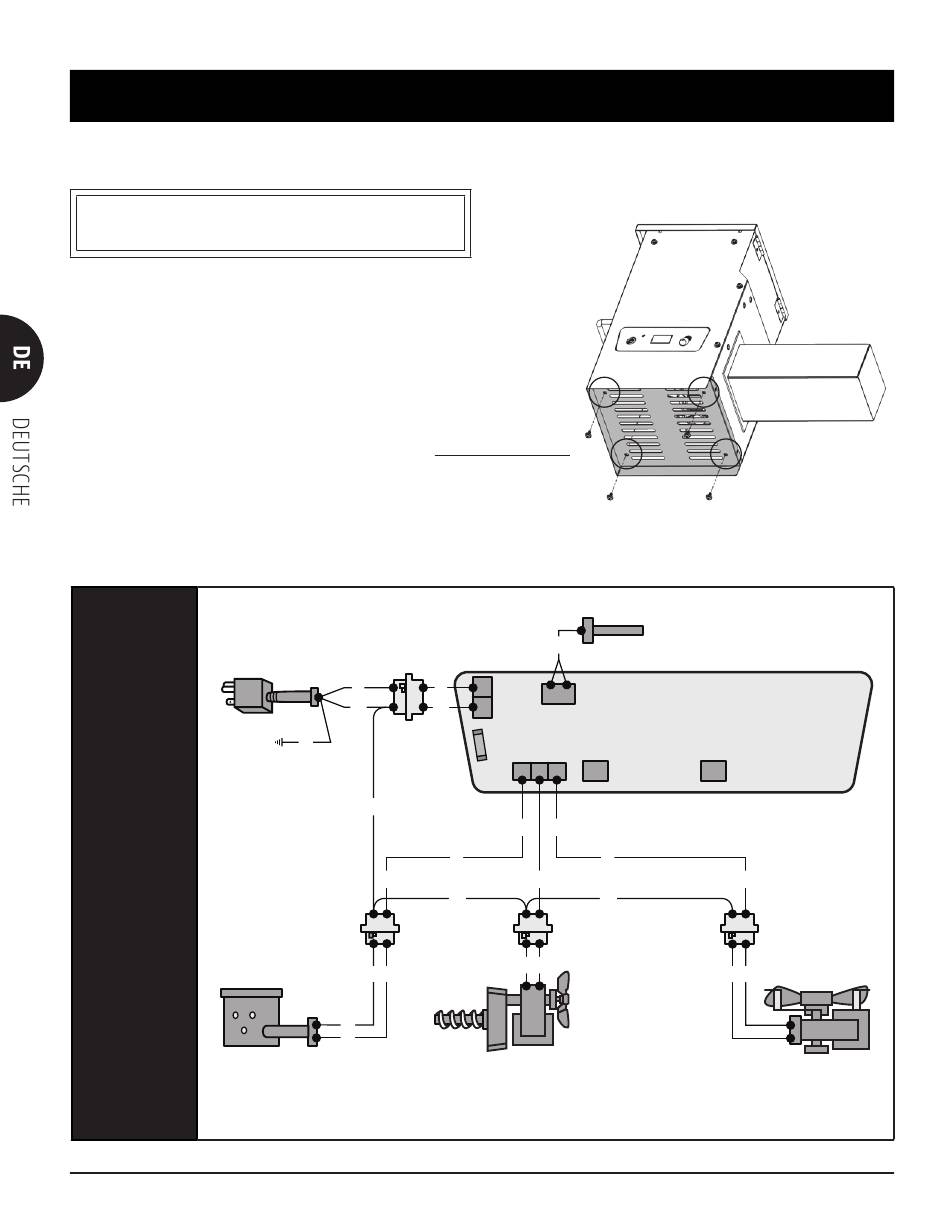

SCHALTPLAN

ENTFERNEN SIE DIE
VIER SCHRAUBEN DER
ZUGANGSABDECKUNG
AUF DER UNTERSEITE
DER EINHEIT
K K
W W
G
ERDUNG
W
P
W W
W
W
ZÜNDER-EINHEIT / HD
HEIZPATRONE 200 W, 230 V,
2,6 A 9,5 MM X 127 MM (0,375" X
5,000")
K
TEMPERATURFÜHLER
MOLEX-STECKER
FLINKE SICHERUNG
5 AMPERE
P Y
P Y
R
W W
R R
FÖRDERSCHNECKE
MOTOR & ZUFÜHRSYS-
TEM 230 V, 50/60 HZ,
0,22 A, 2 U/MIN MOTOR
MESSFÜHLER
GRILL

STEUERPANEL

Y
Y Y
LÜFTER 230 V,
50/60 HZ, 0,1 A, 1
PHASE
