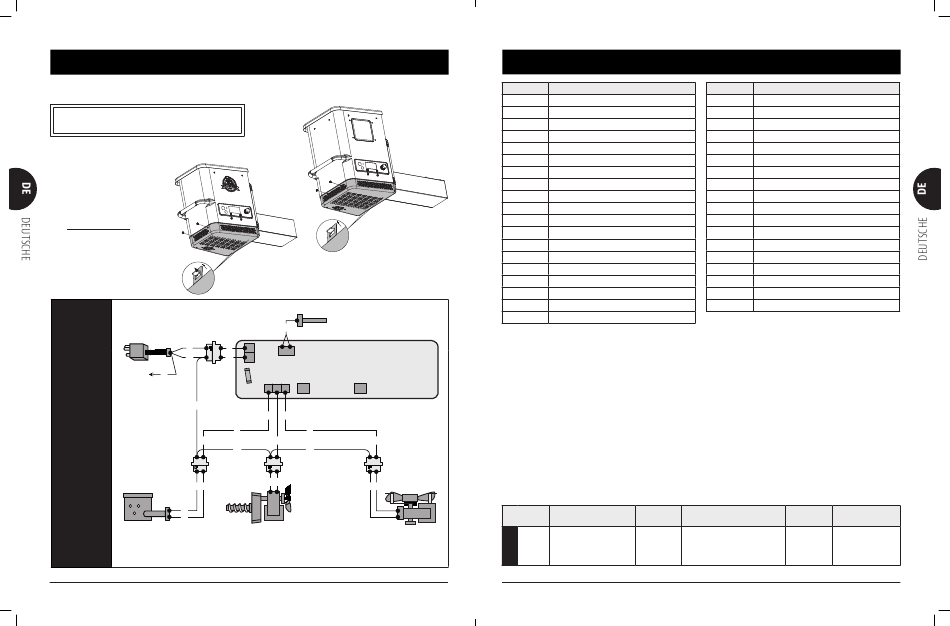

SCHALTPLAN
Das digitale Steuerpanel ist ein diffiziles und wertvolles Stück Technik. Schauen Sie zum Schutz vor Überspannung und
Kurzschlüssen in unten abgebildeten Schaltplan um sicherzustellen, dass Ihre Stromquelle zum Betrieb des Geräts ausreicht.
PB – ELECTRIC REQUIREMENTS
220-240 V, 50 HZ, 250 W, STECKER MIT 3 STIFTEN
HINWEIS: Elektronische Komponenten, die Produktsicherheitstests bestanden haben und von
Zertifizierungsdiensten zertifiziert wurden, besitzen eine Testtoleranz von ± 5-10 Prozent.
ENTFERNEN SIE DIE
ZWEI SCHRAUBEN DER
ZUGANGSABDECKUNG AN DER
SEITE DER PELLETKAMMER.
ÖFFNEN SIE DIE UNTERE
PELLETKAMMER-ABDECKUNG
*PB550G Pelletkammer-Modell
NACH UNTEN UND SCHIEBEN
SIE SIE ZURÜCK, UM SIE VON
DER LASCHE ZU LÖSEN.
BRENN-
STOFFZU-
FUHR-RATE:
GEERDETES NETZKABEL
2 KG/H
VW-1, 105°C/221°F, 18-3 STANDARD CSA
(4,4 LB/H)
K
K
W
W
G
ERDUNG
W
P
W
W
FEUERTOPF
W
INDEX
W
W: WEISS
Y: GELB
ZÜNDER-EINHEIT / HD
P: VIOLETT
HEIZPATRONE
R: ROT
200 W, 230 V,
K: SCHWARZ
0,375" X 5,000"
G: GRÜN
96
*700G /850G / 1150G Pelletkammer-Modell
MESSFÜHLER
GRILL
K
TEMPERATURFÜHLER
MOLEX-STECKER
STEUERPANEL
ELEKTRISCHE
SICHERUNG
P
Y
P
Y
R
Y
W
W
R R
Y
Y
FÖRDERSCHNECKE MO-
LÜFTER
TOR UND ZUFÜHRSYSTEM
50/60HZ, 230V,
30 W, 230 V,
1 PHASE
2 U/MIN MOTOR
PB550G GRILLERSATZTEILE
Teilenummer Beschreibung
1-A
Deckelstopper (x1)
2-A
Deckelgriff (x1)
3-A
Blende Deckelgriff (x2)
4-A
Hauptfass (x1)
5-A
Pelletkammer-Einheit (x1)
6-A
Feuerpfannen-Einstellstange (x1)
7-A
Feuerpfannen-Einstellstangenhalter (x1)
8-A
Feuerpfannenschieber (x1)
9-A
Feuerpfannenhauptblech (x1)
10-A
Linkes Vorderbein (x1)
11-A
Linkes Hinterbein (x1)
12-A
Rechtes Vorderbein (x1)
13-A
Rechtes Hinterbein (x1)
14-A
Linkes vorderes Beinverkleidungsstück (x1)
15-A
Linkes hinteres Beinverkleidungsstück (x1)
16-A
Rad (x2)
17-A
Rechte untere Stützplatte (x1)
18-A
Linke untere Stützplatte (x1)
19-A
Kurze Stützplatte (x2)
MODELL
ZUSAMMENGEBAUTE
GEWICHT
EINHEIT (BxHxT)
DER EINHEIT
1227mm x 1195mm x 868mm
55,7 kg /
PB
PB550G
/ 48,3" x 47" x 34,17"
122,8 lb
Teilenummer Beschreibung
20-A
Vordere/hintere lange Stützplatte (x2)
21-A
Vordere Ablage (x1)
22-A
Halterung der vorderen Ablage rechts (x1)
23-A
Halterung der vorderen Ablage links (x1)
24-A
Fetteimer (x1)
25-A
Tisch rechts (x1)
26-A
Grillrost (x2)
27-A
Warmhalterost (x1)
28-A
Fleischthermomenter (x1)
29-A
Kabelklemmen (x1)
30-A
Netzkabel (x1)
31-A
Schraube (x18)
32-A
Unterlegscheibe (x18)
33-A
Sicherungsscheibe (x18)
34-A
Schraube (x30)
35-A
Radachsenbolzen (x2)
36-A
Radsteckerstift (x2)
37-A
Radunterlegscheibe (x2)
HINWEIS: Aufgrund der kontinuierlichen Produktweiterentwicklung können Teile ohne
Ankündigung geändert werden.
Diagrammdarstellung auf der nächsten Seite.
GARFLÄCHE
TEMPERA-
DIGITALE
TURBEREICH
FUNKTIONALITÄTEN
Zehn
Haupt - 2580,6 cm² / 400 sq. in.
82-260°C /
Temperaturstufen,
Oberes Gitter - 920 cm² / 142,6 sq. in.
Startzyklus,
180-500°F
GESAMT - 3500,6 cm² / 542,6 sq. in.
elektrischer Anzünder
97
