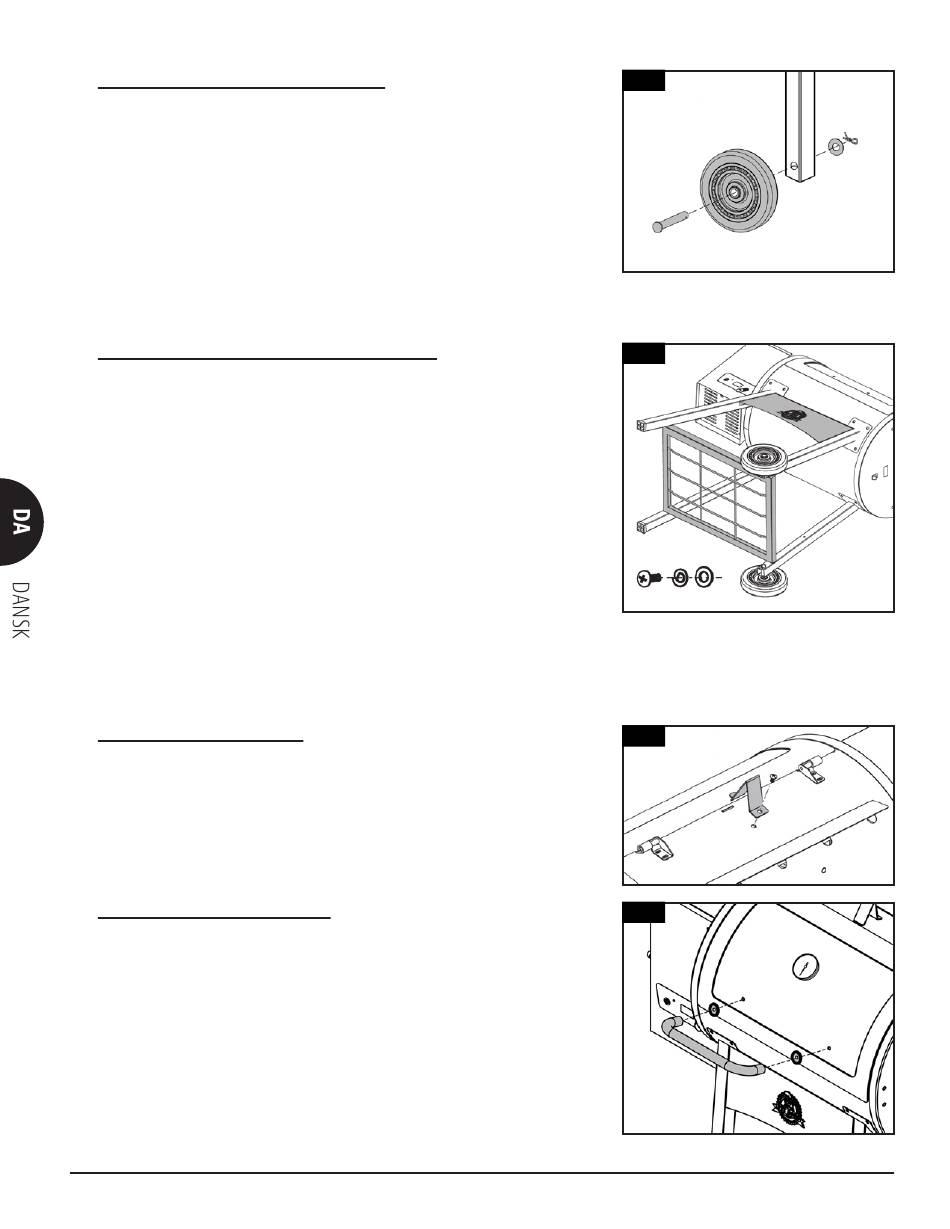

2. MONTERING AF HJULENE PÅ BENENE
Krævede dele:
2 x Hjul (#9)
2 x Hjulsplit (xD)
2 x Hjulspændeskive (xE)
2 x Hjulakselstift (xF)
Montering:
• Fastgør hjulet til benet ved at indføre hjulakselstiften gennem hjulet,
derefter hullet i hjulet og hjulets spændeskive. Fastgør til sidst hjulet
med hjulsplitten. Du kan se rækkefølgen i illustrationen. Gentag
monteringen for det andet ben.

3. MONTERING AF UNDERHYLDE, VOGNPLADE

Krævede dele:
1 x Underhylde (#15)
Vognplade (#13)
1 x
4 x Skrue (#A)
Spændeskive (#B)
4 x
4 x Fjederskive (#C)
4 x Skrue (#G)
Montering:
• Fra bunden skal du fastgøre underhylden til hvert ben ved hjælp af en
skrue, en fjederskive og en spændeskive. Sørg for, at den plane side af
gitterhylden vender opad.
• Montér vognpladen på enhedens to forreste støtteben ved hjælp af
endnu fire skruer. Pladen skal flugte med de to forben, når den er
spændt fast.
• Når hylden er fastgjort, skal du løfte grillen forsigtigt op til stående position.
4. FASTGØRELSE AF LÅGSTOP
Krævede dele:
1 x Lågstop (#3)
Montering:
• Fastgør lågstoppet på toppen af hovedtønden ved hjælp af den
formonterede skrue oven på hovedtønden.
5. MONTERING AF LÅGHÅNDTAG
Krævede dele:
1 x Låghåndtag (#8)
2 x Ring (#7)
Montering:
• Fjern de formonterede skruer fra låghåndtaget. Fra indersiden
af tøndens låg skal du indføre en skrue, så den stikker frem på
ydersiden. Læg en ring over skruen, og skru derefter skruen i hånden
(fra indersiden) ind i låghåndtaget.
• Gentag proceduren for den anden ende af låghåndtaget.
118
2
3
A C B
4
5
G
