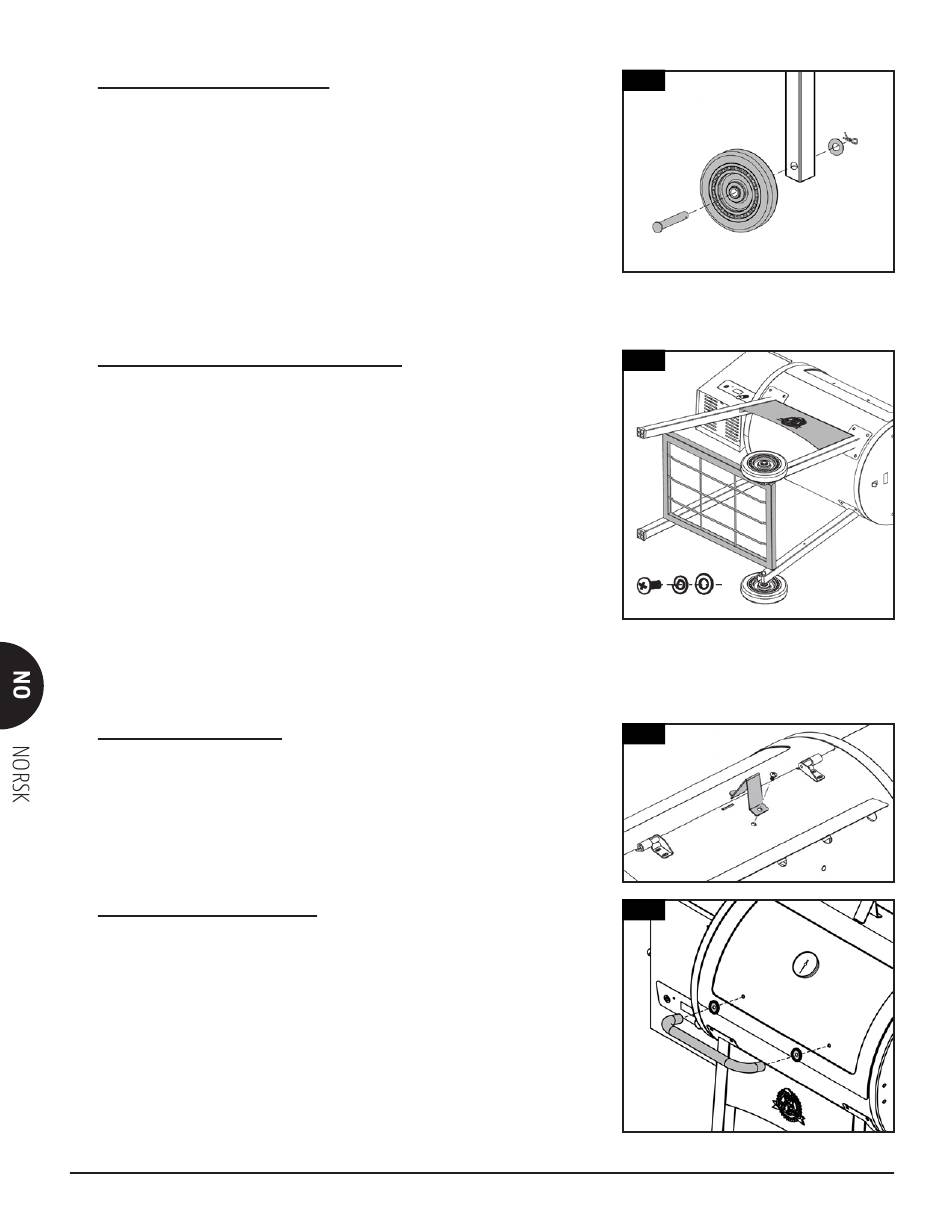

2. MONTERE HJULENE TIL BEINA

Nødvendige deler:
2 x hjul (#9)
2 x hjulsaksesplinter (xD)
2 x hjulskiver (xE)
2 x hjulakselpinner (xF)
Montering:
• Fest hjulet til beinet ved å sette inn hjulakselpinnen gjennom
hjulet, deretter hullet på beinet og hjulskiven, og fest til slutt med
hjulsaksesplinten. Se illustrasjonen for rekkefølge. Gjenta monteringen
for det andre hjulet.

3. MONTERE BUNNHYLLEN, VOGNPLATEN

Nødvendige deler:
1 x bunnhylle (#15)
1 x vognplate (#13)
4 x skruer (#A)
skiver (#B)
4 x
låseskiver (#C)
4 x
4 x skruer (#G)
Montering:
• Fest bunnhyllen til hvert enkelt bein fra undersiden ved hjelp av en skrue,
en låseskive og en skive. Pass på at den flate overflaten på rillehyllen er
vendt oppover.
• Monter vognplaten til de to fremre støttebeina på enheten med fire
skruer til. Platen skal være i flukt med de to fremre beina når den er festet.
• Når hyllen er festet, løfter du grillen forsiktig til stående stilling.

4. FESTE LOKKSTOPPEREN

Nødvendige deler:
lokkstopper (#3)
1 x
Montering:
• Fest lokkstopperen til toppen av hovedsylinderen ved hjelp av den
forhåndsmonterte skruen på toppen av hovedsylinderen.
5. MONTERE LOKKHÅNDTAKET
Nødvendige deler:
lokkhåndtak (#8)
1 x
skruerammer (#7)
2 x
Montering:
• Fjern de forhåndsmonterte skruene fra lokkhåndtaket. Skru inn én
skrue fra innsiden av sylinderlokket som stikker ut på utsiden. Legg
til en skrueramme på skruen, og stram deretter skruen (fra innsiden)
på lokkhåndtaket for hånd.
• Gjenta den samme monteringen på den andre enden av lokkhåndtaket.
162
2
3
A C B
4
5
G
