Elektriskeem - Pit Boss PB700FBW2 Montage- Und Betriebsanleitung

Digitaalne juhtpaneelisüsteem on keeruline ja väärtuslik tehnika. Kaitseks ülepingete ja lühiste eest vaadake allolevat
elektriskeemi, et veenduda toiteallika piisavuses seadme tööks.
PB – ELEKTRINÕUDED
220-240 V, 50 HZ, 250 W, 3-HARULINE MAANDATUD PISTIK
MÄRKUS. Elektrikomponendid, mis on läbinud tooteohutuse katsetuse ja sertifitseerimise,
vastavad katsetaluvusele ± 5-10 protsenti.
KÜTUSE
NIMITARVE:
MAANDATUD TOITEJUHE
1,12 KG/H
(2,48 NAELA/H)
TULEKOLLE
REGISTER
W : VALGE
Y : KOLLANE
P : VIOLETNE
R : PUNANE
K : MUST
G : ROHELINE
240

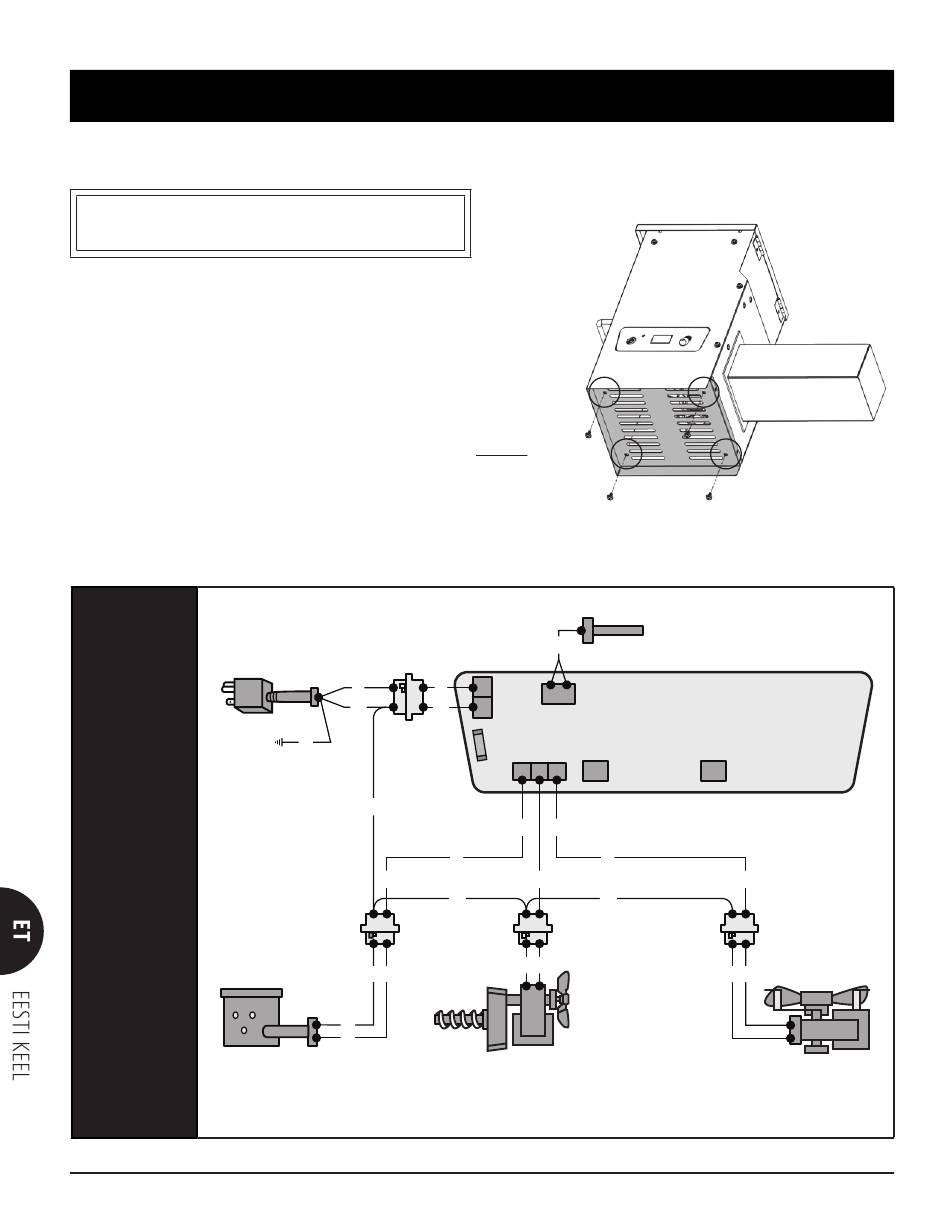

ELEKTRISKEEM

LEIDKE JA EEMALDAGE
PÄÄSUPANEELI NELI
KRUVI SEADME ALL
K K
W W
G
MAANDUS
W
P
W W
W
W
SÜÜTESEADMEKOOST / HD
KASSETTKUUMUTI 200 W,
230 V, 2,6 A 9,5 MM X 127 MM
(0,375 TOLLI X 5,000 TOLLI)
K
TEMPERATUURIANDURI
MOLEX-PISTIKUD
KIIRKAITSE 5 A
P Y
P Y
R
W W
R R
TIGUKONVEIERI MOOTOR JA
ETTEANDESÜSTEEM 230 V,
50/60 HZ, 0,22 A, 2 P/MIN
MOOTOR
GRILLI SOND
JUHTPANEEL
Y
Y Y
TÕMBEVENTILAATOR
230 V, 50/60 HZ, 0,1 A,
1 FAAS
