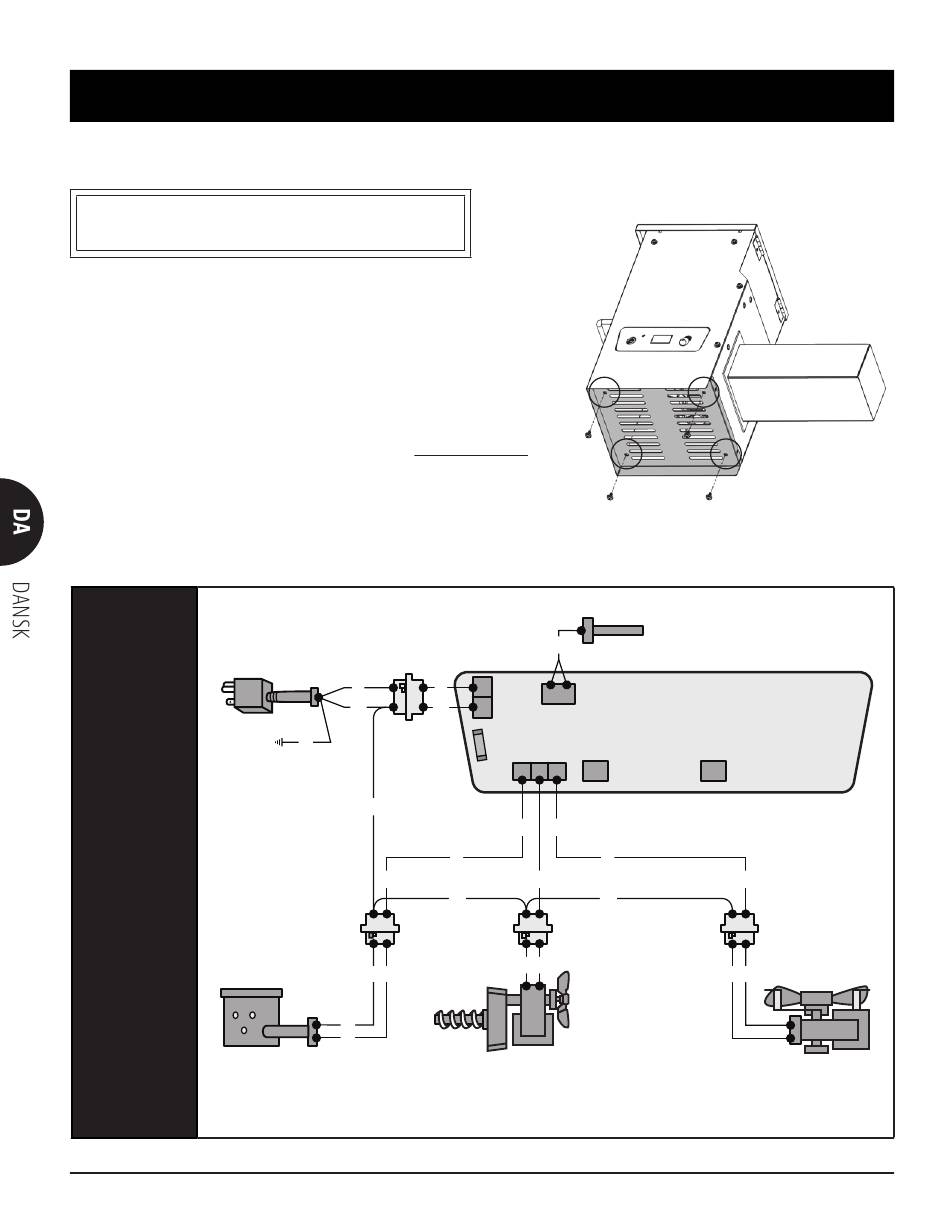

Strømskema; Kontrolpanel - Pit Boss PB700FBW2 Montage- Und Betriebsanleitung

Det digitale kontrolpanel er et avanceret og værdifuldt stykke teknologi. Angående beskyttelse mod overspænding og kortslutning
skal du se strømskemaet nedenfor for at sikre, at strømkilden er tilstrækkelig til at drive enheden.
PB – STRØMKRAV
220-240 V, 50 HZ, 250 W, 3-BENET, JORDFORBUNDET STIK
BEMÆRK: Elektriske komponenter, der har bestået produktsikkerhedstests og certificeringsprocedurer,
opfylder en testtolerance på ± 5-10 %.
HASTIGHED
FOR BRÆND-
JORDFORBUNDET
SELSINDTAG:
STRØMLEDNING
1,12 KG/T
(2,48 LB/T)
BRÆNDKAR
INDEKS
W : HVID
Y : GUL
P : LILLA
R : RØD
K : SORT
G : GRØN
130
STRØMSKEMA
FIND OG FJERN DE
FIRE SKRUER PÅ
ADGANGSPANELET PÅ
UNDERSIDEN AF ENHEDEN
K K
W W
G
JORDFORBINDELSE
W
P
W W
W
W
TÆNDERENHED/HD-
VARMEPATRON 200 W,
230 V, 2,6 A, 9,5 X 127 MM
(0,375 X 5,000")
K
TEMPERATURMÅLERS
MOLEX-STIK
HURTIGTVIRKENDE
SIKRING 5 A
P Y
P Y
R
W W
R R
PILLEINDFØRINGSSNEGLS
MOTOR OG
FØDERSYSTEM 230 V,
50/60 HZ, 0,22 A, 2 O/MIN.
GRILLTERMOMETER

KONTROLPANEL

Y
Y Y
LUFTINDTAGSBLÆSER
230 V, 50/60 HZ, 0,1 A,
1-FASET
