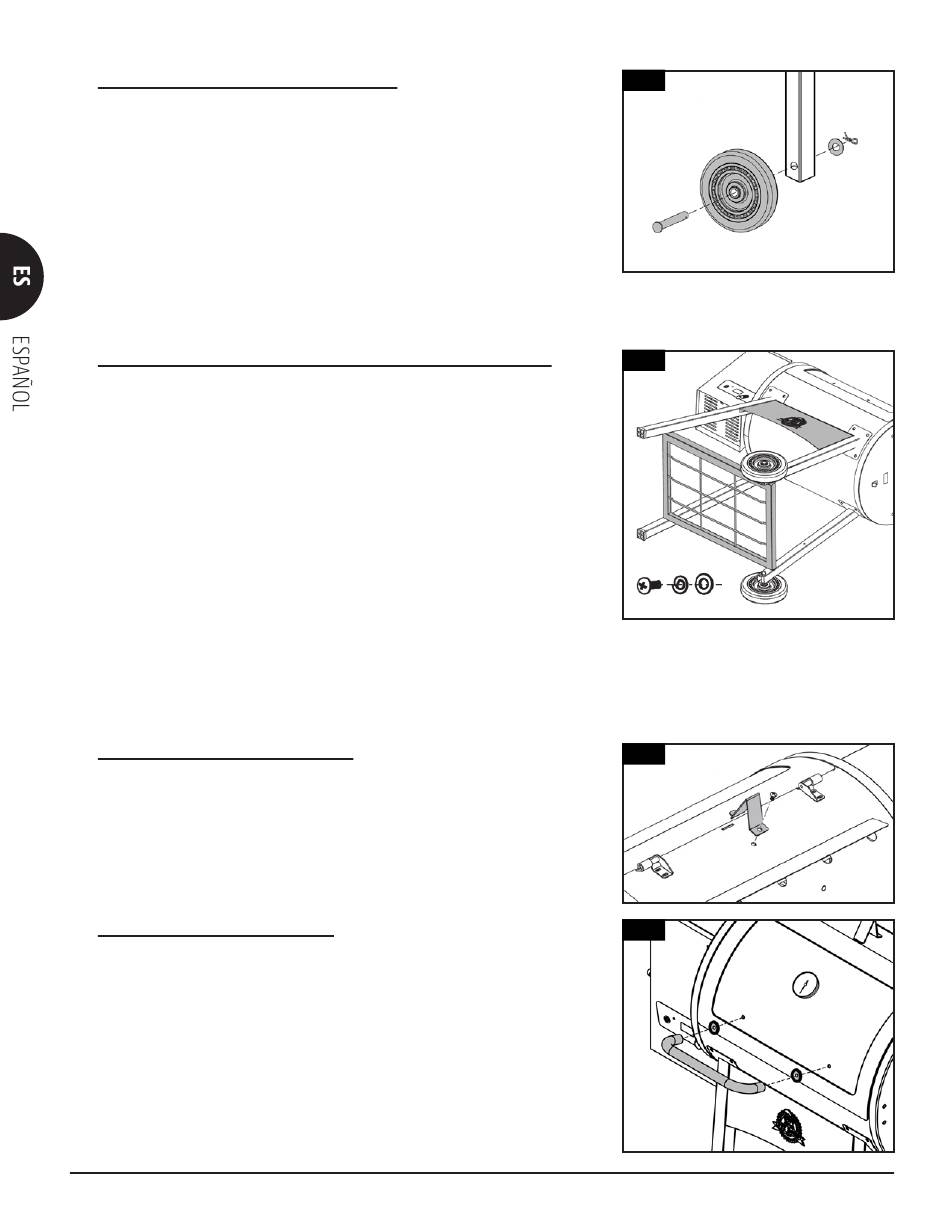

2. MONTAJE DE LAS RUEDAS A LAS PATAS
Piezas necesarias:
2
Ruedas (N. º 9)
2
Clavijas de rueda ( N. º D)
Arandelas de rueda ( N. º E)
2
Clavijas de eje de rueda ( N. º F)
2
Instalación:
•
Acople la rueda a la pata insertando la clavija de eje de la rueda a través
de la rueda, el orificio de la pata, la arandela de la rueda y, por último,
fíjela con la clavija de la rueda. Consulte el orden en la ilustración de las
notas. Repita la instalación para la otra rueda.
3. INSTALACIÓN DEL ESTANTE INFERIOR, PLACA DEL CARRITO
Piezas necesarias:
1
estante inferior (N. º 15)
1
Placa del carrito (N. º 13)
4
Tornillos (N. º A)
Arandela (N. º B)
4
Arandelas de retención (N. º C)
4
4
Tornillos (N. º G)
Instalación:
•
Desde abajo, fije el estante inferior a cada pata mediante un tornillo,
arandela de retención y arandela. Asegúrese de que la superficie más
plana del estante de la rejilla mire hacia arriba.
•
Instale la placa del carrito en las dos patas de soporte delanteras
frontales de la unidad utilizando otros cuatro tornillos. La placa debe
estar alineada con las dos patas frontales una vez fija en su sitio.
•
Una vez que el estante esté fijo, ponga de pie cuidadosamente la barbacoa.
4. FIJACIÓN DEL TAPÓN DE LA TAPA
Piezas necesarias:
Tapón de la tapa (N. º 3)
1
Instalación:
•
Fije el tapón de la tapa encima del tambor principal mediante el tornillo
preinstalado en la parte superior del tambor principal.
5. MONTAJE DEL ASA DE LA TAPA
Piezas necesarias:
Asa de la tapa (N. º 8)
1
2
aros (N. º 7)
Instalación:
•
Quite los cuatro tornillos preinstalados del asa de la tapa. Desde dentro de
la tapa del tambor, inserte un tornillo hasta que sobresalga hacia el exterior.
Añada un aro al tornillo y apriételo a mano (desde dentro) en el asa de la tapa.
•
Repita la misma instalación para el otro extremo del asa de la tapa.
52
2
3
A
C B
4
5
G
