Elementy produktu znajdują się w różnych miejscach opakowania transportowego, także pod grillem. Po wyjęciu grilla,
jego części i sprzętu w opakowaniu blisterowym z ochronnego opakowania transportowego, sprawdź ich stan. Przed montażem
usuń wszystkie wewnętrzne i zewnętrzne fragmenty opakowania grilla, a następnie przejrzyj wszystkie elementy i upewnij się,
że pokrywają się z listą części. W przypadku braku lub uszkodzenia jakiejkolwiek części, nie podejmuj żadnych prób demontażu
lub modyfikacji. Gwarancja nie obejmuje szkód powstałych w trakcie transportu. Skontaktuj się ze sprzedawcą lub z działem
obsługi klienta Pit Boss, by uzyskać części: Od poniedziałku do niedzieli, 4-20 PST (EN/FR/ES).
service@pitboss-grills.com | Bezpłatna infolinia: 1-877-303-3134 | Bezpłatny faks: 1-877-303-3135
WAŻNE: Dla ułatwienia instalacji warto skorzystać z pomocy innej osoby podczas montażu tego urządzenia
(nie jest to jednak konieczne).
Narzędzia potrzebne do montażu: wkrętak i poziomica. Narzędzia nie wchodzą w skład zestawu.
WAŻNE: Zaleca się dokładne przeczytanie każdego kroku przed rozpoczęciem montażu zgodnego z instrukcją.
Nie dokręcaj śrub całkowicie, dopóki dla danego kroku nie zostaną zainstalowane wszystkie śruby. Przy instalacji
elementów połączonych, takich jak podkładka zabezpieczająca i podkładka należy zwrócić uwagę, by podkładka
zabezpieczająca znajdowała się bliżej łba śruby.

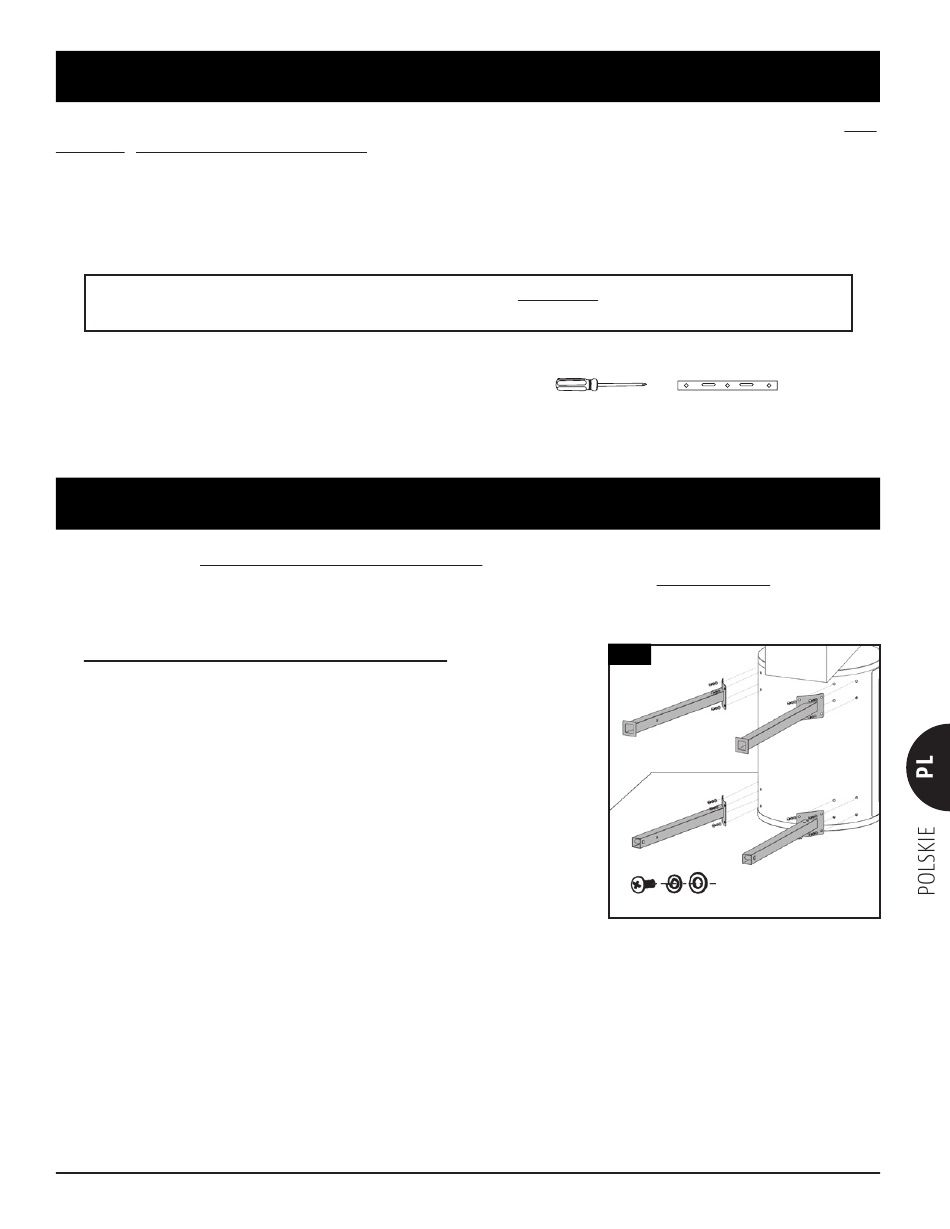

1. MOCOWANIE NÓG DO KORPUSU BECZKOWEGO
Wymagane części:
korpus beczkowy (#6)
1 x
nogi nieruchome (#10)
2 x
2 x nogi na kółkach (#11)
16 x śrub (#A)
16 x podkładek zabezpieczających (#C)
podkładek (#B)
16 x
Montaż:
• Umieść na podłodze kawałek kartonu, by ochronić powierzchnię
sprzętu przed zarysowaniem. Na kartonie połóż na boku korpus
beczkowy, tak by zbiornik był skierowany ku górze.
• Zamontuj jedną nogę z kółkami do korpusu beczkowego, w części
znajdującej się od strony podłogi, za pomocą czterech śrub, podkładek
i podkładek zabezpieczających, korzystając z czterech przygotowanych
otworów. Powtórz te kroki dla drugiej nogi z kółkami.
UWAGA: Dwa przygotowane otwory na nogach pozostają niewykorzystane.
• Zamontuj jedną nogę nieruchomą do korpusu beczkowego od strony
zbiornika za pomocą czterech śrub, podkładek zabezpieczających
i podkładek, korzystając z czterech wcześniej wywierconych otworów.
Powtórz te kroki dla drugiej nogi nieruchomej.
PRZYGOTOWANIE DO MONTAŻU
INSTRUKCJE MONTAŻU
1
A C B
