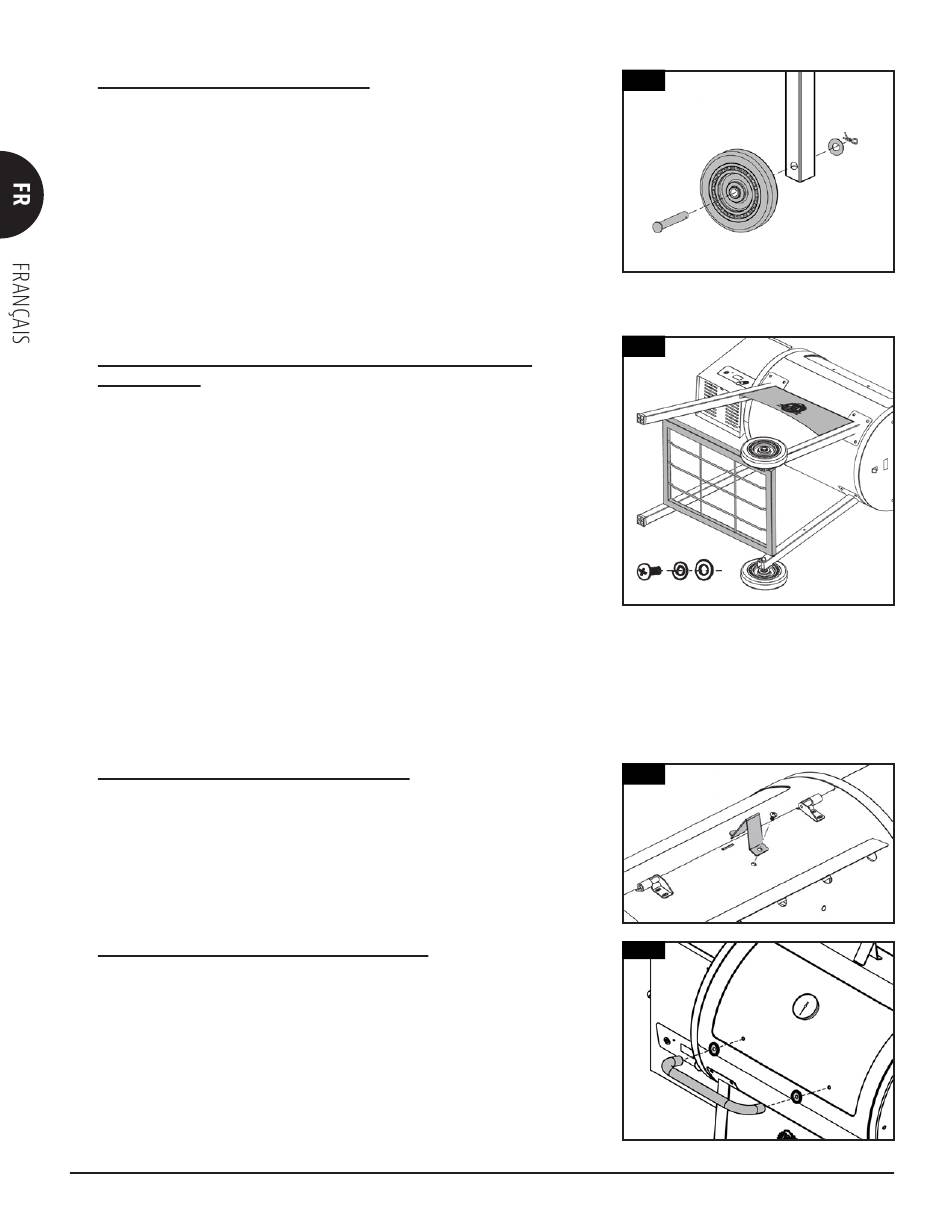

2. MONTAGE DES ROUES SUR LES PIEDS
Pièces nécessaires :
2
x
Roue (n° 9)
2
x
Goupille bêta pour roue ( n° D)
Rondelle pour roue ( n° E)
2
x
Goupille cannelée pour roue ( n° F)
2
x
Installation :
•
Reliez la roue au pied en insérant la goupille cannelée dans la roue, dans le
trou du pied, puis dans la rondelle de blocage et attachez le tout avec une
goupille bêta. Référez-vous à l'illustration pour consulter l'ordre. Répétez le
processus pour l'autre roue.
3. INSTALLATION DE L'ÉTAGÈRE INFÉRIEURE ET DE LA PLAQUE
DU CHARRIOT
Pièces nécessaires :
1
x
Étagère inférieure (n° 15)
1
x
Plaque du charriot (n° 13)
Vis (n° A)
4
x
Rondelle de blocage (n° C)
4
x
4
x
Rondelle (n° B)
4
x
Vis (n° G)
Installation :
•
En passant dessous, attachez l'étagère inférieure à chaque pied à l'aide de
vis, de rondelles de blocages et de rondelles. Veillez à ce que la surface la
plus plate de la grille soit tournée vers le haut.
•
Installez la plaque du charriot sur les deux pieds de support avant de
l'appareil à l'aide de quatre autres vis. La plaque sera alignée avec les deux
pieds avant une fois attachée.
•
Une fois l'étagère attachée, placez précautionneusement le gril en position verticale.
4. ATTACHEMENT DU BUTOIR DU COUVERCLE
Pièces nécessaires :
1
x
Butoir pour couvercle (n° 3)
Installation :
•
Attachez le butoir pour couvercle en haut du corps principal à l'aide des vis
préinstallées, situées en haut du corps principal.
5. ASSEMBLAGE DE LA POIGNÉE DU COUVERCLE
Pièces nécessaires :
1
x
Poignée pour couvercle (n° 8)
2
x
Bague (n° 7)
Installation :
•
Retirez les vis préinstallées de la poignée du couvercle. Via l'intérieur du couvercle
du corps, insérez une vis afin qu'elle dépasse de l'autre côté. Ajoutez une bague
sur la vis, puis serrez-la à la main (par l'intérieur) dans la poignée du couvercle.
•
Répétez le processus pour l'autre extrémité de la poignée du couvercle.
30
2
3
A
C B
4
5
G
