Installation und Montage
5.2.6

Externe Laserabschaltung (optional)

Steckverbinder Multifunktionsbuchse, siehe Abb. 9, Anschlussbelegung, siehe Abb. 10.

Funktion

- Laser on: Spannung zwischen +Laser on/off und –Laser on/off 2,8 V ... 31 V, I < 5 mA
- Laser off: Spannung zwischen +Laser on/off und –Laser on/off < 0,8 V oder offen
Variante 1 Variante 2
9
TTL o.
3
HTL
Laser off:
U < 0,8 V
OUT
Laser on:
2,8 V < U < 30 V
OUT
1
2

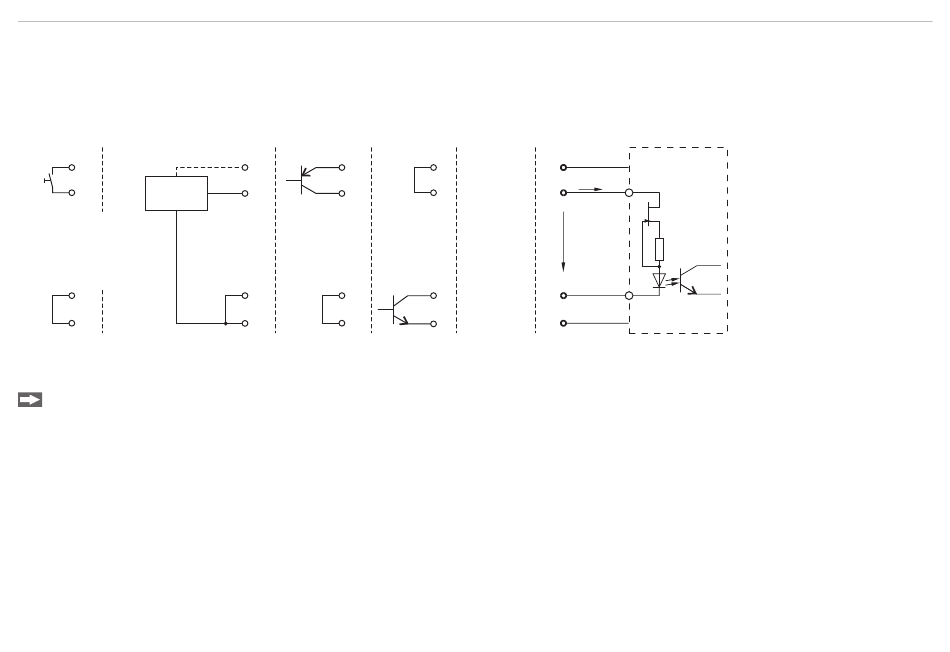

Abb. 16 Möglichkeiten für die externe Laserabschaltung
Verwenden Sie einen seriellen Schlüsselschalter im Steuerkreis der Laserabschaltung.
Mit Spannungen < 0,8 V zwischen Pin 3 und Pin 1 ist der Laser abgeschaltet. Es ist kein externer Widerstand zur Strombegrenzung
erforderlich. Für permanent Laser on Pin 1 mit 2 und Pin 3 mit 9 verbinden.
Die externe Laserabschaltung ist als Hardwarelösung realisiert und hat höchste Priorität. Der Laser kann zusätzlich auch per Software
abgeschaltet werden.
scanCONTROL 30xx
Variante 3 Variante 4
9 9
U PNP
OUT
3 3
1 1
2 2
PCR3000-x
+U
9 9
rot
ca. 5 mA
weiß
3 3
max.
30 V
1 1
braun
NPN
Masse
blau
2 2
scanCONTROL
B
30xx
