Abschattungen

- Empfänger: Hinter steilen Kanten kann die Laserlinie komplett oder teilweise verschwinden.
Der Empfänger „sieht" dann diese Bereiche nicht.
- Laserlinie: Die Fächerform der Laserlinie führt zwangsläufig zu teilweise Abschattungen an senkrechten Kanten. Um diese Bereiche
sichtbar zu machen, hilft nur die Veränderung der Sensor- oder Objektposition.
Generell gilt, dass Messobjekte mit steilen Kanten mit der Lasertriangulation nicht hundertprozentig erfasst werden können. Die feh-
lenden Bereiche können nur mittels geeigneter Software ergänzt bzw. interpoliert werden.
Abschattung des
Empfängers

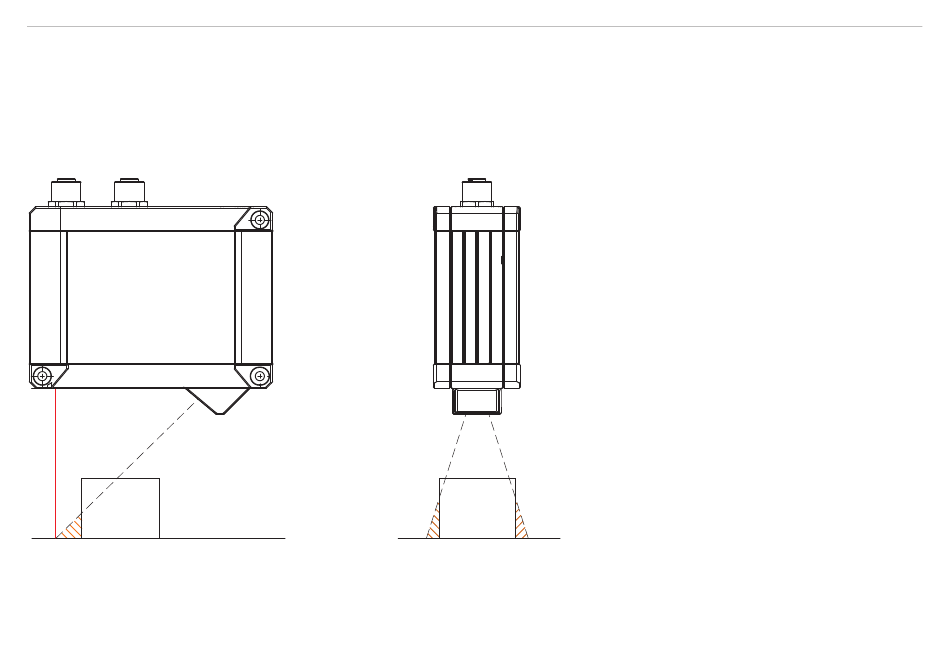

Abb. 24 Abschattungen
scanCONTROL 30xx
Abschattung der
Laserlinie
