Installation und Montage
5.2.4 Schalteingänge
Steckverbinder Multifunktionsbuchse, siehe Abb. 9, Anschlussbelegung, siehe Abb. 10.
Variante 1 Variante 2
Transistor Schalter
4 4
NPN
6
8
5
7 7
GND

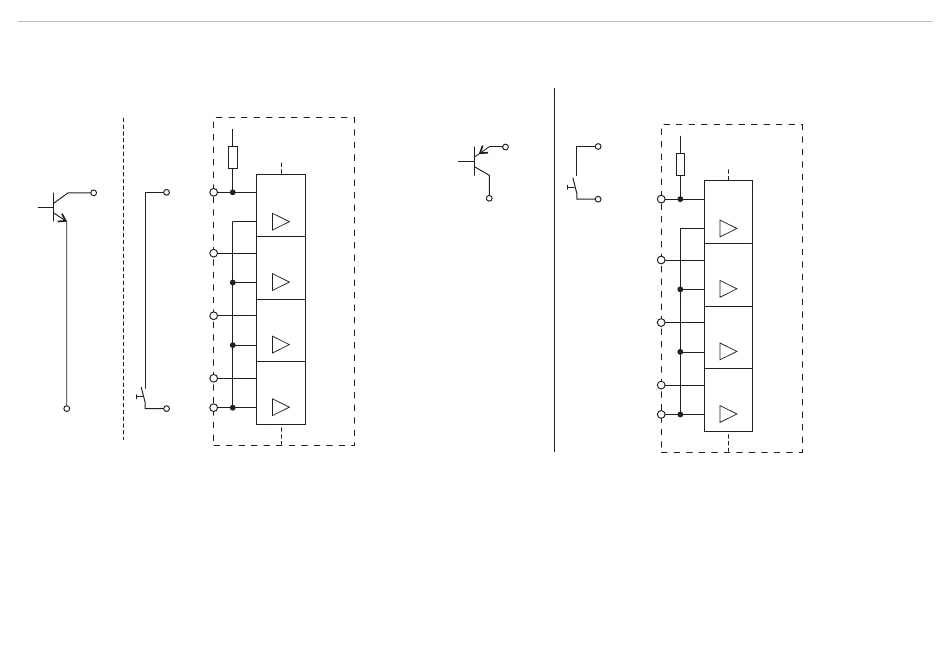

Abb. 13 Pull-up
Die Schalteingänge In1 bis In4 können zur Triggerung oder zum Anschluss eines Encoders verwendet werden. Alle Schalteingänge
sind gleich aufgebaut. Die verwendeten Schaltkreise enthalten eine interne Potentialtrennung (Isolation). Die Eingänge sind galva-
nisch getrennt von GND und Laser on/off .
Alle Schalteingänge haben einen gemeinsamen Masseanschluss (GND-In), welcher mit der externen Masse (Synchron- oder Trigger-
quelle bzw. anderes Gerät) zu verbinden ist.
scanCONTROL 30xx
+U
scanCONTROL
i
30xx
10 kOhm
In 1
In 2
In 3
In 4
GND
Isolation
Variante 2
Variante 1
Schalter
Transistor
24V
24V
5V 5V
PNP
4
4
Abb. 14 Pull-down
GND
scanCONTROL
30xx
10 kOhm
4 In 1
6 In 2
In 3
8
5 In 4
7
GND
Isolation
