Installation und Montage
5.2.5

Ethernet-Anschluss

Steckverbinder „Ethernet", siehe Abb. 9.
Der Ethernet-Anschluss ist die Standardverbindung zum PC.
Der Sensor unterstützt die Übertragung sowohl mit 100 Mbit als auch mit 1 Gbit.
RJ45 Stecker
Pin-Nr. Farbe Schaltlitze SCR3000A-x
1 Weiß (orange)
2 Orange
3 Weiß (grün)
4 Blau
5 Weiß (blau)
6 Grün
7 Weiß (braun)
8 Braun

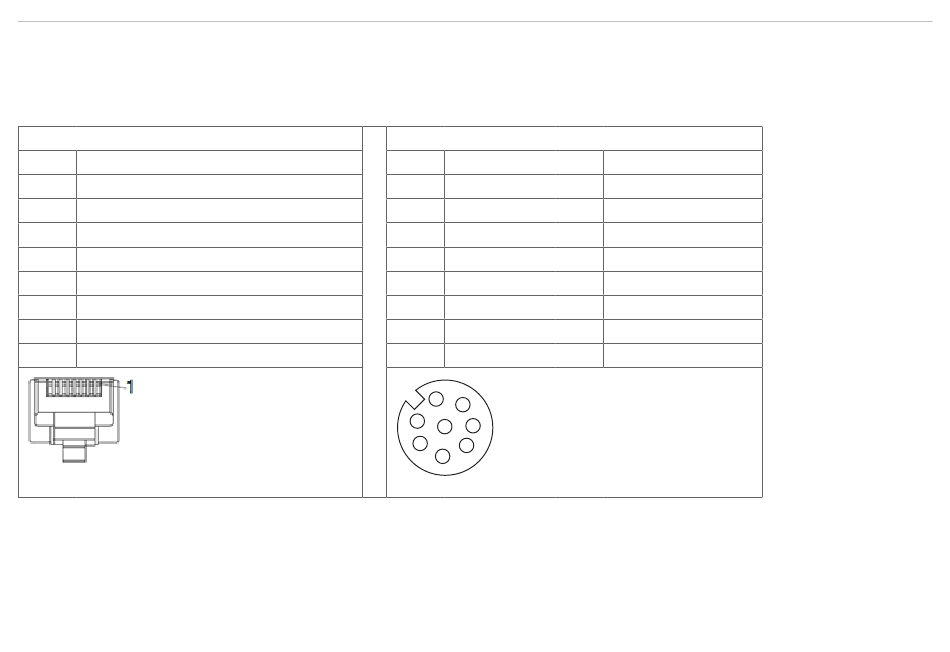

Abb. 15 Anschlussbelegung Ethernet-Anschluss
scanCONTROL 30xx
Ansicht: Stiftseite
Kabelstecker
8-pol. Schraubstecker (Sensorseite)
Pin-Nr. 100BaseTX
5 Tx+
6 Tx-
8 Rx+
1
2
7 Rx-
3
4
Ansicht: Lötseite (Kabel)
2
Schraubstecker (A-Kodiert)
3
1
8
4
7
5
6
1000BaseT
D1+
D1-
D2+
D3+
D3-
D2-
D4+
D4-
