2D/3D Output Unit
Ohne Hutschiene kann eine robuste Montage nicht gewährleistet werden. Stellen Sie sicher, dass die einzelnen Bausteine sicher in
der Hutschiene eingerastet sind.
Schließen Sie den Bus mit der Bus-Endklemme ab, siehe Abb. 25.
Beschreibung der einzelnen Komponenten der 2D/3D Output Unit, siehe Kap. 7.4, sowie in den jeweiligen Datenblättern und Handbü-
chern im Dokumentationsumfang scanCONTROL Configurations Tools.
7.2 Versorgungsspannung anschließen
L1
L2
L3
N
PE

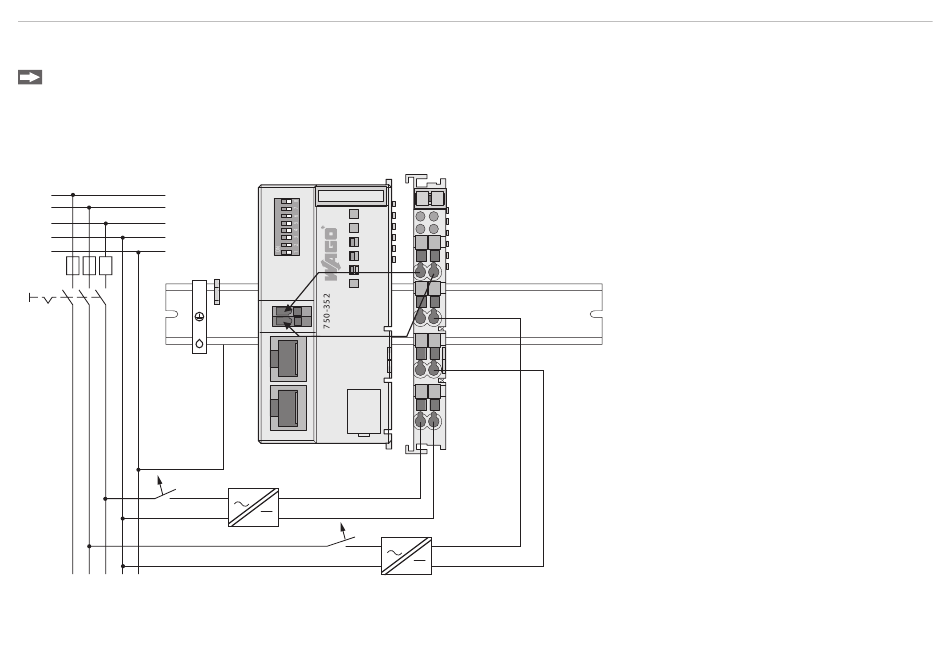

Abb. 26 Getrennte Netzteile für die System- und die Feldversorgung (Ethernet)
Nach der Montage müssen die notwendigen Verdrahtungen vorgenommen werden.
scanCONTROL 30xx
8
LINK
ETHERNET
ACT 1
LINK
ON 2
ACT
MS
1
NS
0: WBM
255: DHCP
I/O
24V
X3
0V
X
1
X
2
OU-Feldbus-Koppler
Versorgung
230 V
- System
24 V
230 V
24 V
13 14
A
C
B OU-Filtermodul
D
+ Ñ
+ +
- -
-
+
750-626
Versorgung
- Feld
Digital-Ausgangs-
klemmen benötigen,
abhängig vom
Modultyp, eine
Feldversorgung von
5 VDC oder 24 VDC.
