6.4 Hinweise für den Betrieb
6.4.1

Messfeldauswahl

Der optische Aufbau des Sensors erfüllt die sogenannte „Scheimpflug-Bedingung", die für eine optimale Abbildung über den gesam-
ten Messbereich sorgt. Dabei wird der Messbereich auf eine rechteckige Sensormatrix abgebildet.
Die genauen Werte für den Standardmessbereich entnehmen Sie bitte dem Kalibrierprotokoll Ihres Sensors. Eine geringfügige
Bereichsverschiebung des Messfeldes ist möglich und abhängig vom Sensor.
Die verwendete Sensormatrix im scanCONTROL 30xx unterstützt das Auslesen eines eingeschränkten Messfeldes.
scanCONTROL 30x0 Sensoren können bis zu 10.000 Profile, scanCONTROL 30x2 bis zu 5000 Profile pro Sekunde erfassen.
Die tatsächliche Messgeschwindigkeit ist dabei abhängig von zwei grundlegenden Faktoren:
Faktor 1. Anzahl der auf der Sensormatrix ausgewerteten Zeilen. Hierfür gilt folgende Berechnung:
Bildrate =
Aufrunden (33.25 + (Zeilen + 3) * 2.6875)
Anzahl Zeilen
Max. Frequenz
Region of Interest im
High Resolution oder
High Dynamic Range
Modus (HDR)
Region of Interest im
High Speed Modus

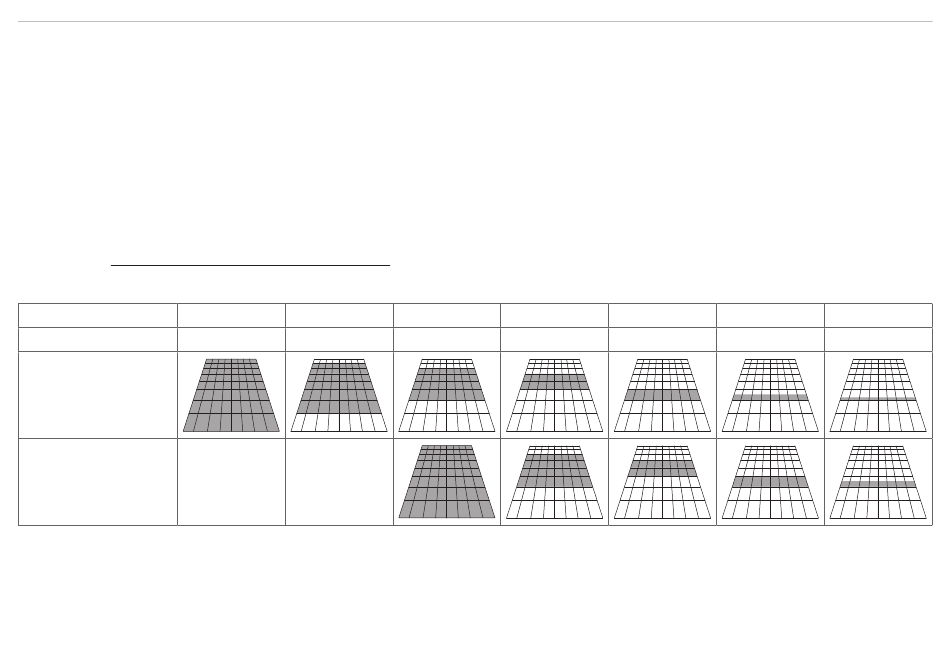

Abb. 17 Beispiele für Profilfrequenzen LLT30x0
Die Anzahl der ausgewerteten Zeilen auf der Sensormatrix ist die festgelegte Vereinigung der abgedeckten Zeilen im Region of
Interest 1 und Region of Interest 2.
Wird der Sensor im High-Speed-Modus verwendet, wird nur noch jede zweite Zeile für die Auswertung verwendet. Demnach ist die
Anzahl der durch das ROI (Region of Interest) abgedeckten Zeilen durch zwei geteilt.
scanCONTROL 30xx
1 MHz
1088 816
337 Hz 447 Hz
544 272
664 Hz 1293 Hz
136 68
2457 Hz 4444 Hz
34
7518 Hz
