Funktion, Technische Daten

3. Funktion, Technische Daten
3.1

Kurzbeschreibung

3.1.1

Messprinzip

Der Sensor scanCONTROL 30xx arbeitet nach dem Prinzip der opti-
schen Triangulation (Lichtschnitt):
- Über eine Linien-Optik wird eine Laserlinie auf die Messobjekt-
oberfläche projiziert.
- Das diffus reflektierte Licht dieser Laserlinie wird über eine hoch-
wertige Optik auf eine Sensormatrix abgebildet und zweidimensi-
onal ausgewertet.
Die Laser-Linien-Triangulation entspricht im Prinzip der Triangulation
eines Laserpunktes, jedoch werden bei der Messung eine Reihe
von Zeilen gleichzeitig mittels der Laserlinie belichtet. Neben der
Abstandsinformation (Z-Achse) wird auch die exakte Position eines
jeden Punktes auf der Laserlinie (X-Achse) erfasst und vom System
ausgegeben.
3.1.2

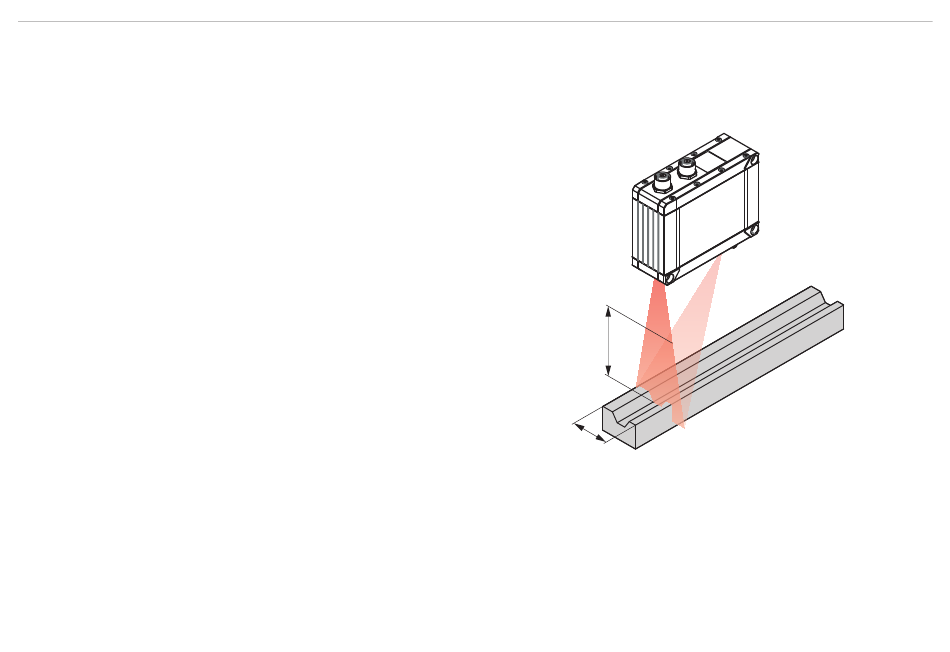

Systemaufbau

Das Messsystem scanCONTROL 30xx ist ein kompakter Sensor mit integriertem Controller. Alle notwendigen Bestandteile sind in
einem Gehäuse vereint.
scanCONTROL 30xx
Messbereich
z-Achse
(Profilhöhe)
Messbereich
x-Achse (Profilbreite)
