Installation und Montage
(2)

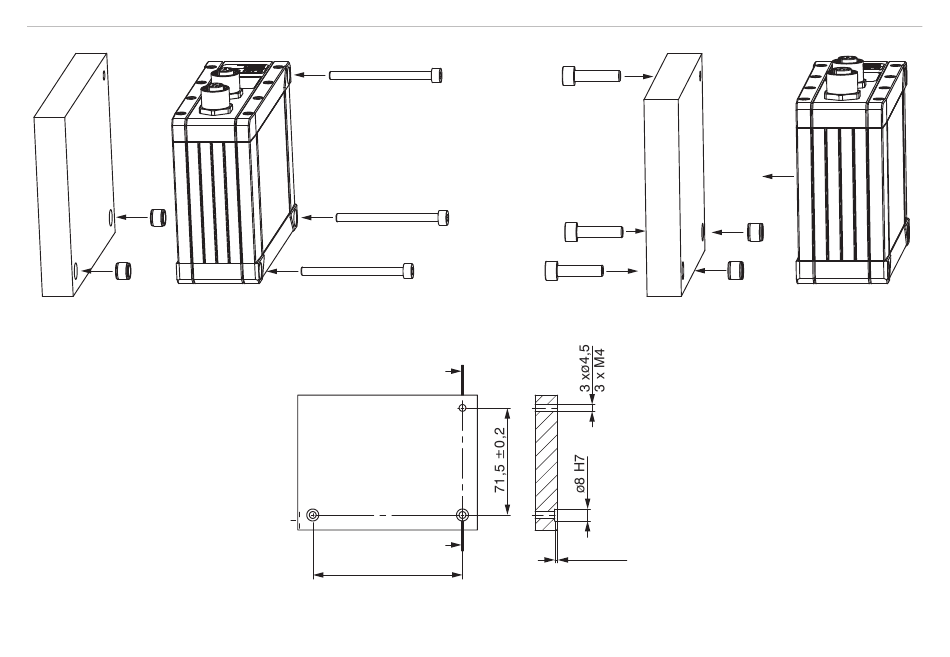

Abb. 2 Montagebeispiel Durchsteckverschraubung
Durchsteckverschraubung:
- 3 Gewindebohrungen M4
mit Zentrierelement:
- zusätzlich 2 Zylindersenkungen
8H7 Tiefe 1,8 - 2 mm
scanCONTROL 30xx
(1)
(1) Schraube M4
(2) Zentrierelement
100 ±0,2
Abb. 4 Maßzeichnung Montagebohrungen,
Maße in mm, nicht maßstabsgetreu
(1)
(1) Schraube M5
(2) Zentrierelement
Abb. 3 Montagebeispiel direktes Anschrauben
Direktes Anschrauben:
- 3 Bohrungen ø 5,5
mit Zentrierelement:
- zusätzlich 2 Zylindersenkungen 8H7
Tiefe 1,8 - 2 mm
1,9 ±0,1
(2)
