Montage und Installation
5.2.6
Steckverbinder Multifunktionsbuchse, siehe
Funktion
- Laser on: Spannung zwischen +Laser on/off und –Laser on/off 2,8 V ... 31 V, I < 5 mA
- Laser off: Spannung zwischen +Laser on/off und –Laser on/off < 0,8 V oder offen
Variante 1

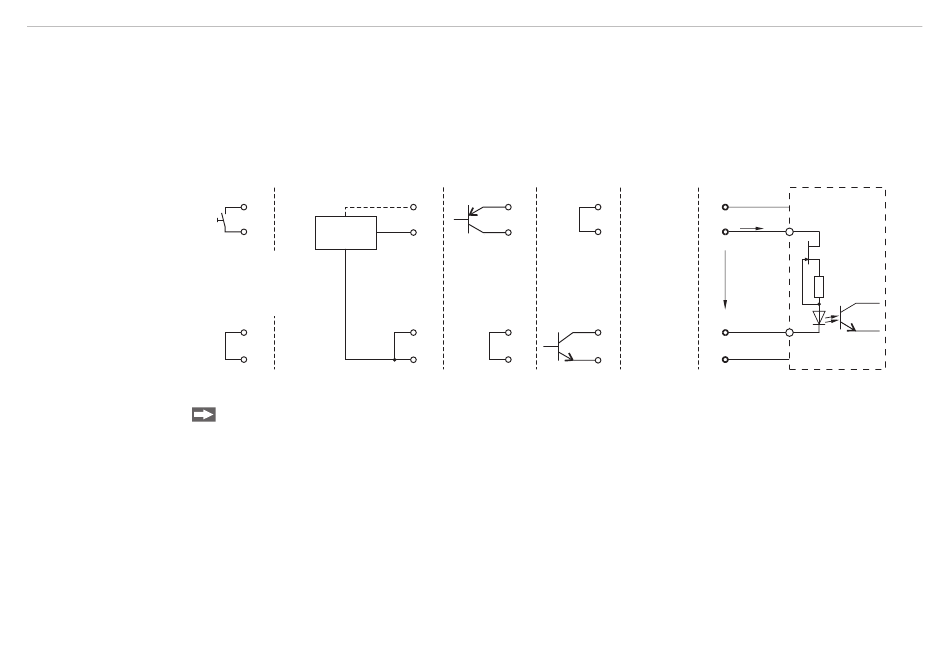

Abb. 13 Möglichkeiten für die externe Laserabschaltung
Mit Spannungen < 0,8 V zwischen Pin 3 und Pin 1 ist der Laser abgeschaltet. Es ist kein externer Widerstand
zur Strombegrenzung erforderlich. Für permanent Laser on Pin 1 mit 2 und Pin 3 mit 9 verbinden.
Die externe Laserabschaltung ist als Hardwarelösung realisiert und hat höchste Priorität. Der Laser kann
zusätzlich auch per Software abgeschaltet werden.
scanCONTROL 25xx

Externe Laserabschaltung (optional)

Variante 2
9
U
TTL o.
3
OUT
HTL
Laser off:
U < 0,8 V
OUT
Laser on:
2,8 V < U < 30 V
OUT
1
2
Verwenden Sie einen seriellen Schlüsselschalter im Steuerkreis der Laserabschaltung.
Abb. 7, Anschlussbelegung, siehe
Variante 3 Variante 4
9 9
PNP
3 3
1 1
NPN
2 2
PCR3000-x
+U
B
9 9
rot
ca. 5 mA
weiß
3 3
max.
30 V
1 braun 1
Masse
blau
2 2
Abb. 8.
scanCONTROL
25xx
