Installation und Montage
5.2.3

RS422, Synchronisation

Steckverbinder Multifunktionsbuchse, siehe Abb. 9, Anschlussbelegung, siehe Abb. 10.
Der Sensor scanCONTROL 30xx hat einen RS422-Anschluss nach EIA-Standard, welcher als Ein- oder Ausgang über Software
parametriert werden kann. Der RS422-Anschluss kann zur Synchronisation mehrerer Sensoren untereinander, Triggerung oder
Messwertausgabe (z.B. Modbus) verwendet werden.
Der interne Abschlusswiderstand (Termination R
sen symmetrisch betrieben werden, gemäß der Norm RS422, d. h. vorzugsweise mit RS422- Treiberschaltkreisen oder Konvertern.
Alternativ dazu sind Geräte mit RS422-Anschluss zu verwenden, z. B. Sensor oder SPS.
Der RS422-Anschluss ist galvanisch getrennt von GND und Laser on/off, aber nicht von GND-In. Bei Verwendung sollte GND-RS422
mit GND der Gegenstelle verbunden werden, um Potenzialdifferenzen zu vermeiden.
Rx
Tx
RT On/Off
(Software)
IN/OUT

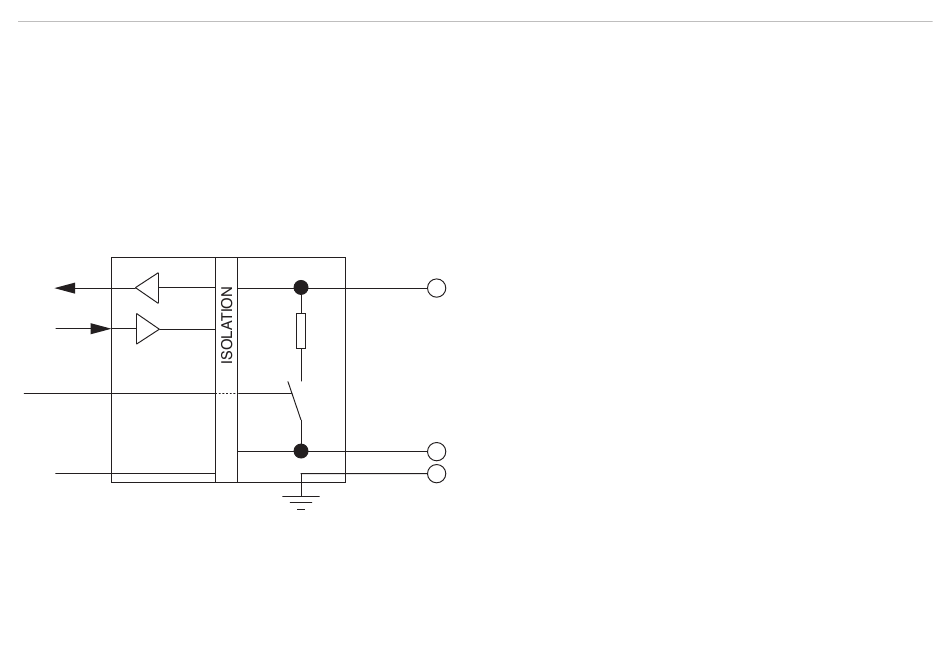

Abb. 11 Innenschaltung Synchronisation RS422
scanCONTROL 30xx
= 120 Ohm, siehe Abb. 11) ist über Software zu- bzw. abschaltbar. Die Signale müs-
T
Sync+
RT = 120 Ohm
Sync-
GND
