Montage und Installation
5.2.4
Steckverbinder
Variante 1
Transistor

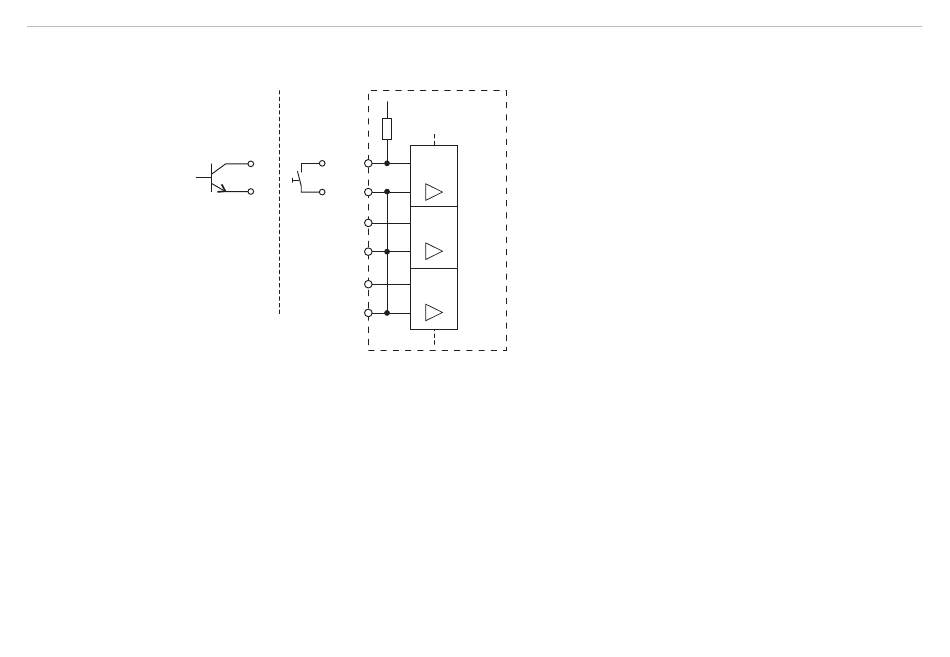

Abb. 15 Schalteingänge
Die Schalteingänge In1 bis In3 können zur Triggerung oder zum Anschluss eines Encoders verwendet wer-
den. Alle Schalteingänge sind gleich aufgebaut. Die verwendeten Schaltkreise enthalten eine interne Potenti-
altrennung (Isolation). Die Eingänge sind galvanisch getrennt von GND und Laser on/off .
Jeder Schalteingang hat einen eigenen Masseanschluss (Gnd-In1 bis 3), welcher mit der externen Masse
(Synchron- oder Triggerquelle bzw. anderes Gerät) zu verbinden ist.
scanCONTROL 25xx
Schalteingänge
Multifunktionsbuchse, siehe Abb. 11, Anschlussbelegung, siehe Abb.
Variante 2
+U
Schalter
10 kOhm
6
6
NPN
4
4
GND
5
8
10
7
GND
scanCONTROL
i
25xx
In 1
In 2
In 3
TTL oder 5 V (High)
Isolation
HTL oder 24 V (High)
12.
