160/261
Bosch Rexroth AG
Einrichten und Inbetriebnahme des Systems
Bewegungs-Grenzwerte einstellen
Rexroth IndraMotion for Metal Forming 07VRS Fliegende Säge
Setzen Sie Lage-Grenzwerte für die positiven und negativen Lage-Grenzwerte
der Fliegenden Säge. Diese Werte werden automatisch in die Systemparame‐
ter MinTravel und MaxTravel geschrieben.
Die Geschwindigkeits- und Beschleunigungswerte bestimmen die absoluten
Grenzen des Antriebs. Deshalb sollte das System so eingestellt werden, dass
diese Werte mindestens 75% bis 100% größer sind als die Materialgeschwin‐
digkeit und -beschleunigung.
1. Erweitern Sie - während IndraWorks online und das System im Parame‐
terbetrieb ist - den Ordner Achse und doppelklicken Sie auf Bewegungs‐
grenzwerte.
2. Haken Sie das Kästchen Lagegrenzwertüberwachung an, um die Funk‐
tion zu aktivieren.
3. Stellen Sie die positiven und negativen Positionsgrenzen für den Schlitten
ein
4. Passen Sie die bipolaren Grenzwerte für Geschwindigkeit und Beschleu‐
nigung an.

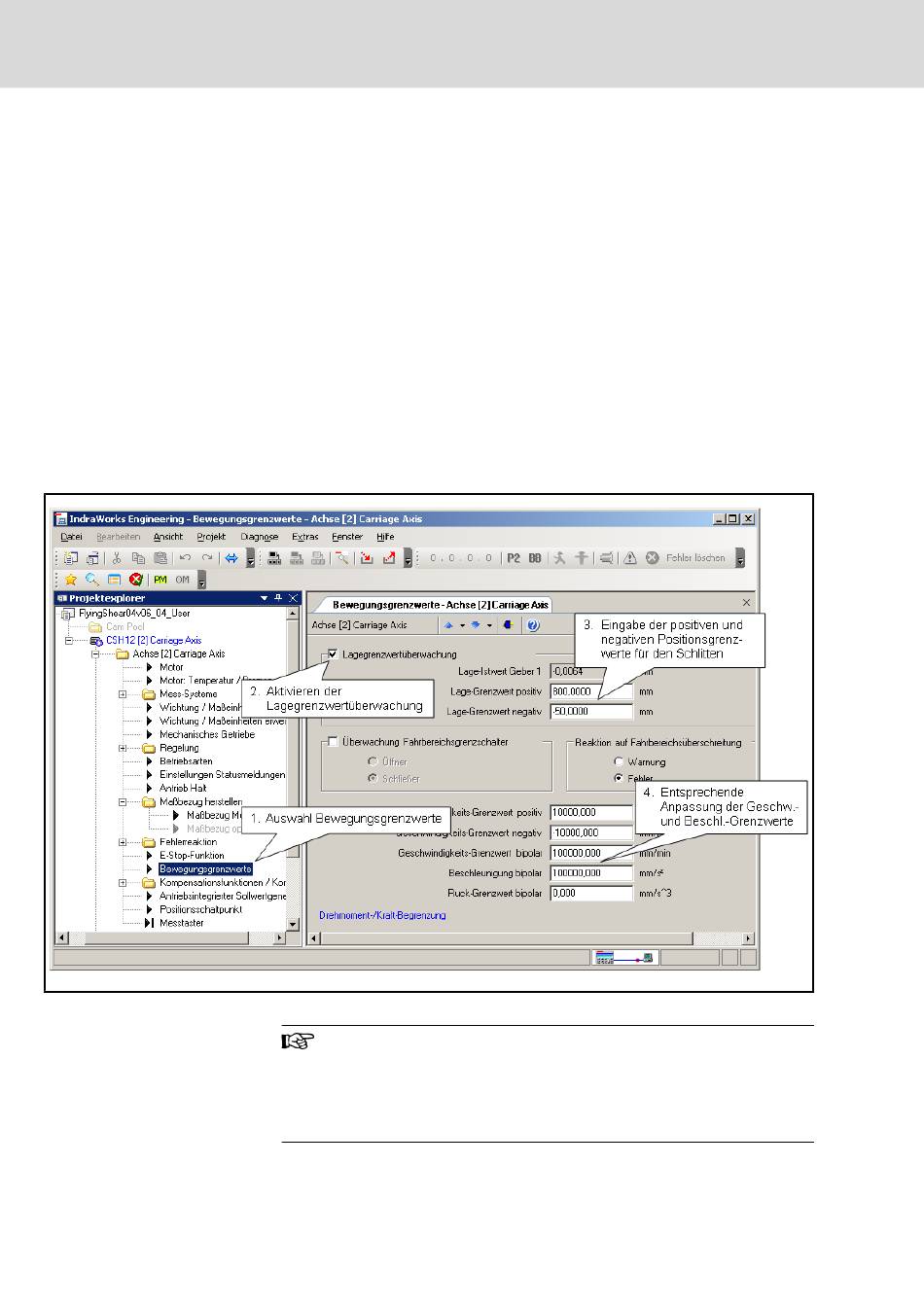

Abb.5-40:
IndraWorks - Bewegungs-Grenzwerte des Schlittens einstellen
Die Aktivierung und Einstellung des Lagegrenzwertes des Antriebs
ist obligatorisch. Das System wird das Schalten in den Automatik‐
betrieb und das Kommando zu einem Sofortschnitt im Handbetrieb
verhindern, wenn die Software-Grenzschalter nicht aktiviert sind.
Ein normaler Tippbetrieb im Handbetrieb ist auch ohne Aktivierung
der Software-Grenzen möglich.
DOK-IM*MLD-TF*SPF**V07-RE02-DE-P
