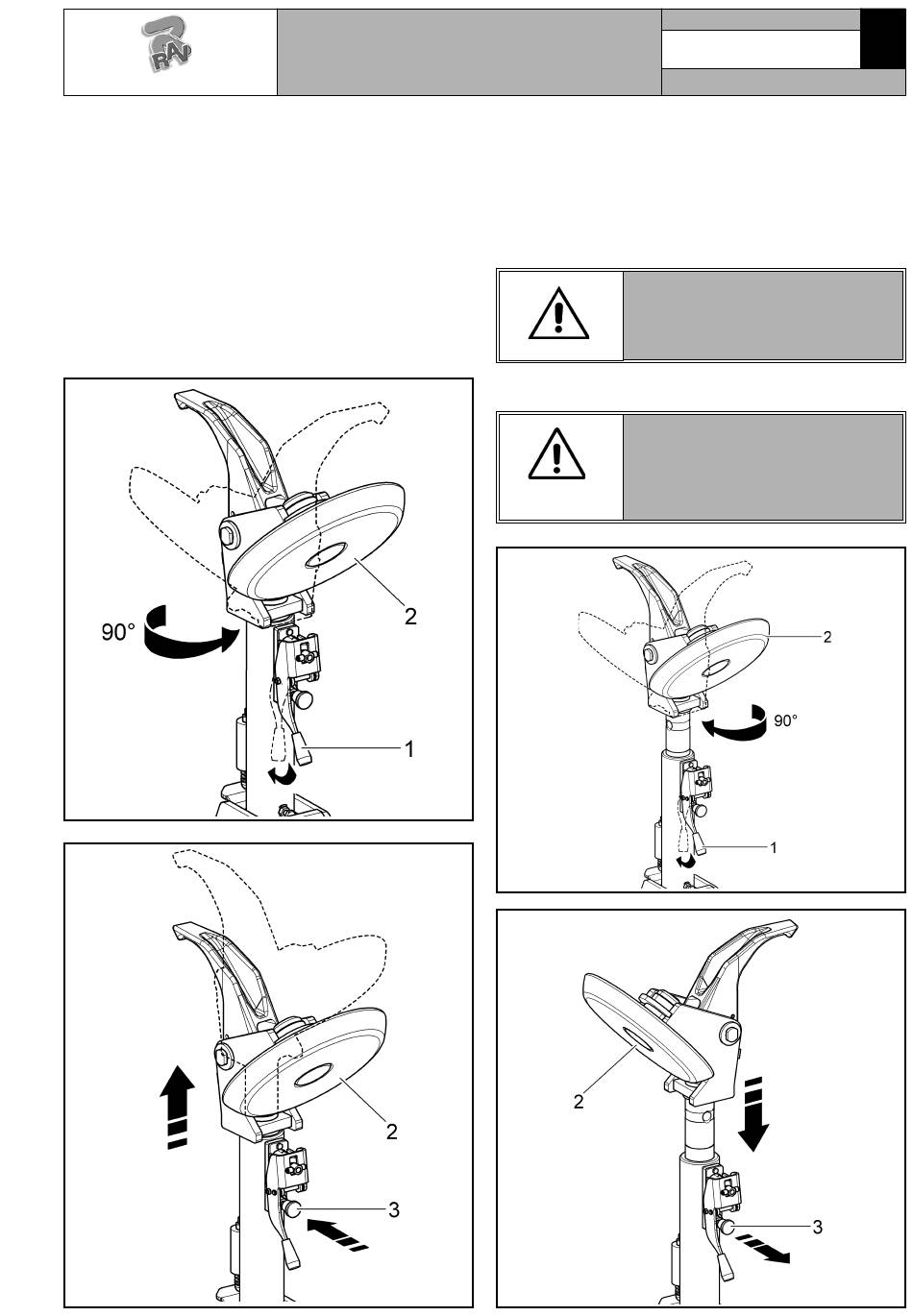

AUSZUG-WERKZEUG
N.B.: die folgende Verfahren müssen mit dem
Werkzeugskopf in "Ruhestellung" durchgeführt
werden.
1) Durch Ziehen des Hebels (Abb. 25 Pkt. 1) nach dem
Werkzeugträgerarm, den Kopf (Abb. 25 Pkt. 2) bei
90° entsprechend der Arbeitsposition stellen.
2) Den Knopf manuell anheben, bis der Blockierstift
(Abb. 26 Pkt. 3) automatisch einrastet.
3) An diesem Punkt bleibt der Kopf (Abb. 26 Pkt. 2)
angehoben und erlaubt leichter die vorher beschrie-
benen Rotationsarbeiten.
Abb. 25
Abb. 26
BEDIENUNGS- UND
WARTUNGSHANDBUCH
EINSETZEN-WERKZEUG
1) Durch Ziehen des Hebels (Abb. 27 Pkt. 1) nach dem
2) Durch Ziehen des Blockierstiftes (Abb. 28 Pkt. 3)
3) An diesem Punkt ist es möglich, den Kopf (Abb. 28
Seite 22 von 63
Werkzeugträgerarm, den Kopf (Abb. 27 Pkt. 2)bei
90° entsprechend der Arbeitsposition stellen.
nach außen, rastet der Kopf (Abb. 28 Pkt. 2) in sei-
nen Sitz ein.
WÄHREND DIESER ARBEITEN
DEN KOPF (ABB. 28 PKT. 2) MIT
DER FREIEN HAND NACH UN-
TEN BEGLEITEN.
Pkt. 2), wie vorher beschrieben, zu drehen.
VORSICHT WALTEN LASSEN,
UM EVENTUELLE QUETSCHUN-
GEN DER HÄNDE ZWISCHEN
DER WERKZEUGHALTERUNG
UND DEM ARM ZU VERMEIDEN!
Abb. 27
Abb. 28
