7522-M003-1_R
D
Seite 3 von 63
G9152.09 - G9156.11
G10156.15 - G10156.15M

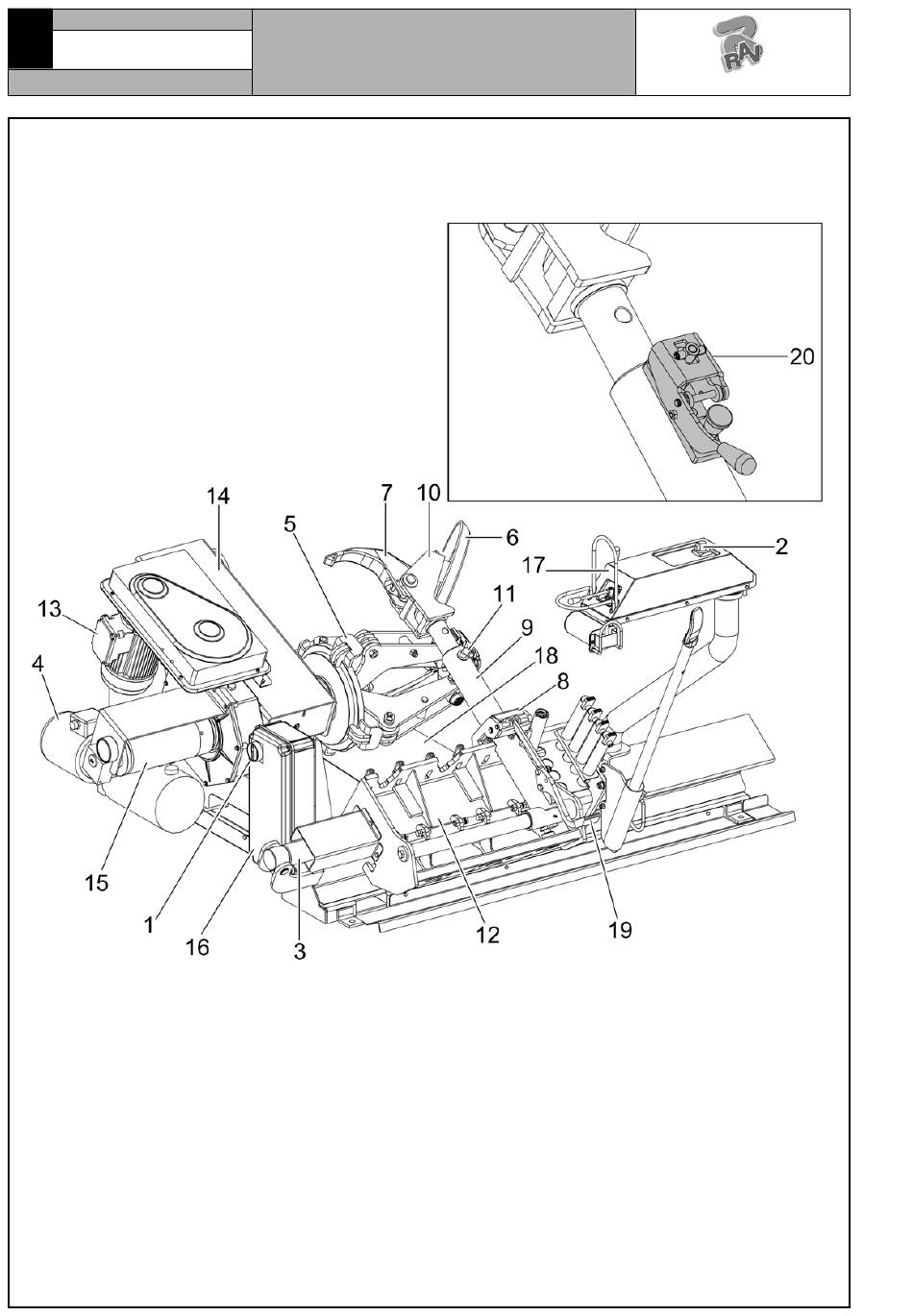

ABB. 1 - G9152.09
LEGENDE
1 - Hauptschalter
2 - Schalter 1-0-2 Befehl für selbstzentrierende
Geschwindigkeit
3 - Zylinder für Verschiebung des Werkzeugswagens
4 - Hydrauliksteuerung
5 - Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Halteklammern
9 - Werkzeugarm
10 - Werkzeuggruppe
BEDIENUNGS- UND
WARTUNGSHANDBUCH
11 - Hebebügel
12 - Werkzeugswagen
13 - Motor für Spindelsdrehung
14 - Spindelsarm
15 - Zylinder für Öffnung/Verschluss des Spindels
16 - Schalttafel
17 - Antriebsatz
18 - Bewegliches Trittbrett
19 - Zylinder für Entblocken des Werkeugsträgerarms
20 - Quick-fit vorrichtung (optionell)
RAVAGLIOLI S.p.A.
