3.11 Handhabung des Schwenkarmes Röhre +/-90°
In der hier beschriebenen Ausgangslage befindet sich der Schwenkarm Röhre in der
0°-Stellung, d.h. der Röhrenarm zeigt gerade vom Hubschlitten weg. Die Stellung
des Röhrenkopfes, der sich am Ende des Röhrenarms befindet, ist für die
Schwenkung irrelevant. Dieser kann entweder nach unten zeigen oder auf eine Seite
geschwenkt sein.
Während dem Schwenkvorgang müssen die Bremsen für die
Höhenverstellung des Hubschlittens und für die Drehung des
Röntgenkopfes aktiviert sein. Es darf nur eine seitliche Drehung des
Röntgenarms möglich sein!

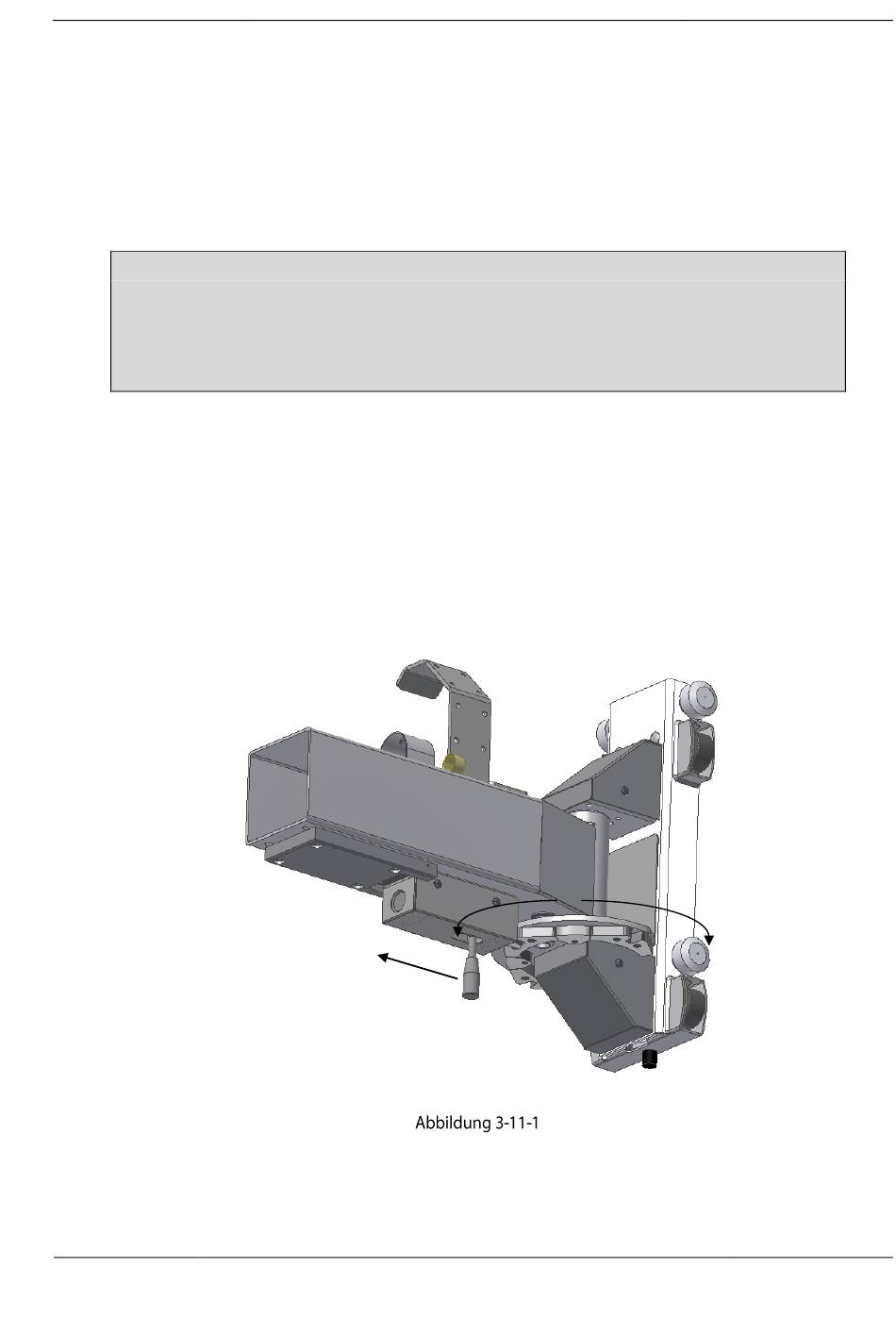

3.11.1 Zum Bedienvorgang
1. Mit einer Hand Bedienhebel am Schwenkarm Röhre nach vorne in Richtung
Röhre ziehen und gezogen halten. Der Schwenkarm Röhre ist nun nicht mehr
fixiert!
2. Den Schwenkarm Röhre mit der zweiten Hand auf die neue Position drehen
(+/-90°.).
16/03/2015
PROGNOST FS, Gebrauchsanweisung
Achtung!
PROTEC GmbH & Co.KG, In den Dorfwiesen 14,
71720 Oberstenfeld, Germany
5042-0-0001
3-5
