Installationsanleitung | Rexroth IndraMotion MTX 07VRS
<Extra Info> steht nur in IndraWorks Operation zur Verfügung. In
IndraWorks Engineering ist kein Gerät selektiert. Hier werden In‐
formationen zur Steuerung (z.B. Firmware) über den entsprechen‐
den Knoten im Baum angezeigt.
Über das Register "Firmware" wird die Firmware im NC-Kern angezeigt. Dabei
werden Firmwareinformation zu allen Haupt- und Subkomponenten angezeigt.

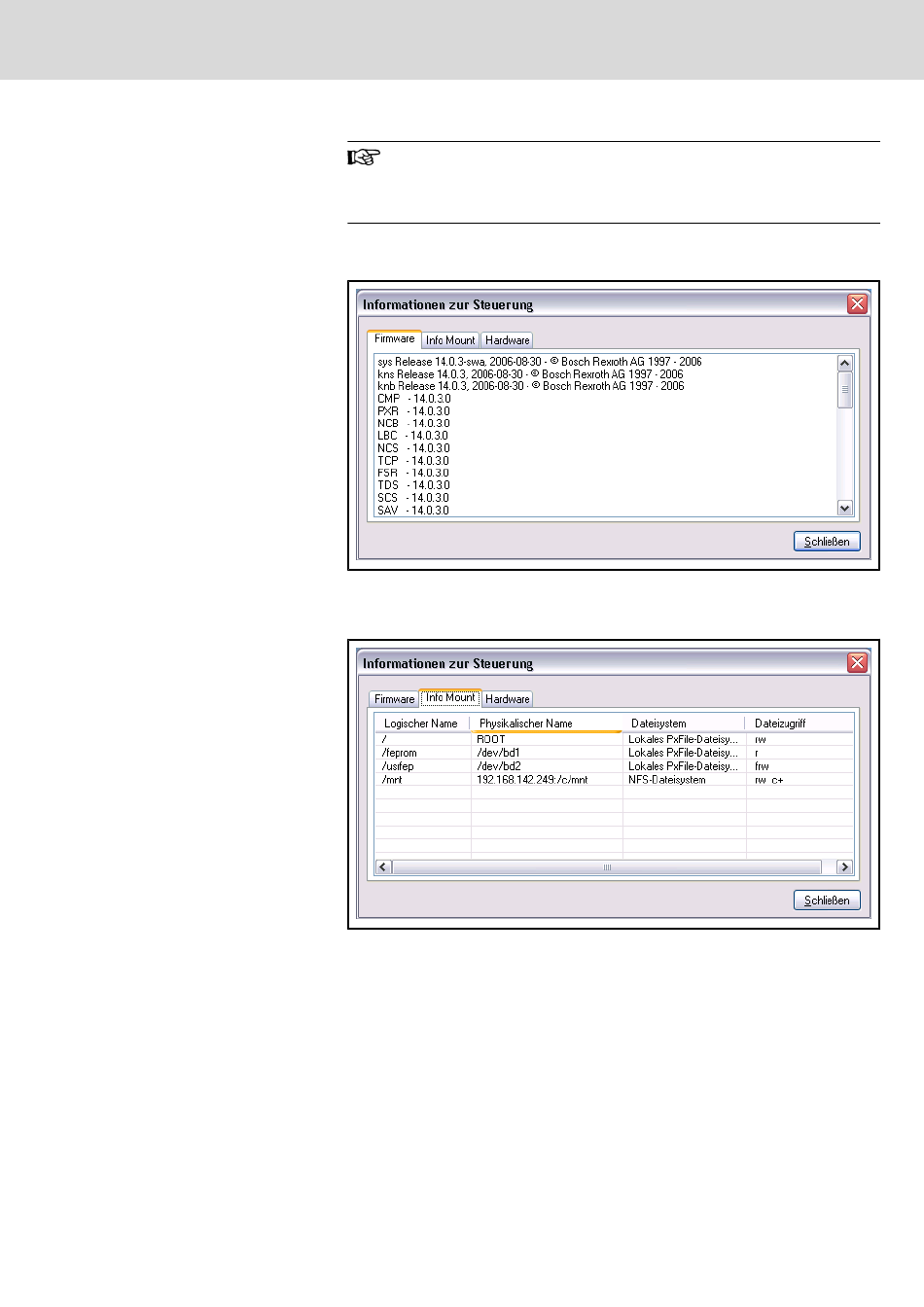

Abb.11-12: Firmwareanzeige aller Komponenten im MTX NC-Kern
Über das Register "Info Mount" wird die Information zum Dateisystem des MTX-
Kerns angezeigt. Hier sieht man, welche Laufwerke gemountet sind.
Abb.11-13: Anzeige der gemounteten Laufwerke in der MTX-Steuerung
In der Anzeige werden für jedes "Laufwerk" der logische Name (Name, der im
Navigator-Baum angezeigt wird), der physikalische Name (Name, wie das
Laufwerk physikalisch angesprochen wird), das Dateisystem und die Dateizu‐
griffsrechte auf diesen Bereich angezeigt.
Folgende Dateizugriffsrechte werden angezeigt:
● rw: lesender und schreibender Zugriff
● r: nur lesender Zugriff
● frw: lesender und schreibender Zugriff auf FEPROM. Hier ist ein Schrei‐
ben nur durch Kopieren im Navigator möglich. Ein direktes Bearbeiten von
Dateien ist hier nicht möglich.
