GF IR-63 Plus Betriebsanleitung Seite 30

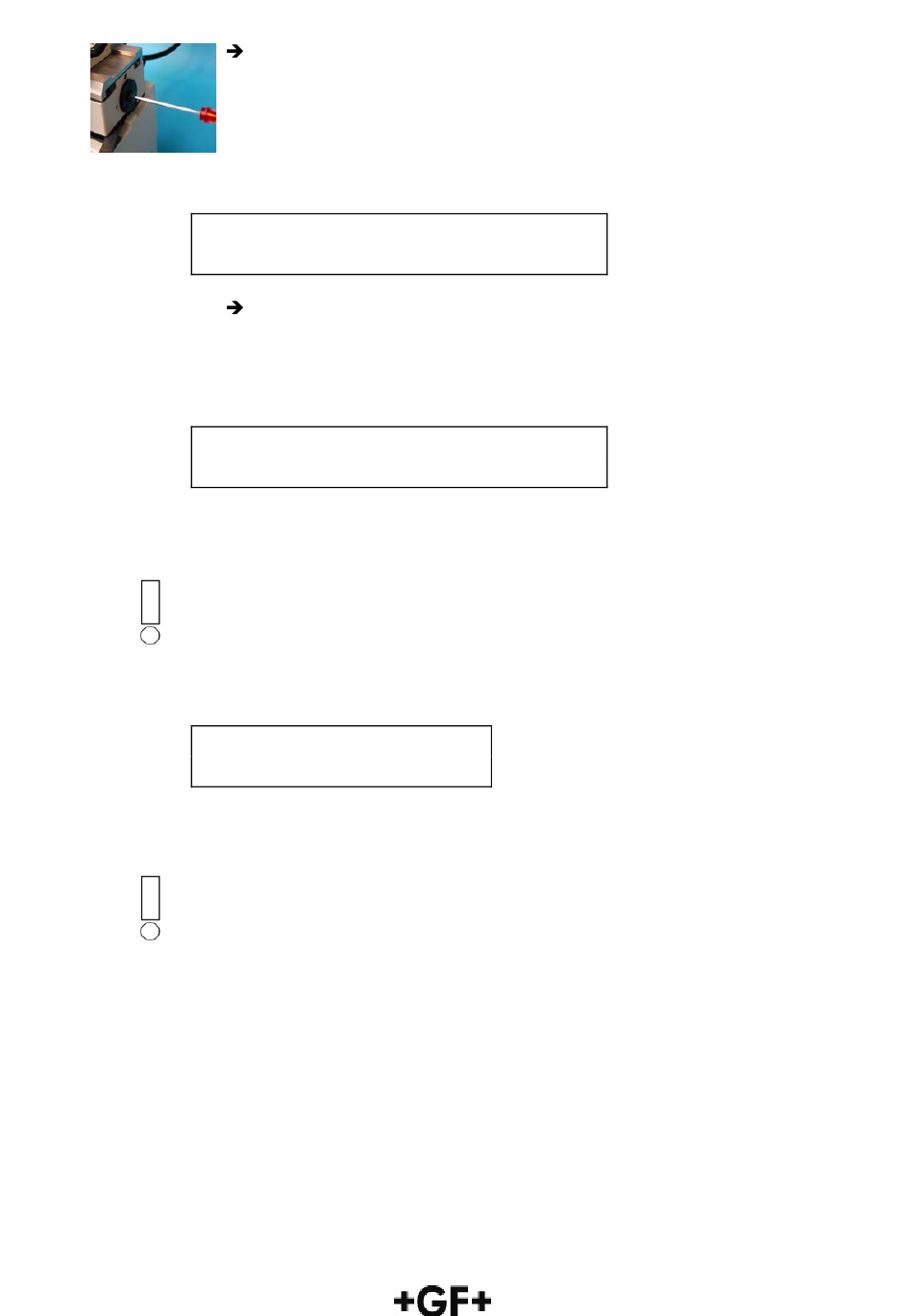

Mit Hilfe der Einstellschraube durch Drehen den Fügeweg einstellen.
(Fig. 10.6.1)
Tip:
Den Fügeweg um 0.05 mm über den geforderten Wert einstellen.
z.B. -0.65 mm anstatt -0.70 mm
Fig. 10.6.1
Fügeweg
OK
Schlitten mittels Kniehebel verriegeln.
Fügeweg SOLL und IST müssen nun mit einer Genauigkeit von +/-
0.05 mm übereinstimmen, ansonsten ist der Schlitten zu öffnen und
der Fügeweg genauer einzustellen.
z.B.:
Fügeweg
OK
Befindet sich der Fügeweg innerhalb der Toleranz von +/-0.05 mm, ist die EN-
TER-Taste als Bestätigung zu drücken.
Beim Einstellen des Fügeweges ist die linke, mittlere Spannstelle zu schliessen,
da ansonsten in der Displayanzeige **.* anstatt dem aktuellen Fügeweg ange-
zeigt wird. Durch das Schliessen der Spannstelle wird der Reedschalter in der
Spannstelle aktiviert.
Danach erscheint auf dem Display wieder das Hauptmenü 1
> Schweissen
Rohrdaten
Die Eingabe der Rohrdaten und die Kontrolle des Fügeweges ist damit abge-
schlossen.
Von diesem Zeitpunkt an darf an der Fügewegeinstellschraube nicht mehr ma-
nipuliert werden, da ansonsten das Schweissresultat mangelhaft werden kann.
Soll: -0,70 mm
: -0,65 mm
Soll: -0,70 mm
IST: -0,70 mm
