Contrôle postopératoire de la valve
La proGAV 2.0 est une unité d'un fonctionne-
ment sûr conçue sans dispositif de pompage
ou de vérification. Le contrôle de la valve peut
avoir lieu par rinçage, mesure de la pression
ou pompage.
COURBE PRESSION/DÉBIT
Position horizontale
Voici les courbes pression/débit de l'unité à
pression différentielle réglable de la proGAV
2.0 en prenant comme exemple les niveaux
de pression 0, 10 et 20 cmH O lorsque la
2
valve se trouve en position horizontale.

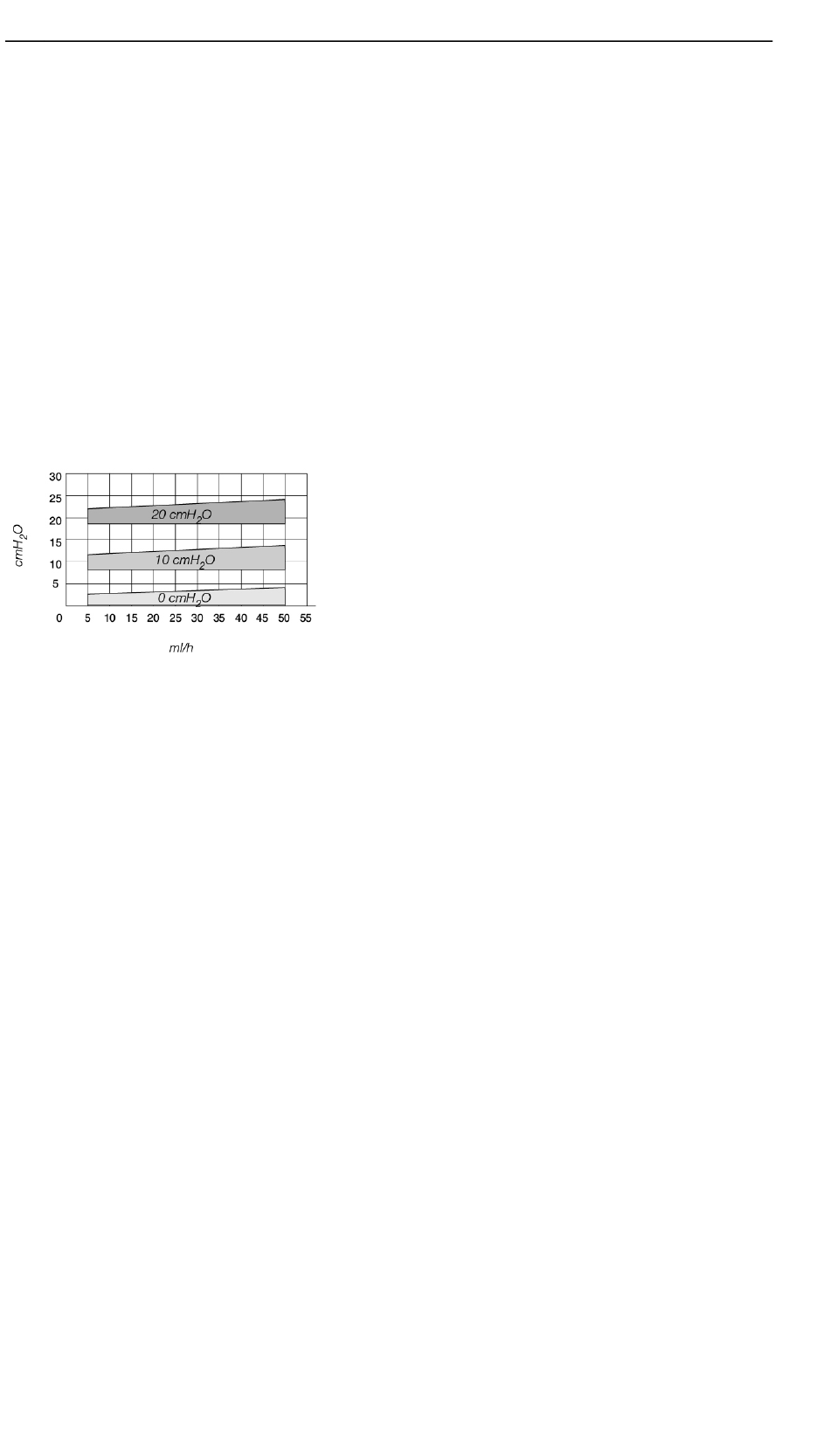

Fig. 17: Courbe pression/débit pour des niveaux de
pression sélectionnés de l'unité à pression différen-
tielle réglable
Position verticale
En position du corps verticale, la pression d'ouverture de la proGAV 2.0 se compose du réglable
des pressions de l'unité à pression différentielle réglable et de l'unité gravitationelle. Voici la
courbe pression/débit pour différents réglages de niveaux de pression lorsque le corps se trouve
en position verticale. La pression d'ouverture totale se réfère à une référence flow de 5 ml/h.
Lorsque les taux flow atteignent 20 ml/h, les pressions d'ouverture sont supérieures d'environ
1 à 2 cmH O.
2
